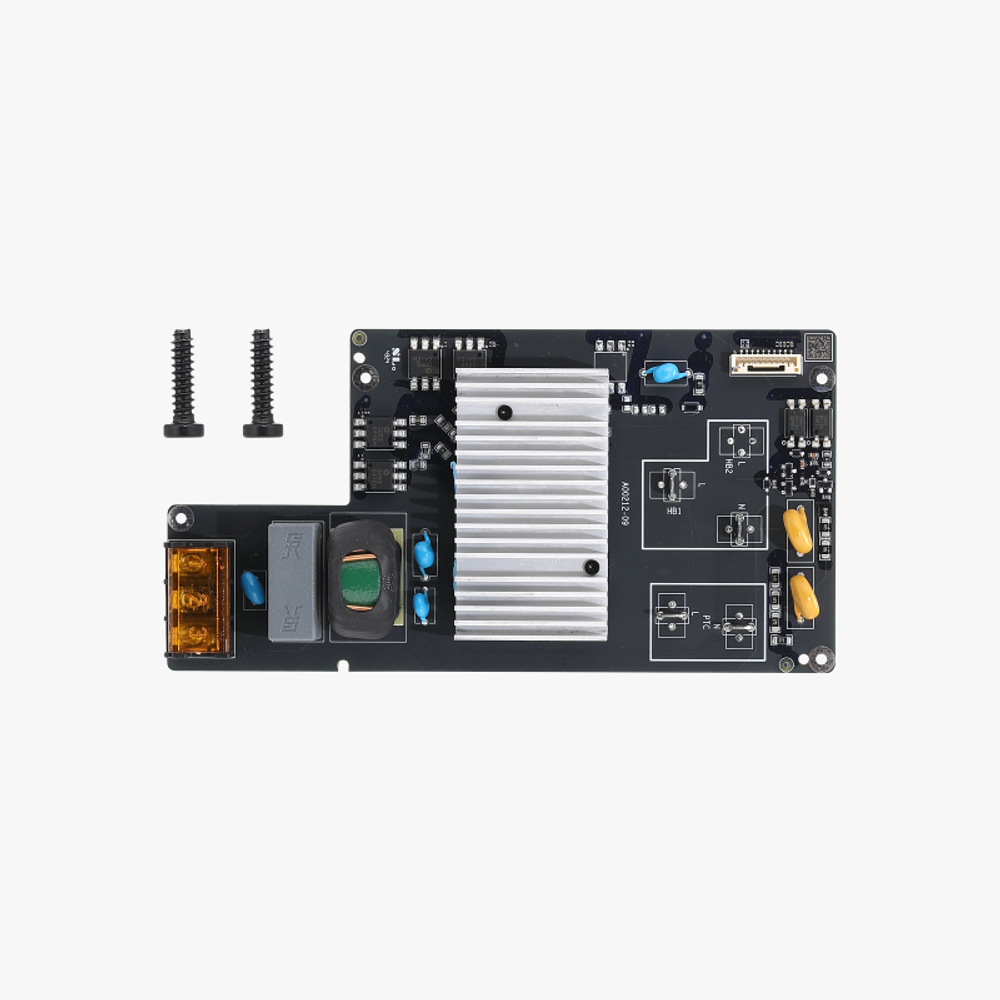

Bambu Lab AC Board DLB031 220 V per serie H2

Scheda di potenza originale a 220 V per stampanti Bambu Lab H2

La Bambu Lab AC Board DLB031 220 V per serie H2 è il circuito di potenza installato nel vano elettronico della stampante. La scheda distribuisce energia ai sistemi di riscaldamento previsti dalla macchina ed è destinata alla versione elettrica a 220 V. È un ricambio originale da selezionare tramite codice, EAN, tensione e modello: l’aspetto esterno non basta a distinguerlo dalla variante a 110 V o da componenti simili.

Funzione della AC Board

La documentazione Bambu Lab indica come Funzione principale l’alimentazione del piano riscaldato e del modulo di riscaldamento della camera. La scheda opera quindi in una parte critica dell’elettronica di potenza, ricevendo e distribuendo alimentazione alternata verso i carichi previsti. Non è una scheda logica generica e non deve essere sostituita senza aver identificato correttamente la causa del guasto.

Problemi di riscaldamento possono dipendere anche da cablaggi, connettori, sensori, moduli riscaldanti o alimentazione a monte. La AC Board va sostituita quando la diagnosi tecnica o la procedura di assistenza conferma che il componente interessato è DLB031. L’intervento coinvolge tensione di rete e richiede attenzione superiore rispetto a un ricambio meccanico.

Compatibilità, tensione e identificazione

Compatibilità verificata: Bambu Lab H2D, H2D Pro, H2S e H2C. Versione elettrica: 220 V. Il riferimento esatto è Codice prodotto: DLB031, associato a EAN: 6937285500342. La guida ufficiale precisa che la AC Board esiste in due versioni, 110 V e 220 V; questa pagina riguarda soltanto la seconda.

• Confermare che la macchina utilizzi la rete e la configurazione a 220 V.
• Confrontare lo SKU DLB031 con il ricambio richiesto dalla diagnosi.
• Verificare l’EAN 6937285500342 sull’etichetta o sulla documentazione.
• Controllare il modello prima di aprire il vano elettronico.

Quando scegliere DLB031

DLB031 è indicata per il ripristino del circuito che alimenta il piano e il riscaldamento camera quando la scheda originale è danneggiata o non funziona correttamente e il guasto è stato isolato. L’uso di un componente originale mantiene connettori, punti di fissaggio e configurazione elettrica previsti per la serie H2 compatibile.

Prima dell’intervento occorre annotare la posizione dei cablaggi e verificare eventuali indicazioni dell’assistenza. Non modificare ponticelli, terminali o protezioni e non trasferire componenti dalla vecchia scheda senza istruzioni. Se il numero o la disposizione dei connettori non coincide, l’installazione deve essere interrotta: forzare il collegamento può creare un rischio elettrico.

Specifiche tecniche verificate

Installazione e sicurezza elettrica

Versioni disponibili: 110 V e 220 V. Spegnere completamente la stampante, scollegare il cavo di rete e attendere prima di rimuovere le coperture. La guida Bambu Lab indica attrezzi manuali specifici e una sequenza controllata per accedere alla scheda. Lavorare soltanto con competenze adeguate; in caso di dubbio affidare l’intervento a un tecnico qualificato.

Durante il rimontaggio verificare che ogni terminale sia inserito e bloccato come previsto, senza schiacciare cavi o lasciare parti libere. Richiudere il vano prima dell’accensione. Il primo test deve essere controllato: se compaiono odori, rumori, surriscaldamento o errori, scollegare immediatamente la macchina e proseguire la diagnosi in sicurezza.

Domande frequenti

La AC Board DLB031 è compatibile con tutta la serie H2?

La compatibilità verificata comprende Bambu Lab H2D, H2D Pro, H2S e H2C nella versione elettrica corretta.

Posso usare DLB031 su una macchina a 110 V?

No. DLB031 in questa configurazione è la versione a 220 V; la scheda a 110 V deve essere selezionata separatamente.

Quali componenti alimenta la AC Board?

Alimenta il piano riscaldato e il modulo di riscaldamento della camera secondo l’architettura prevista dalla stampante.

Come verifico il ricambio corretto?

Confronta modello, tensione 220 V, codice DLB031 ed EAN 6937285500342 con i dati della diagnosi e dell’etichetta.

L’installazione coinvolge la tensione di rete?

Sì. La scheda lavora nell’elettronica di potenza; la macchina deve essere scollegata e l’intervento richiede competenze adeguate.
