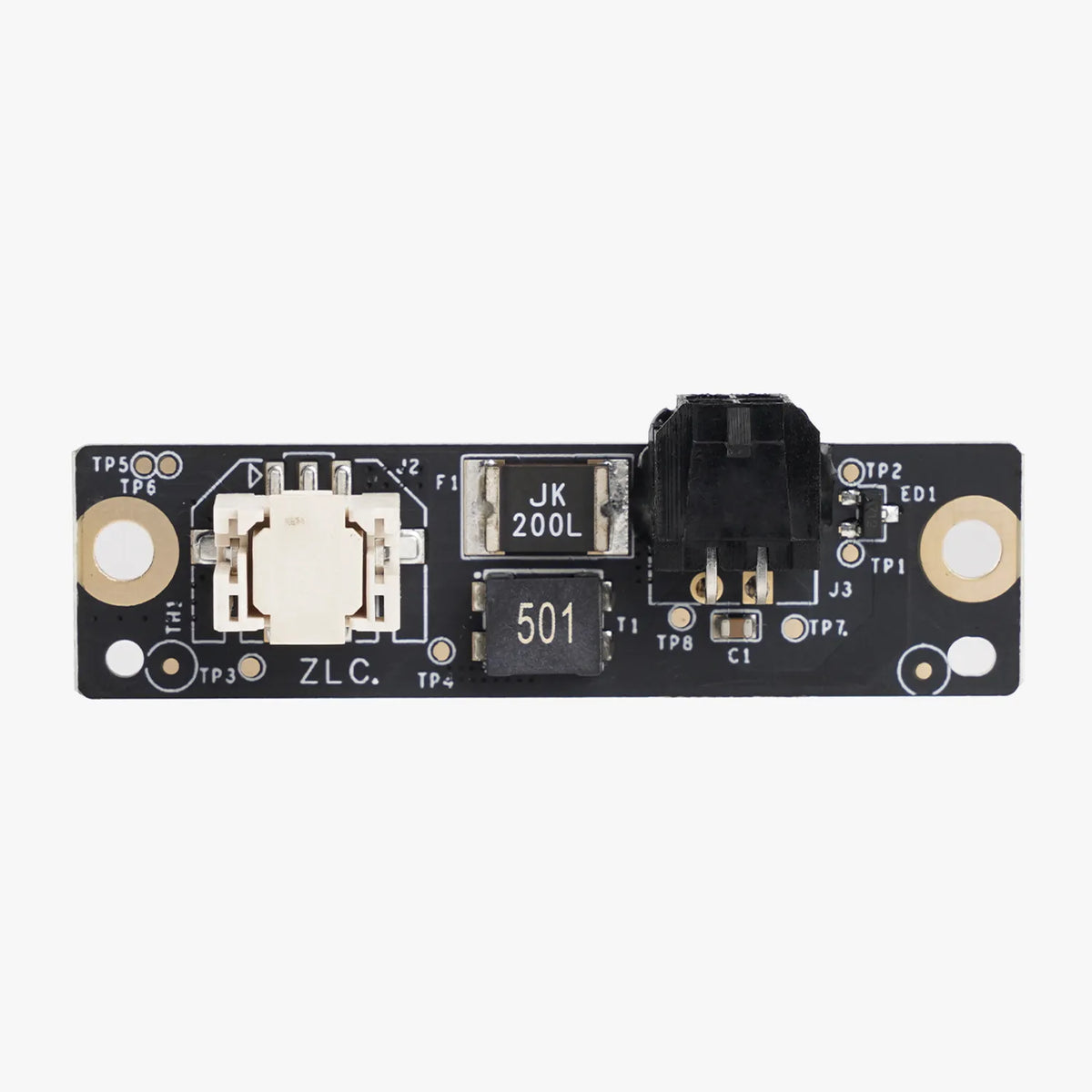

Bambu Lab AMS Connector Board DLB011 per P1/X1

Interfaccia originale tra AMS e stampante Bambu Lab

La Bambu Lab AMS Connector Board DLB011 è la scheda di interfaccia che collega il sistema AMS alla stampante nelle configurazioni compatibili delle famiglie P1 e X1. Il suo compito è doppio: fornisce alimentazione a 24 V e gestisce la comunicazione tra AMS e stampante.

Il ricambio è identificato dal codice DLB011 e dall’EAN 6975337035213. Questi riferimenti sono essenziali perché la connector board non deve essere confusa con la scheda interna dell’AMS, il filament buffer, i cavi bus o altri moduli elettronici del sistema multimateriale.

Alimentazione e comunicazione in un solo componente

La scheda agisce come punto di interfaccia per energia e segnali. Una connessione elettrica stabile permette all’AMS di ricevere la tensione prevista, mentre il canale di comunicazione consente alla stampante di riconoscere e dialogare con il sistema. DLB011 non crea nuove funzioni e non è un aggiornamento prestazionale: sostituisce il componente originale quando è stato diagnosticato come guasto.

Se l’AMS non viene rilevato, la causa può dipendere anche da cavi, connettori, firmware o moduli differenti. Prima dell’ordine è quindi necessario verificare l’intero percorso di collegamento, senza concludere automaticamente che la connector board sia responsabile.

Compatibilità P1/X1 e identificazione DLB011

La denominazione di catalogo associa questo ricambio ai sistemi Bambu Lab P1/X1 con AMS. Le guide ufficiali coprono sostituzioni su piattaforme X1 e una procedura specifica per X1E. Poiché revisioni e configurazioni possono differire, il modello della stampante deve essere confrontato con la documentazione applicabile.

• verifica lo SKU DLB011;
• confronta l’EAN 6975337035213;
• identifica modello e revisione della stampante;
• controlla posizione, forma e connettori della scheda esistente;
• usa la procedura ufficiale relativa alla macchina effettiva.

Dati tecnici verificati

Produttore	Bambu Lab
Codice ricambio	DLB011
EAN	6975337035213
Tipo	Scheda di interfaccia AMS
Alimentazione	24 V
Comunicazione	Tra AMS e stampante
Collegamenti iniziali da rimuovere	Tubo PTFE e cavo a 4 pin
Precauzione elettrica	Scollegare il cavo di alimentazione
Perimetro di catalogo	Sistemi P1/X1 con AMS

Diagnosi prima della sostituzione

Quando l’AMS non comunica con la stampante, controlla anzitutto che i cavi bus siano inseriti correttamente, che i contatti non siano piegati e che il tubo PTFE non eserciti una trazione anomala sull’area di connessione. Osserva gli indicatori del sistema e annota il comportamento prima di scollegare qualsiasi parte.

La presenza dei 24 V e l’integrità dei segnali devono essere valutate con metodo e competenza. Evita ponti, saldature o prove improvvisate sulla scheda: possono danneggiare altri componenti. La sostituzione di DLB011 è appropriata quando il percorso diagnostico esclude cablaggio e moduli esterni.

Sostituzione sicura e controllo finale

La procedura ufficiale inizia scollegando il tubo PTFE, sbloccando il cavo a 4 pin e rimuovendo il cavo di alimentazione. Prima di aprire o toccare la stampante, spegnila e scollegala dalla rete. Maneggia la scheda dai bordi, evita scariche elettrostatiche e non forzare fermagli o connettori.

Dopo avere installato il ricambio, ricontrolla orientamento e inserimento di ogni cavo. Riaccendi la stampante e verifica che l’AMS riceva alimentazione, venga rilevato e comunichi senza interruzioni. Se il problema rimane, spegni nuovamente il sistema e rivaluta gli altri elementi del collegamento.

Domande frequenti sulla AMS Connector Board

A cosa serve la AMS Connector Board DLB011?

È la scheda di interfaccia che fornisce alimentazione a 24 V e gestisce la comunicazione tra il sistema AMS e la stampante.

Con quali stampanti è compatibile?

Il catalogo identifica DLB011 per configurazioni Bambu Lab P1/X1 con AMS. Prima dell’acquisto occorre verificare modello, codice 6975337035213 e procedura di sostituzione prevista per la propria macchina.

La scheda sostituisce i cavi AMS?

No. DLB011 è la scheda connettore; tubo PTFE, cavo a 4 pin, cavo di alimentazione e altri collegamenti sono componenti distinti e vanno controllati separatamente.

Quando è opportuno sostituire la scheda?

Dopo una diagnosi che individui un problema di alimentazione o comunicazione sulla scheda, escludendo prima cavi scollegati, connettori danneggiati e altre cause del mancato rilevamento AMS.

Qual è la prima precauzione per l’installazione?

Occorre scollegare il cavo di alimentazione della stampante e seguire la guida ufficiale, rimuovendo tubo PTFE e cavo a 4 pin senza forzare i connettori.
