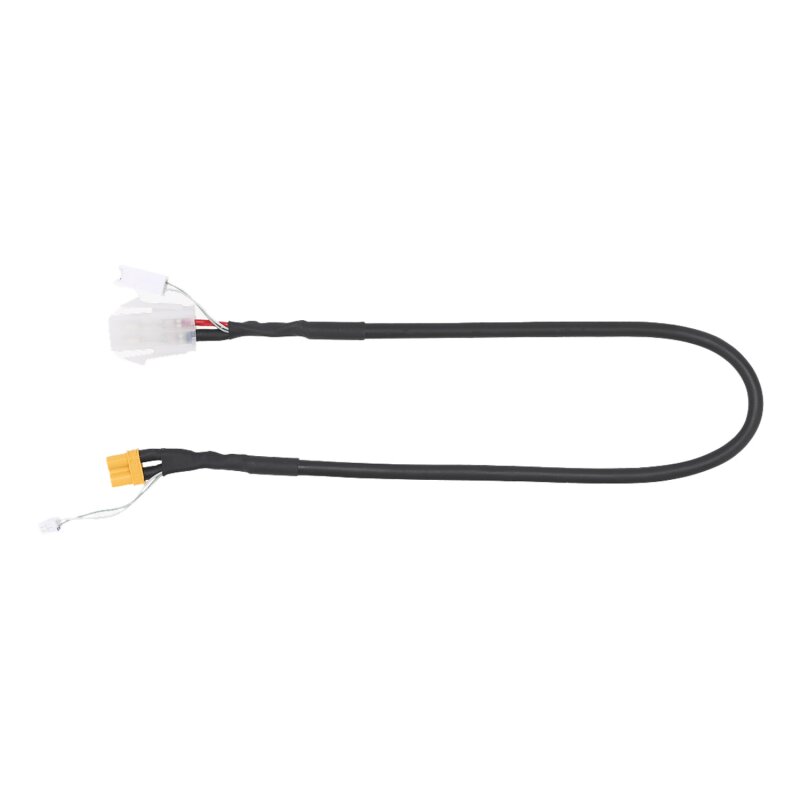

Bambu Lab Cavo Toolhead–MC CAB038 per H2D/H2C

Collegamento MC–TH dedicato a Bambu Lab H2D e H2C

Il Bambu Lab Cavo Toolhead–MC CAB038 per H2D/H2C è il cablaggio interno che parte dalla scheda di controllo motori e raggiunge la zona buffer della stampante. Compatibilità: Bambu Lab H2D e H2C. In quel punto si collega al tratto integrato sulla scheda della testina, completando il percorso verso il toolhead.

Collegamento: MC Board verso area buffer. Interfaccia: cavo integrato della TH Board. Questa architettura distingue CAB038 dal cavo USB-C CAB037, che svolge un collegamento diverso tra TH Board e AP Board.

Codice, EAN e dati della confezione

• Codice: CAB038.
• EAN: 6937285500793.
• Materiali: plastica e metallo.
• Colore: nero.
• Dimensioni confezione: 200 × 145 × 10 mm.
• Peso confezione: 0,021 kg.
• Contenuto: 1 Toolhead to MC Board Cable.

Codice ed EAN consentono di separare la versione CAB038 dalle revisioni e dagli altri cablaggi H2. Prima dell’acquisto confronta sempre il componente rimosso, la guida applicabile e il modello effettivo della stampante.

Diagnosi del percorso tra MC Board e testina

La documentazione di troubleshooting H2D/H2C prevede il controllo del collegamento MC–TH insieme a scheda di connessione dell’estrusore e TH Board. Un messaggio di malfunzionamento della testina può essere coerente con CAB038, ma non prova che il cavo sia l’unica causa.

Controlla innesti, guaina, punti di piega e tratto nella zona buffer. Osserva se il problema cambia durante il movimento. Verifica anche il cavo integrato della TH Board e i connettori sulle schede prima di decidere quale elemento sostituire.

Preparazione dell’intervento

Spegni la stampante, scollega l’alimentazione e lascia raffreddare camera, piano e hotend. La procedura ufficiale richiede l’accesso a pannello posteriore, copertura AP e copertura cavi; prepara spazio e contenitori separati per le viti.

Fotografa ogni passaggio e il percorso originale. Rimuovi i fermi nell’ordine indicato senza tirare i fili. Se il connettore non si libera, verifica la presenza di una linguetta o di una protezione invece di applicare forza.

Instradamento attraverso buffer e catena portacavi

Posa il nuovo CAB038 negli stessi canali e supporti. Mantieni il raggio di curvatura previsto e il gioco necessario ai movimenti della testina, evitando schiacciamenti, torsioni e contatto con bordi o parti calde.

Nel punto buffer verifica l’unione con il cavo integrato TH; sul lato opposto controlla l’inserimento sulla MC Board. Ripristina coperture e catena portacavi senza intrappolare il cablaggio. Prima della chiusura osserva il cavo lungo la corsa consentita dalla guida.

Controlli dopo il rimontaggio

Riaccendi soltanto dopo aver rimontato pannelli e protezioni. Verifica che la testina venga riconosciuta e che non compaiano errori MC–TH. Esegui movimenti controllati e una prova breve, monitorando la stabilità in diverse posizioni.

Se il difetto persiste, interrompi i test e riprendi la diagnosi delle schede e dell’altro tratto di cablaggio. Non sostituire CAB037 o altri cavi per tentativi e non continuare a usare la macchina con connessioni intermittenti.

Domande frequenti

A cosa serve il cavo Toolhead–MC CAB038?

Collega la MC Board all’area buffer, dove si innesta nel cavo integrato della TH Board, completando il collegamento verso la testina.

CAB038 è lo stesso ricambio del cavo USB-C CAB037?

No. CAB038 collega MC Board e area buffer/TH; CAB037 è il cavo USB-C tra TH Board e AP Board. Sono componenti con percorso e funzione distinti.

Con quali stampanti è compatibile?

La pagina ufficiale indica Bambu Lab H2D e H2C. Verifica sempre codice e revisione prima di intervenire su varianti Pro, Laser o conversioni.

Come si individua un problema sul collegamento MC–TH?

Usa la diagnostica della stampante e controlla CAB038, connettori, cavo integrato TH e relative schede; un errore della testina non identifica da solo il componente guasto.

Cosa contiene la confezione?

La confezione contiene un Toolhead to MC Board Cable. Non include schede elettroniche, cavo USB-C CAB037, coperture o utensili.
