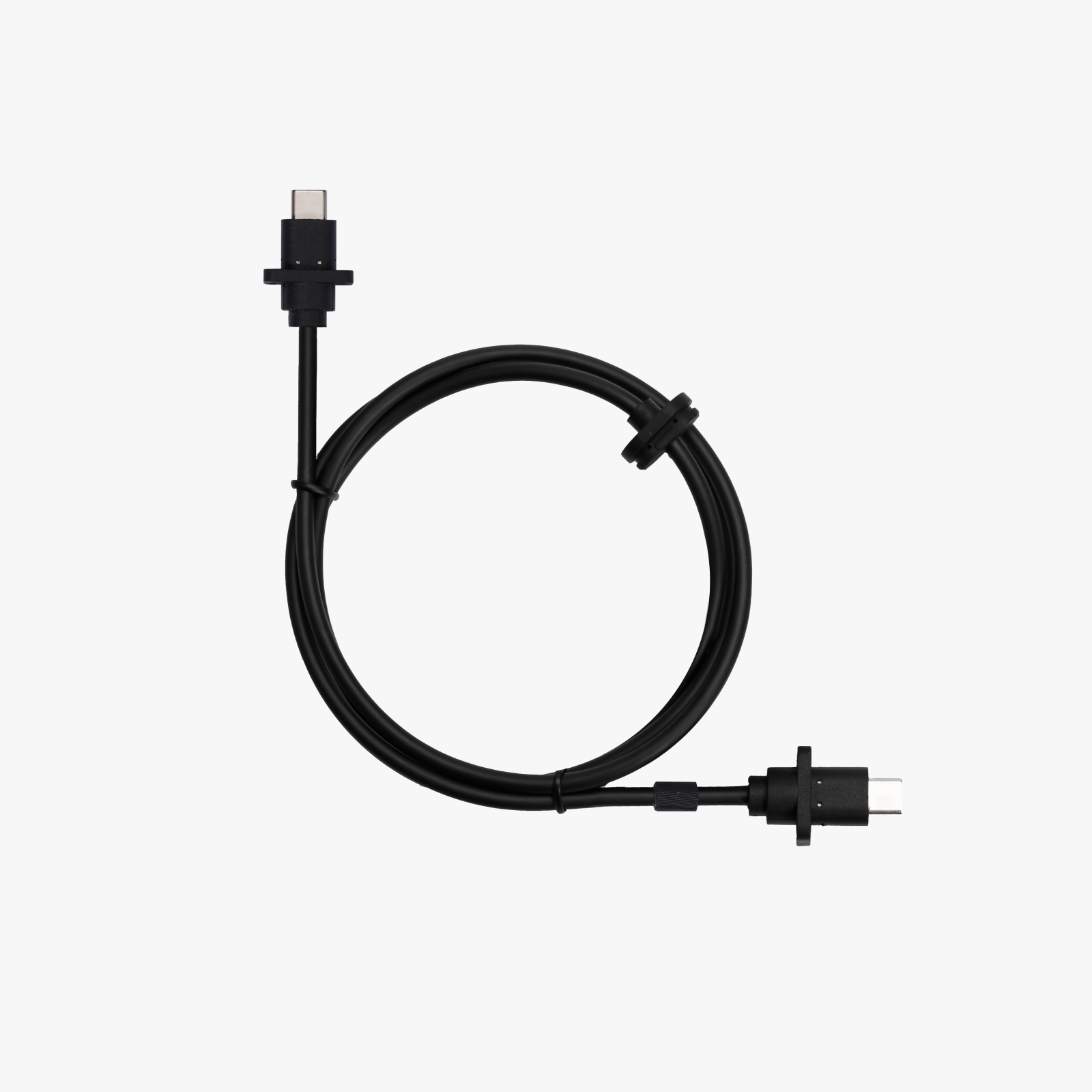

Bambu Lab Cavo USB-C CAB023 per A1

Collegamento interno tra scheda principale e testina A1

Il Bambu Lab Cavo USB-C CAB023 per A1 è il ricambio interno che collega la scheda principale alla scheda di estrusione della testina. Compatibilità: Bambu Lab A1. Nonostante il formato USB-C, questo componente va identificato come cablaggio specifico della stampante e non come un comune cavo per ricarica o trasferimento dati.

Collegamento: Mainboard e TH Extrusion Board. Attraverso questa connessione transitano sia l’alimentazione necessaria al collegamento MC-TH sia i dati seriali tra elettronica principale e toolhead. La scelta corretta richiede quindi codice, modello e percorso compatibili.

Codice, EAN e funzioni verificate

• Codice: CAB023.
• EAN: 6975337035879.
• Funzione alimentazione: MC-TH power.
• Funzione dati: comunicazione seriale.
• Contenuto: 1 cavo USB-C Bambu Lab.

Il codice CAB023 distingue la variante per A1 dai cavi USB-C dedicati ad A1 mini e ad altre famiglie Bambu Lab. Il connettore visibile non è sufficiente per stabilire l’intercambiabilità: instradamento, lunghezza e specifiche del cablaggio devono corrispondere al ricambio ufficiale.

Quando controllare il cavo

La procedura di manutenzione Bambu Lab è prevista quando il cavo USB-C della A1 è guasto e deve essere sostituito. Sintomi di alimentazione o comunicazione della testina possono essere coerenti con un collegamento difettoso, ma non costituiscono una diagnosi automatica.

Prima di ordinare controlla messaggi della stampante, innesto dei connettori, presenza di pieghe, abrasioni, schiacciamenti e gioco anomalo. Verifica anche scheda principale e TH Extrusion Board: sostituire il cavo senza isolare la causa può non risolvere il problema.

Preparazione della sostituzione

Spegni la A1, scollega l’alimentazione e lascia raffreddare completamente hotend e piano. Prepara una superficie pulita e conserva viti e coperture in ordine. Fotografa il percorso originale del cablaggio prima di rimuoverlo, così da poter ripristinare con precisione curve e punti di fissaggio.

Durante la rimozione agisci sui connettori e sui dispositivi di blocco, non sui fili. Evita pieghe strette, torsioni e trazione. Se un connettore oppone resistenza, torna alla sequenza della guida invece di usare forza aggiuntiva.

Posa e protezione durante il movimento

Il nuovo cavo deve seguire il percorso previsto, mantenendo il gioco necessario ai movimenti della stampante senza entrare in contatto con spigoli, parti calde o elementi mobili. Riposiziona protezioni, clip e coperture esattamente come documentato.

Prima di chiudere controlla che entrambe le estremità siano completamente inserite e che il cablaggio non venga pizzicato. Un montaggio apparentemente funzionante ma sotto trazione può generare problemi intermittenti durante i movimenti rapidi della testina.

Verifica dopo l’installazione

Riaccendi la stampante soltanto dopo il rimontaggio completo. Controlla che la testina venga riconosciuta, che non compaiano errori di comunicazione e che riscaldamento, ventole e sensori rispondano come previsto. Esegui inizialmente movimenti e test controllati.

Se l’errore persiste, interrompi le prove e riprendi la diagnosi di schede e connettori. Non usare un cavo generico come test sostitutivo e non continuare cicli ripetuti in presenza di perdita intermittente di alimentazione o dati.

Domande frequenti

A cosa serve il cavo USB-C CAB023?

Collega la scheda principale della Bambu Lab A1 alla TH Extrusion Board, trasferendo alimentazione MC-TH e comunicazione seriale tra le due sezioni.

CAB023 è compatibile con A1 mini?

Questa variante è identificata ufficialmente come cavo USB-C per A1. Per A1 mini esiste una variante dedicata: non scegliere il ricambio dal solo tipo di connettore.

Posso usare un comune cavo USB-C?

Non è consigliabile. La forma del connettore non dimostra cablaggio, caratteristiche elettriche, lunghezza o idoneità al movimento della stampante; usa il ricambio previsto.

Quali problemi possono dipendere da questo collegamento?

Un cavo danneggiato può essere coerente con perdita di alimentazione o comunicazione della testina, ma la diagnosi deve includere connettori, scheda principale e TH Extrusion Board.

Cosa contiene la confezione?

La dotazione dichiarata comprende un cavo USB-C Bambu Lab. Stampante, schede elettroniche, coperture e utensili non sono inclusi.
