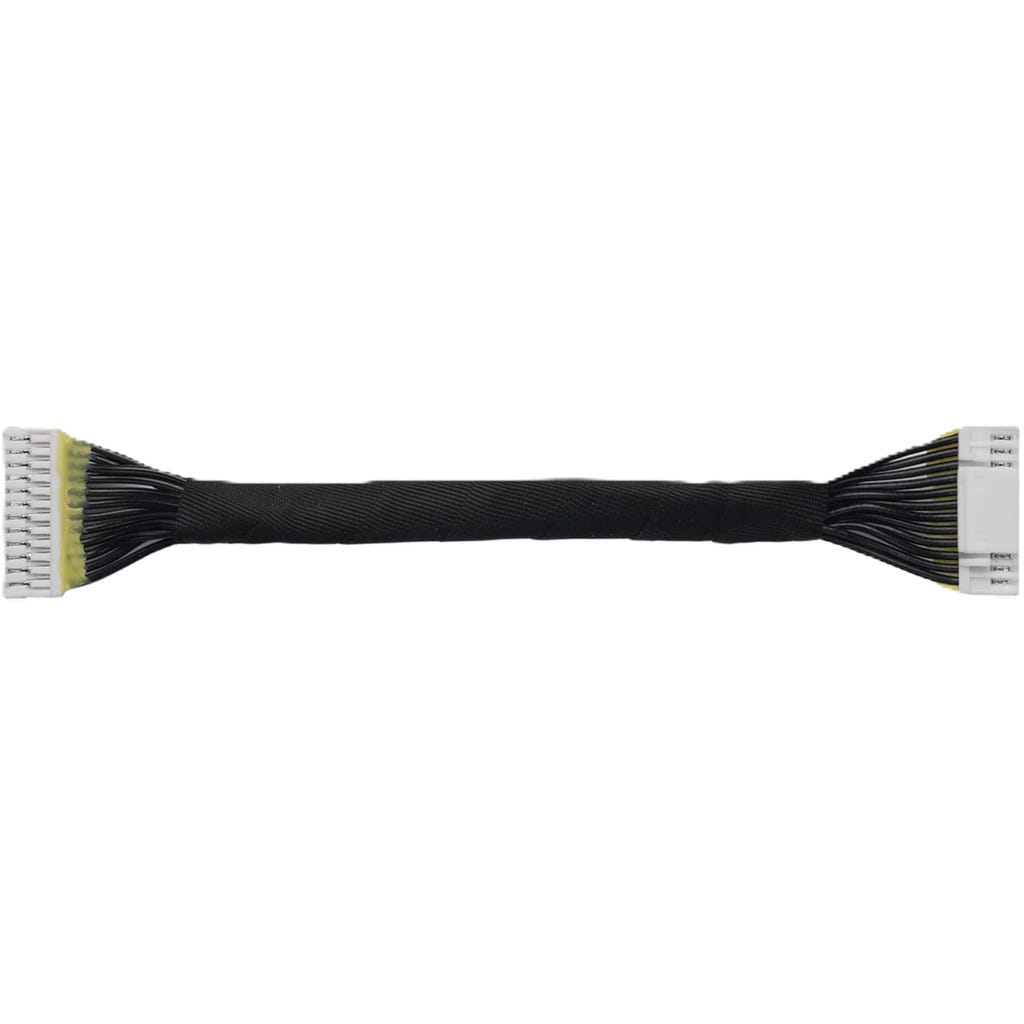

Bambu Lab Display Connector Cable CAB007 – P1 Series

Connessione dedicata tra mainboard e schermo P1

Il Bambu Lab Display Connector Cable CAB007 collega la scheda madre allo schermo ad alta risoluzione delle stampanti P1 Series. Trasporta i dati della scheda SD e le immagini visualizzate, consentendo al display di presentare le informazioni provenienti dalla macchina.

È un ricambio interno specifico. Non va confuso con il flex CAB005 della X1 Series o con altri cablaggi P1: codice, lunghezza, numero di pin e passo del connettore devono essere verificati prima dello smontaggio.

Compatibilità esclusiva con P1 Series

Compatibilità: P1 Series. La pagina ufficiale definisce il cavo esclusivo per questa famiglia. Non estendere la compatibilità a X1, A1, H2 o ad altri modelli sulla sola base dell’aspetto esterno.

Codice: CAB007. EAN: 6975337031642. Questi identificativi permettono di separare il ricambio dagli altri cavi display Bambu Lab e vanno confrontati con il prodotto esistente.

Funzione del cavo e diagnosi del display

Funzione: collegare scheda madre e schermo ad alta risoluzione. Trasmissione: dati SD e immagini del display. Uno schermo spento o instabile può dipendere dal cavo, ma anche da un inserimento incompleto, dal display o dalla scheda.

Prima della sostituzione controlla che il fermo sia chiuso e che il cavo non presenti tagli, deformazioni o contatti danneggiati. Una diagnosi ordinata evita di cambiare un componente funzionante e aiuta a isolare il punto realmente guasto.

Specifiche fisiche e identificazione

• Lunghezza: 85 ± 5 mm.
• Connettore: 12 pin, passo 1,25 mm.
• Materiale: circuito stampato PCB.
• Colore: oro.
• Peso prodotto: 20 g.
• Dimensioni confezione: 190 × 70 × 50 mm.

La tolleranza sulla lunghezza è parte della specifica. Il passo da 1,25 mm e i 12 pin sono dati essenziali: un connettore simile ma con passo o numero di contatti diverso non è equivalente.

Rimozione dello schermo e accesso al cavo

Spegni la stampante, scollega l’alimentazione e rimuovi lo schermo e il pannello frontale seguendo la guida P1. La procedura comprende anche la rimozione della schiuma di tenuta e l’accesso alle connessioni interne; conserva viti e parti nell’ordine di smontaggio.

Non piegare il PCB e non usare il cavo come leva. Prima di estrarlo individua il meccanismo del connettore. Se il percorso è poco visibile, fotografa posizione e orientamento del componente esistente.

Fermo del connettore e rimontaggio

La guida Bambu Lab ai connettori elettronici indica di estrarre il blocco nero di pressione e poi tirare il cavo con cautela. Per il montaggio, inserisci il cavo diritto e solo dopo premi il blocco nella posizione di chiusura.

Verifica che i contatti entrino in modo uniforme e che il cavo non resti inclinato. Rimonta antenna, coperture e schermo senza comprimere il collegamento. Alla prima accensione controlla risposta del display e accesso ai dati senza muovere il cablaggio.

Domande frequenti

Con quali stampanti è compatibile CAB007?

La pagina ufficiale indica compatibilità esclusiva con P1 Series. Il ricambio è quindi destinato al collegamento display delle stampanti appartenenti a questa famiglia.

Qual è la funzione del Display Connector Cable P1?

Collega la scheda madre allo schermo ad alta risoluzione e trasferisce i dati della scheda SD e le immagini fra stampante e display.

Quali sono lunghezza e connettore?

La lunghezza dichiarata è 85 ± 5 mm. Il connettore è un 12 pin con passo 1,25 mm; entrambi i dati vanno controllati insieme al codice CAB007.

Come si scollega senza danneggiare il connettore?

La guida ai connettori indica di liberare il blocco di pressione e poi estrarre il cavo con cautela. Non bisogna tirare il cavo mentre il fermo è ancora bloccato.

Un problema al display richiede sempre la sostituzione?

No. Prima va controllato l’inserimento del cavo, il fermo, lo schermo e la scheda madre. La sostituzione è appropriata quando il componente risulta danneggiato o non più affidabile.
