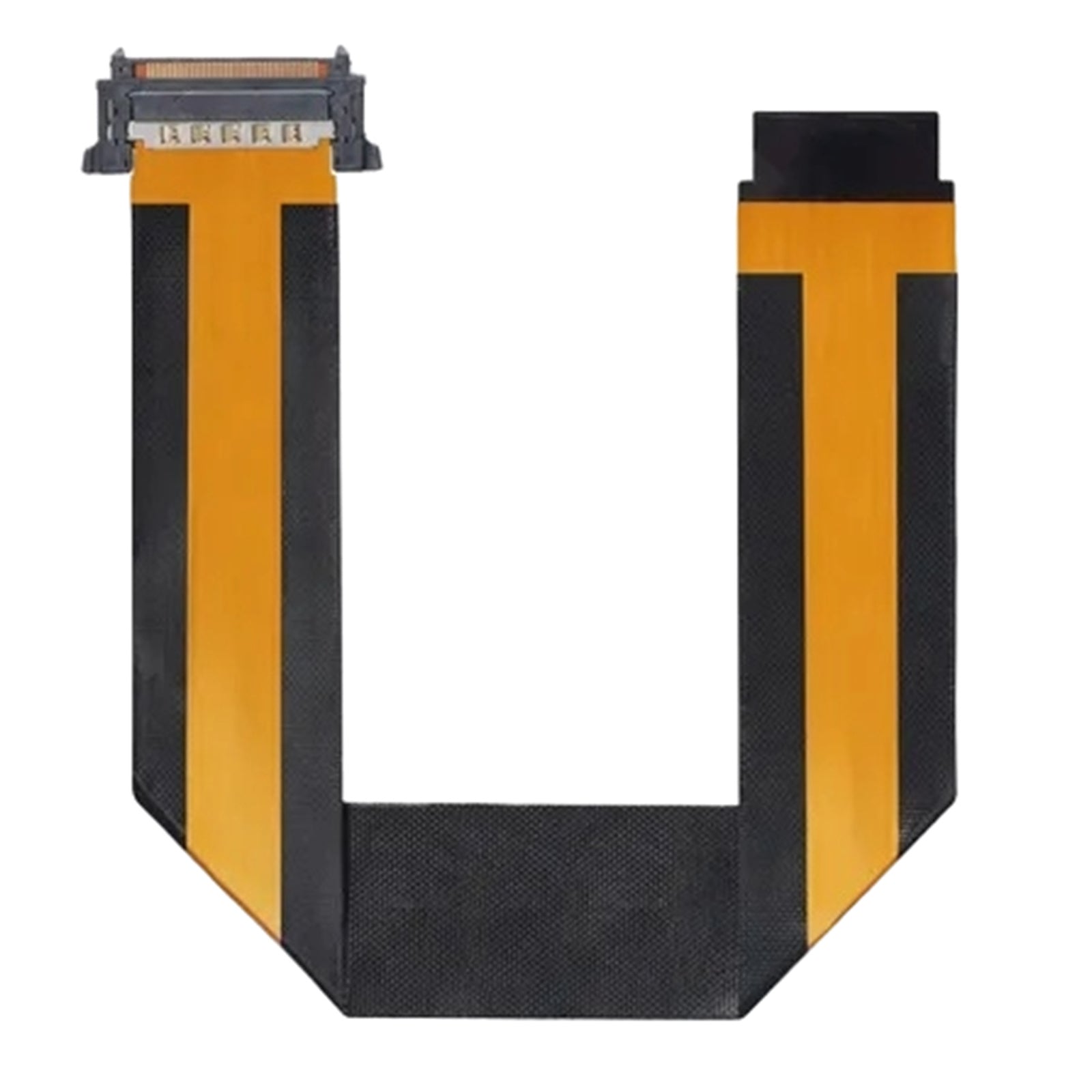

Bambu Lab Display Connector Flex Cable CAB005 – X1

Collegamento flessibile tra scheda madre e display X1

Il Bambu Lab Display Connector Flex Cable CAB005 è il cavo flessibile che collega la scheda madre allo schermo ad alta risoluzione della X1 Series. La sua funzione comprende la trasmissione dei dati della scheda SD e delle immagini mostrate sul display.

È un ricambio elettronico specifico, non un comune cavo video. Forma, lunghezza, larghezza e terminali sono definiti per il percorso interno della macchina. Prima della sostituzione è necessario verificare che il codice e la serie della stampante coincidano.

Compatibilità esclusiva con X1 Series

Compatibilità: X1 Series. La pagina ufficiale indica questa destinazione come esclusiva. Non trasferire automaticamente la compatibilità a P1, A1, H2 o ad altre famiglie, anche quando il display o il connettore sembrano simili.

Codice: CAB005. EAN: 6975337031253. L’uso combinato di codice, nome del componente ed EAN riduce il rischio di confonderlo con altri flex interni Bambu Lab.

Funzione e sintomi da diagnosticare

Funzione: collegare scheda madre e schermo ad alta risoluzione. Il cavo trasporta dati SD e immagini del display. Uno schermo nero, intermittente o non responsivo può essere coerente con un flex danneggiato o non inserito correttamente, ma non dimostra da solo la causa.

La diagnostica Bambu Lab invita a controllare il collegamento fra scheda AP e schermo. Prima di ordinare una sostituzione, ispeziona le estremità, i fermi e il percorso; verifica se il cavo presenta strappi, pieghe nette o segni di pressione.

Dimensioni e dati della confezione

• Lunghezza cavo: 265 mm.
• Larghezza cavo: 24 mm.
• Peso confezione: 20 g.
• Dimensioni confezione: 100 × 80 × 30 mm.

Queste misure servono a identificare la variante e a pianificare la manipolazione. Il peso confezione non coincide con il peso logistico minimo impostato in Shopify, che resta regolato dalla politica commerciale del negozio.

Sostituzione seguendo l’ordine della guida

Spegni e scollega la stampante. La procedura ufficiale prevede la rimozione del display LCD, l’apertura della copertura della scheda AP, la disconnessione dei cablaggi e l’estrazione del cavo dello schermo. Mantieni viti e coperture nell’ordine di smontaggio.

Per liberare il flex, apri la clip del connettore come mostrato nella guida. Se è presente adesivo UV, rimuovilo con la tecnica prevista senza incidere la scheda o il cavo. Non tirare il flex con il fermo chiuso e non usare utensili metallici sui contatti.

Posa del flex e controlli finali

Inserisci il nuovo cavo in asse, fino alla profondità indicata, quindi richiudi il fermo. Il tratto flessibile deve seguire il percorso originale senza pieghe a spigolo, torsioni o pressione da parte delle coperture. Le estremità rinforzate non devono restare inclinate.

Prima della riaccensione verifica entrambe le connessioni, il corretto alloggiamento del display e l’assenza di cavi schiacciati. Se lo schermo continua a non funzionare, riprendi la diagnostica ufficiale: sostituire più componenti senza una verifica non isola il guasto.

Domande frequenti

A cosa serve il Display Connector Flex Cable CAB005?

Collega la scheda madre allo schermo ad alta risoluzione della X1 Series e trasmette tra stampante e display i dati della scheda SD e le immagini visualizzate.

Con quali stampanti è compatibile CAB005?

La pagina ufficiale lo indica come ricambio esclusivo per X1 Series. Non va estesa la compatibilità ad altre famiglie Bambu Lab solo perché il formato del cavo appare simile.

Quali sono le dimensioni del cavo?

La lunghezza dichiarata è 265 mm e la larghezza è 24 mm. La confezione misura 100 × 80 × 30 mm e pesa 20 g.

Uno schermo nero significa sempre che il cavo è guasto?

No. Il cablaggio danneggiato è una delle cause considerate nella diagnostica Bambu Lab, ma vanno controllati anche inserimento, clip, display e scheda AP prima di concludere.

Qual è la precauzione principale durante il montaggio?

Il flex non deve essere piegato nettamente, graffiato o tirato. I fermi dei connettori vanno aperti e chiusi come indicato nella guida, con stampante spenta e scollegata.
