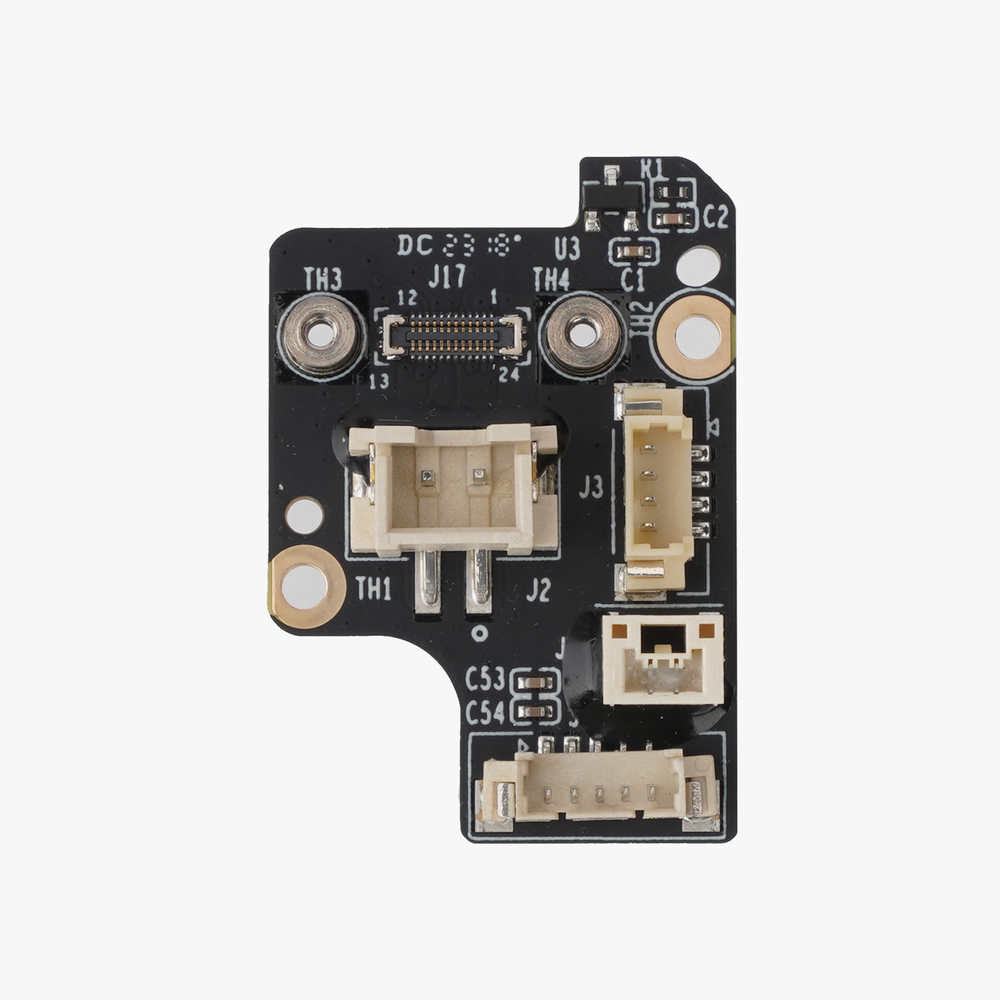

Bambu Lab Extruder Connection Board DLB019-N per X1E

Scheda di connessione estrusore corretta per X1E

La Bambu Lab Extruder Connection Board DLB019-N è la scheda di interfaccia destinata al toolhead della stampante X1E. Il componente realizza i collegamenti elettronici previsti fra il gruppo estrusore e la circuiteria della testa, in un formato specifico per questa configurazione.

L’identità esatta è determinata dallo SKU DLB019-N e dall’EAN 6977252425346. Il suffisso “-N” fa parte del codice e non deve essere ignorato: serve a distinguere la revisione live da articoli con denominazioni vicine o destinati ad altri modelli.

Compatibilità X1E, non X1 Carbon

Le corrispondenze attuali dello SKU e dell’EAN associano questa scheda a Bambu Lab X1E. Non va quindi scelta come Extruder Connection Board per X1 Carbon, P1P o P1S senza un codice specifico che lo confermi. Le guide generali X1 possono mostrare una procedura simile, ma il mapping del ricambio deve rimanere legato alla variante hardware corretta.

• verifica che la stampante sia una X1E;
• confronta il codice completo DLB019-N;
• controlla l’EAN 6977252425346;
• confronta forma, connettori e revisione della scheda rimossa;
• usa la procedura ufficiale del toolhead X1E.

Ruolo nel toolhead e collegamenti

La Extruder Connection Board è installata nell’area del toolhead e funge da interfaccia per il gruppo estrusore. La guida X1E mostra il montaggio della scheda e del TH Board FPC Cable. Non è il motore estrusore, non è il sensore filamento e non è l’intero assemblaggio TH Board, anche se lavora in collegamento con questi elementi.

Un errore di estrusione o di rilevamento può dipendere da più cause. Prima di sostituire DLB019-N occorre controllare connettori, cavo flessibile e componente collegato, evitando di attribuire automaticamente ogni anomalia alla board.

Dati verificati per DLB019-N

Produttore	Bambu Lab
Codice ricambio	DLB019-N
EAN	6977252425346
Compatibilità guida toolhead	X1E
Installazione	Extruder Connection Board
Fissaggio	Due viti
Cablaggio	TH Board FPC Cable
Strumento	Chiave esagonale H1.5
Precauzione	Non tirare i fili

Diagnosi prima della sostituzione

Annota il messaggio della stampante e identifica quale funzione del toolhead non risponde. A macchina spenta, controlla che i connettori siano inseriti, che il cavo FPC non presenti pieghe o danni e che non vi siano segni evidenti sulla scheda. Non tentare ponti o riparazioni improvvisate.

Se il problema riguarda solo il motore o il sensore, la causa potrebbe trovarsi nel componente collegato. La sostituzione della connection board è appropriata quando la diagnosi identifica l’interfaccia e quando i riferimenti DLB019-N ed EAN coincidono.

Installazione e verifica funzionale

La guida ufficiale X1E indica di installare la Extruder Connection Board e il TH Board FPC Cable, fissando la scheda con due viti. La guida generale richiede una chiave esagonale H1.5. Prima dell’intervento spegni e scollega la stampante, fotografa l’orientamento dei collegamenti e proteggi i circuiti dalle scariche elettrostatiche.

Quando scolleghi un connettore, agisci sul corpo e non tirare i fili. Dopo il montaggio controlla fissaggi, orientamento del FPC e libertà delle parti mobili. Riaccendi la macchina ed esegui un test progressivo dell’estrusore e dei sensori collegati. Se l’errore rimane, spegni e rivaluta cablaggio e diagnosi.

Domande frequenti sulla DLB019-N

DLB019-N è la Extruder Connection Board per Bambu Lab X1E?

Sì. Lo SKU DLB019-N e l’EAN 6977252425346 identificano la variante X1E; non deve essere confusa con schede per X1 Carbon, P1P o P1S.

Qual è il ruolo della scheda di connessione?

È una scheda di interfaccia del toolhead che collega il gruppo estrusore ai collegamenti elettronici previsti dalla X1E.

Perché il suffisso -N è importante?

Il suffisso fa parte del codice SKU live DLB019-N e distingue la variante identificata dall’articolo; va confrontato insieme all’EAN e non omesso durante la verifica.

Quali parti si installano insieme alla scheda?

La guida X1E mostra l’installazione della Extruder Connection Board e del TH Board FPC Cable, con il fissaggio della scheda mediante due viti.

Quale precauzione serve per i connettori?

La stampante deve essere spenta e scollegata; i connettori vanno rimossi con attenzione e non bisogna tirare i fili.
