Bambu Lab scheda sensore Hall estrusore H2D/H2C

Ripristina i collegamenti dei sensori Hall nel toolhead

La Bambu Lab scheda sensore Hall estrusore H2D/H2C è il ricambio originale che collega i sensori a effetto Hall del gruppo estrusore alla scheda TH. Gestisce il collegamento dei sensori posizionati sui due lati degli idler dell’estrusore e della scheda Hall integrata nel coperchio anteriore. È quindi una parte specifica del sistema di rilevamento del toolhead, non una generica scheda di controllo.

Questa pagina identifica la variante con SKU DLB026 ed EAN 6937285500946. Prima dell’acquisto confronta entrambi i codici e la compatibilità con il ricambio richiesto dalla diagnosi. Scheda Hall, cavo FPC, scheda TH e sensori collegati hanno funzioni differenti: la somiglianza del nome non rende i componenti intercambiabili.

Funzione della scheda sensore Hall dell’estrusore

La scheda sensore Hall estrusore H2D H2C raccoglie e trasferisce i collegamenti dei sensori a effetto Hall associati agli idler e al coperchio anteriore. Il segnale raggiunge la scheda TH attraverso il cablaggio previsto. Un connettore allentato, un cavo FPC danneggiato o un problema su un sensore può produrre sintomi simili a quelli di una scheda guasta.

Per questo la sostituzione sensore Hall estrusore deve seguire una diagnosi controllata. La guida ufficiale usa H2D come esempio e indica che la procedura è applicabile anche a H2C. Prima di cambiare la scheda verifica i collegamenti e distingui il componente DLB026 dalla scheda di connessione estrusore e da altri ricambi elettronici del toolhead.

Compatibilità e identificazione esatta

Compatibilità: Bambu Lab H2D e H2C. La pagina ufficiale del produttore dichiara questi due modelli. Non estendere automaticamente la compatibilità ad altre stampanti della famiglia H2 in assenza di una conferma specifica per codice e variante.

• Produttore: Bambu Lab.
• Componente: Extruder Hall Sensor Board.
• Modelli compatibili: Bambu Lab H2D e H2C.
• SKU / MPN: DLB026.
• EAN: 6937285500946.

Specifiche e contenuto della confezione

Compatibilità	Bambu Lab H2D e H2C
Funzione	Collegamento dei sensori Hall degli idler e della scheda Hall anteriore alla scheda TH
Materiali	Plastica e metallo
Colori	Nero e bianco
Dimensioni confezione	60 × 60 × 30 mm

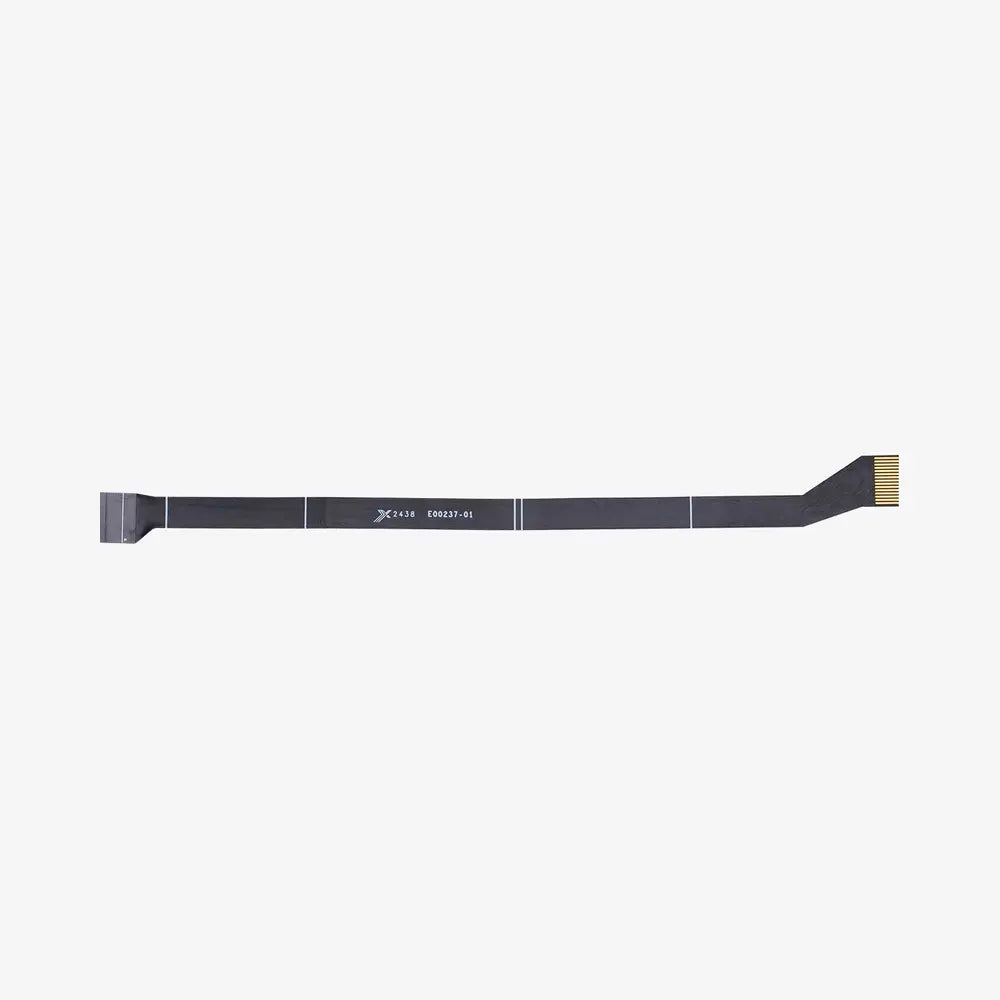

Contenuto confezione	1 scheda sensore Hall estrusore, 1 cavo FPC, 2 viti BT2-5 e 1 vite ST2-3.5
SKU / MPN	DLB026
EAN	6937285500946

Conserva scheda, cavo e viti insieme fino al montaggio. Le dimensioni della confezione sono un dato tecnico del produttore; il peso logistico Shopify resta governato separatamente dal vincolo commerciale minimo e non deve essere ricavato dal peso tecnico del componente.

Diagnosi, sostituzione e controlli

Prima dell’intervento spegni la stampante, scollega l’alimentazione e attendi che il toolhead sia in condizioni sicure. Proteggi la scheda dalle scariche elettrostatiche, maneggiala dai bordi e non tirare i fili per estrarre i connettori. Segui l’ordine di smontaggio indicato nella guida e conserva le viti nelle rispettive posizioni.

Al rimontaggio controlla che il cavo FPC e i collegamenti dei sensori siano inseriti completamente e nel verso corretto, senza pieghe o schiacciamenti. Verifica che la scheda sia fissata con le viti previste e che nessun cavo interferisca con le parti mobili. Dopo la chiusura esegui i controlli funzionali indicati dal produttore prima di riprendere il normale utilizzo.

Domande frequenti

Con quali stampanti è compatibile la scheda DLB026?

La compatibilità ufficiale dichiarata per la scheda DLB026 è Bambu Lab H2D e H2C.

Quale funzione svolge nel gruppo estrusore?

Collega i sensori a effetto Hall sui due lati degli idler dell’estrusore e la scheda Hall del coperchio anteriore alla scheda TH.

Che cosa comprende la confezione?

La confezione comprende 1 scheda sensore Hall estrusore, 1 cavo FPC, 2 viti BT2-5 e 1 vite ST2-3.5.

Quando va sostituita la scheda?

Va sostituita quando la diagnosi e la procedura di assistenza riconducono il guasto alla scheda o ai suoi collegamenti, non come tentativo generico.

Quali precauzioni servono durante il montaggio?

Spegni e scollega la stampante, proteggi la scheda dalle scariche elettrostatiche e segui l’ordine ufficiale per cavi, connettori e viti.

Una riparazione affidabile parte dall’identità corretta

Verifica insieme modello H2D o H2C, SKU DLB026 ed EAN 6937285500946 prima di ordinare o smontare il toolhead. Questa combinazione distingue la scheda sensore Hall estrusore originale Bambu Lab dagli altri elementi elettronici e consente di preparare l’intervento con cavo e viti inclusi.
