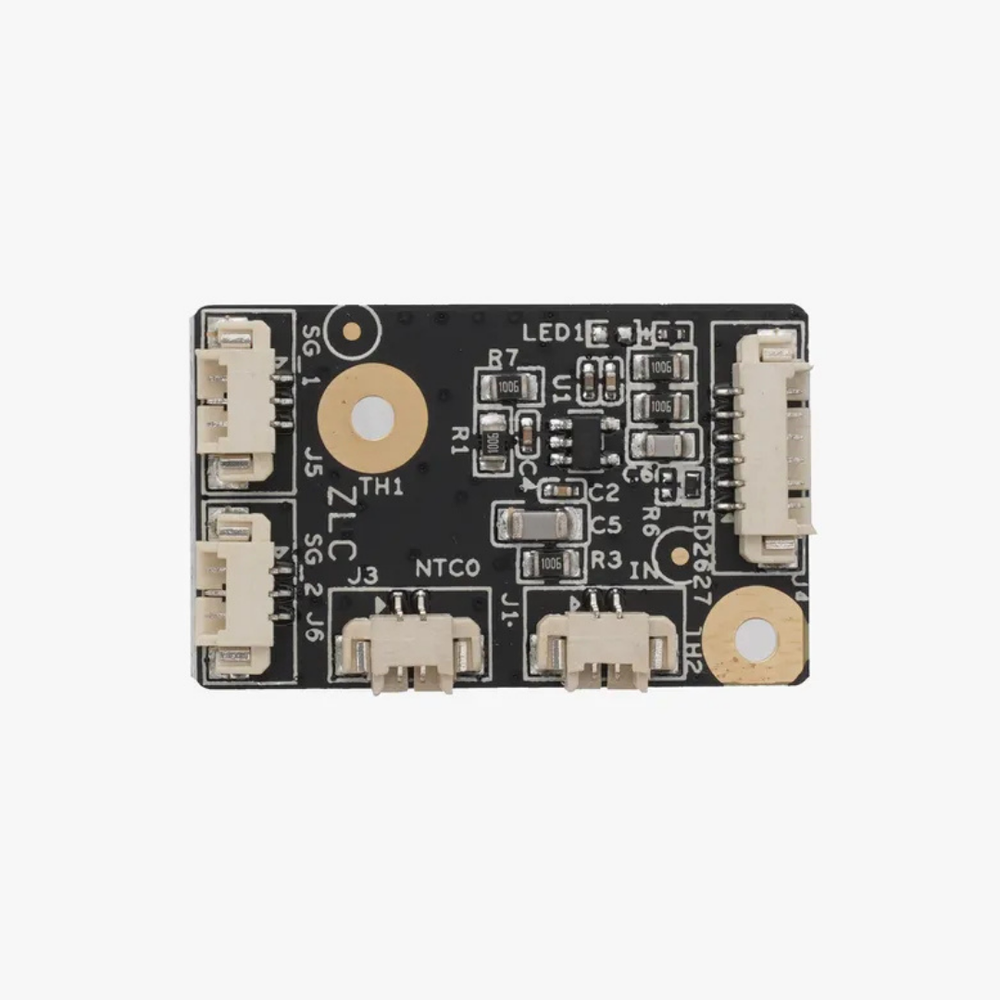

Bambu Lab Heatbed Sensor Interface Board FAC009

Interfaccia sensori del piano riscaldato Bambu Lab

La Bambu Lab Heatbed Sensor Interface Board FAC009 è la scheda installata nella parte posteriore del piano riscaldato per collegare il sistema di rilevamento alla stampante. Dispone di cinque connessioni e trasmette i dati di misura utilizzati per il controllo della temperatura, mantenendo organizzato il collegamento dei sensori del heatbed. È distinta dalle piccole Heatbed Piezo Interface Board presenti nel gruppo piano.

Funzione e posizione della scheda

FAC009 si trova nella zona posteriore del piano riscaldato. Le sue cinque porte raccolgono i collegamenti previsti e inoltrano le informazioni necessarie al sistema di controllo. La Tipologia è una Heatbed Sensor Interface Board a 5 connessioni; non è un elemento riscaldante e non sostituisce i sensori piezo.

Un errore relativo al piano può dipendere da sensori, cablaggi, connettori, schede piezo o dalla stessa interfaccia. Prima dell’acquisto occorre quindi seguire la diagnosi e identificare il componente guasto. Sostituire FAC009 per tentativi può lasciare irrisolta una disconnessione o un sensore danneggiato.

Compatibilità e identificazione esatta

Compatibilità: Bambu Lab P1P, P1S, X1C e X1E. Il ricambio è identificato dal Codice prodotto: FAC009 e dall’EAN: 6975337033561. La compatibilità va verificata insieme al numero di connessioni e alla posizione della scheda, perché nel piano sono presenti interfacce differenti.

• Verificare il modello P1P, P1S, X1C o X1E.
• Confrontare codice FAC009 ed EAN 6975337033561.
• Identificare la scheda posteriore con cinque connessioni.
• Escludere un guasto ai sensori o alle schede piezo prima della sostituzione.

Quando valutare la sostituzione

La sostituzione è pertinente quando la diagnostica individua un problema persistente nell’interfaccia del sensore del piano e sono stati controllati cablaggi, connettori e unità sensore. Ossidazione, connettori danneggiati o tracce di surriscaldamento richiedono di mantenere la stampante disalimentata fino alla verifica tecnica.

Non ponticellare i contatti e non tentare di forzare connettori simili ma non corrispondenti. Le misure del piano contribuiscono al funzionamento controllato della macchina; un collegamento improprio può generare letture errate o danneggiare i circuiti associati.

Specifiche tecniche documentate

Produttore	Bambu Lab
Tipologia	Heatbed Sensor Interface Board a 5 connessioni
Codice prodotto	FAC009
EAN	6975337033561
Compatibilità	Bambu Lab P1P, P1S, X1C e X1E
Posizione	parte posteriore del piano riscaldato
Funzione	trasmissione dei dati di misura per il controllo della temperatura
Connessioni	5

Il peso minimo logistico del negozio non rappresenta una specifica elettrica o fisica della scheda e non viene usato per dedurne caratteristiche tecniche.

Contenuto della confezione e installazione

Contenuto della confezione: una Heatbed Sensor Interface Board e una confezione di adesivo. Prima dell’intervento spegnere la stampante, scollegare l’alimentazione e attendere che piano e circuiti siano freddi e disalimentati. Rimuovere le coperture seguendo la guida del modello.

Fotografare i cinque collegamenti prima di scollegarli, agire sui connettori senza tirare i fili e annotare ogni posizione. Installare FAC009 nell’orientamento originale, applicare l’adesivo soltanto dove previsto e verificare che i cavi non siano pizzicati. Dopo il rimontaggio eseguire i controlli e le calibrazioni richiesti dalla procedura.

Domande frequenti

FAC009 è compatibile con P2S?

No. La compatibilità verificata di FAC009 è P1P, P1S, X1C e X1E.

Quante connessioni ha la scheda?

La Heatbed Sensor Interface Board FAC009 dispone di cinque connessioni.

È la stessa cosa della Heatbed Piezo Interface Board?

No. FAC009 è la scheda posteriore a cinque connessioni e va distinta dalle interfacce piezo del piano.

Cosa contiene la confezione?

Comprende una Heatbed Sensor Interface Board e una confezione di adesivo.
