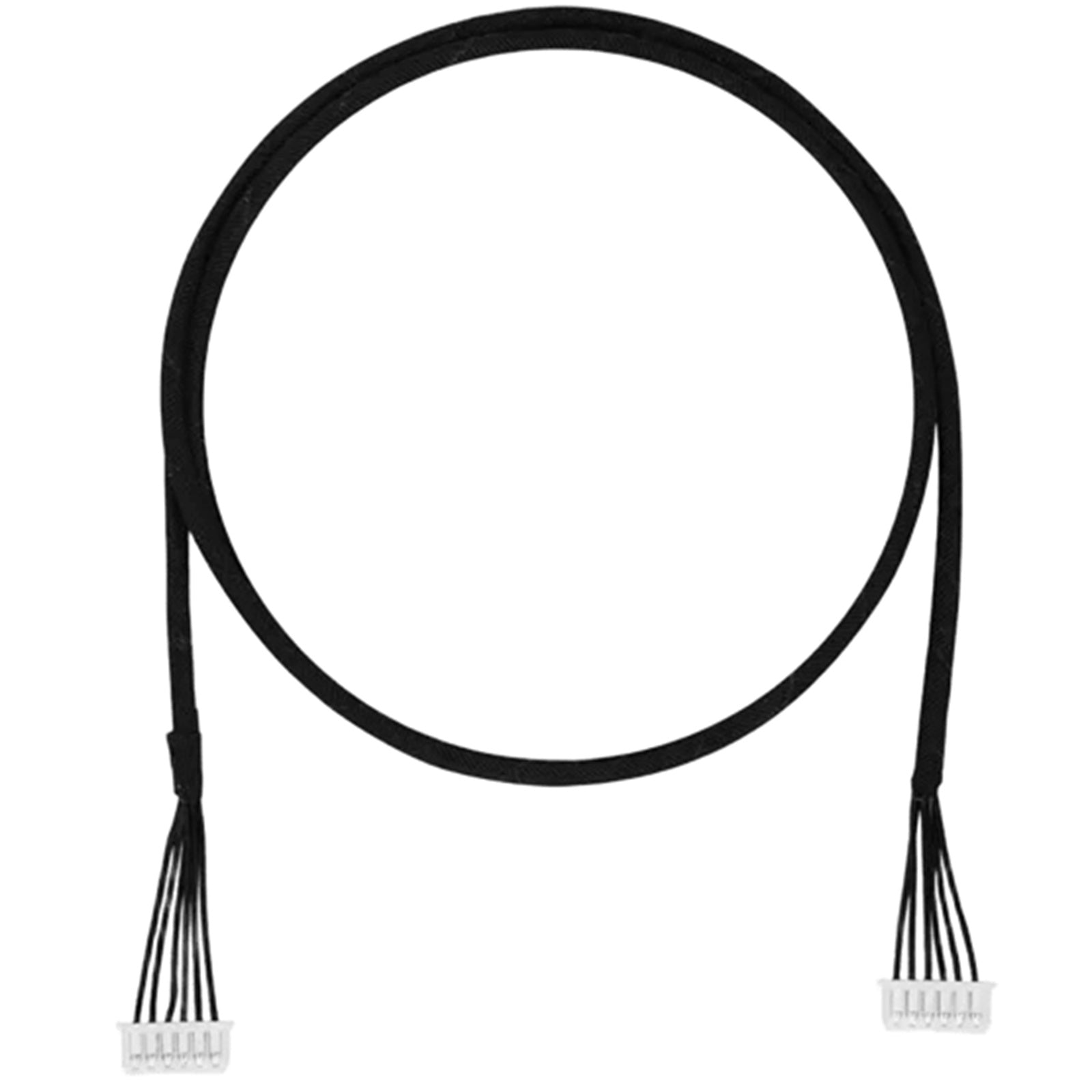

Bambu Lab Heatbed Signal Cable CAB016 – X1/P1

Segnale del piano per temperatura e livellamento

Il Bambu Lab Heatbed Signal Cable CAB016 è il cablaggio a 6 pin dedicato al piano. Collegamento: sensore del piano riscaldato alla scheda MC. Funzione: misurazione della temperatura e livellamento.

È un cavo segnale, non il cavo di alimentazione del piano. La distinzione è importante perché i due componenti hanno connettori, percorso e funzione differenti. Prima della sostituzione verifica che il guasto riguardi CAB016 e non il circuito di potenza o un sensore.

Compatibilità X1 Series e P1 Series

Compatibilità: X1 Series e P1 Series. Bambu Lab pubblica procedure separate per le due famiglie e una guida specifica per il piano V3 della X1; scegli la procedura corrispondente alla stampante e alla revisione installata.

Codice: CAB016. EAN: 6975337033677. Questi dati consentono di distinguere il cavo segnale da altri cablaggi del piano e dai ricambi dedicati a serie differenti.

Connettori e dimensioni

• Connettore: doppia estremità MX 1,25 mm a 6 pin.
• Lunghezza: 555 ± 5 mm.
• Peso confezione: 25 g.
• Dimensioni confezione: 190 × 70 × 50 mm.

La tolleranza di lunghezza fa parte della specifica. Per un controllo affidabile verifica insieme passo da 1,25 mm, sei pin su entrambe le estremità, codice CAB016 e percorso originale.

Diagnosi prima della sostituzione

Problemi di temperatura, livellamento o homing possono essere coerenti con un collegamento instabile, ma non dimostrano da soli che il cavo sia guasto. Controlla connettori, sensore del piano, scheda MC e messaggi diagnostici previsti dal produttore.

La guida segnala anche la possibilità di sfregamento del Heatbed Signal Cable durante il movimento. Ispeziona abrasioni, schiacciamenti, pieghe nette e punti in cui il cavo tocca telaio o altri elementi.

Rimozione e posa lungo l’asse Z

Spegni la stampante, scollega l’alimentazione e lascia raffreddare il piano. Segui la guida del modello per accedere al connettore sul piano e all’interfaccia della scheda MC. Se è presente colla di rinforzo, rimuovila con la tecnica prevista senza tirare i fili.

Instrada il nuovo cavo attraverso gli stessi fori e supporti. Il tratto deve accompagnare il movimento Z senza tensione, torsione o contatto abrasivo. Ripristina nastro, clip e rinforzo al connettore come documentato.

Controlli dopo il rimontaggio

Prima di chiudere verifica che entrambe le spine siano completamente inserite e che il cavo resti piatto nel percorso previsto. Muovi il piano soltanto secondo la procedura di manutenzione e controlla che non compaiano punti di sfregamento.

Dopo la riaccensione esegui i controlli e la calibrazione richiesti dalla guida. Se l’errore persiste, interrompi e riprendi la diagnosi: forzare cicli ripetuti con un segnale instabile non identifica la causa.

Domande frequenti

A cosa serve il Heatbed Signal Cable CAB016?

Collega il sensore del piano riscaldato alla scheda MC e trasporta i segnali usati per misurare la temperatura e gestire il livellamento del piano.

È un cavo di alimentazione del piano?

No. CAB016 è il cavo segnale a 6 pin. Il cablaggio di potenza del piano è un componente differente e non va confuso con questo ricambio.

Con quali stampanti è compatibile?

La pagina ufficiale indica X1 Series e P1 Series. La procedura concreta va scelta in base al modello e, per alcune X1, alla revisione del piano.

Quali sono connettore e lunghezza?

Usa connettori MX da 1,25 mm a 6 pin su entrambe le estremità. La lunghezza dichiarata è 555 ± 5 mm.

Perché il percorso del cavo è importante?

Il piano si muove sull’asse Z e un percorso errato può creare sfregamento, pieghe o trazione. Il cavo va disposto come in origine e fissato nei punti previsti.
