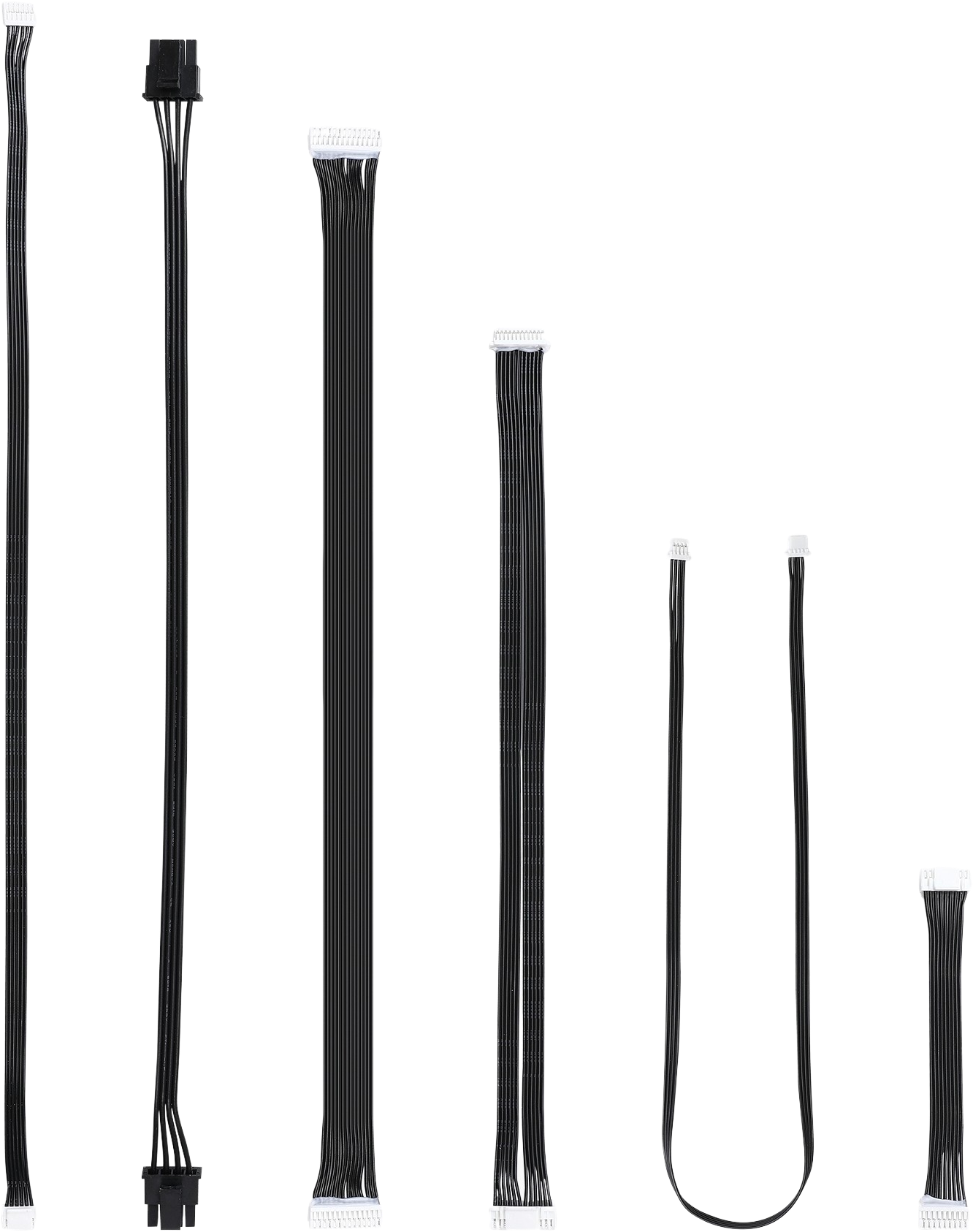

Bambu Lab AMS 2 Pro Cable Pack 6 in 1 CAB034

Sei cablaggi interni per la manutenzione AMS 2 Pro

Il Bambu Lab AMS 2 Pro Cable Pack 6 in 1 CAB034 riunisce i cablaggi interni previsti per gli interventi sul sistema multimateriale. Compatibilità: Bambu Lab AMS 2 Pro. Il kit consente di avere nello stesso ricambio i collegamenti di feeder, alimentazione, segnale, odometro, motore dell’hub e sensore Hall dell’hub.

Dotazione: 6 cavi. Ogni elemento ha funzione, connettori e percorso propri; non sono intercambiabili solo perché appartengono allo stesso pack. Prima dell’apertura identifica il sottosistema coinvolto e consulta la sequenza ufficiale corrispondente.

Codice, EAN e contenuto del CAB034

• Codice: CAB034.
• EAN: 6977252428866.
• Feeder Motor Cable: 1 pezzo.
• Power Supply Cable: 1 pezzo.
• Signal Cable: 1 pezzo.
• Odometer Cable: 1 pezzo.
• Internal Hub Motor Cable: 1 pezzo.
• Internal Hub Hall Effect Sensor Cable: 1 pezzo.

La verifica del codice è importante perché esistono altri cable pack Bambu Lab con quantità e destinazioni differenti. Il CAB034 è il pack 6 in 1 per AMS 2 Pro, non un kit generico per tutte le unità AMS.

Funzione dei diversi collegamenti

Il Feeder Motor Cable serve al collegamento del motore del feeder; il Power Supply Cable riguarda l’alimentazione; il Signal Cable gestisce il collegamento di segnale. L’Odometer Cable è associato al rilevamento del movimento del filamento, mentre i due cavi dell’hub servono rispettivamente al motore interno e al sensore Hall.

Questa suddivisione aiuta a circoscrivere la diagnosi. Un errore di avanzamento non dimostra automaticamente che tutti i cavi siano danneggiati: controlla il codice errore, il connettore, il componente collegato e il tratto di cablaggio indicato dalla guida.

Preparazione e apertura dell’AMS 2 Pro

Spegni stampante e AMS 2 Pro, scollega ogni alimentazione e attendi che l’eventuale funzione di asciugatura sia completamente ferma e fredda. Rimuovi bobine e filamento secondo la procedura, prepara un piano pulito e organizza viti e pannelli nell’ordine di smontaggio.

Fotografa il percorso originale prima di scollegare i connettori. All’interno gli spazi sono condivisi da più cablaggi: etichettare i collegamenti e procedere uno alla volta riduce il rischio di inversioni o di instradamenti errati.

Instradamento e protezione dei cavi

Agisci sui corpi dei connettori e sugli eventuali fermi, mai sui fili. Segui canali, clip e punti di ancoraggio mostrati nella documentazione. Evita torsioni, pieghe strette, schiacciamenti sotto le coperture e contatto con parti mobili o calde.

Confronta il nuovo cablaggio con quello rimosso prima di inserirlo. Se connettore o lunghezza non corrispondono, fermati: forzare un innesto può danneggiare sia il terminale sia la scheda. Ripristina ogni protezione prima della chiusura.

Test dopo il rimontaggio

Prima di alimentare l’unità controlla visivamente tutti i connettori e verifica che nessun cavo sporga dal percorso previsto. Riavvia quindi il sistema e prova soltanto la funzione interessata con una procedura controllata.

Verifica riconoscimento dell’AMS 2 Pro, risposta del feeder, movimento dell’hub, lettura dell’odometro e assenza di errori del sensore Hall. Se il difetto rimane, interrompi i test e riprendi la diagnosi del motore, del sensore o della scheda collegata.

Domande frequenti

Quali cavi comprende il kit CAB034?

Comprende Feeder Motor Cable, Power Supply Cable, Signal Cable, Odometer Cable, Internal Hub Motor Cable e Internal Hub Hall Effect Sensor Cable, uno per tipo.

CAB034 è compatibile con AMS originale?

La documentazione del kit indica Bambu Lab AMS 2 Pro. Non va confuso con i kit cavi destinati ad AMS di prima generazione o ad altri sistemi multimateriale.

Devo sostituire tutti e sei i cavi insieme?

Non necessariamente. Il kit fornisce i sei cablaggi, ma la diagnosi deve identificare il circuito interessato; sostituisci soltanto i componenti richiesti dalla procedura.

Come riconosco il cavo corretto nel kit?

Confronta connettori, lunghezza, percorso e posizione mostrati nella guida AMS 2 Pro. Non scegliere soltanto dal colore o dal numero apparente di fili.

Cosa verificare dopo la sostituzione?

Controlla che ogni connettore sia completamente inserito, che i cavi non siano schiacciati e che feeder, hub, odometro e sensori rispondano senza errori.
