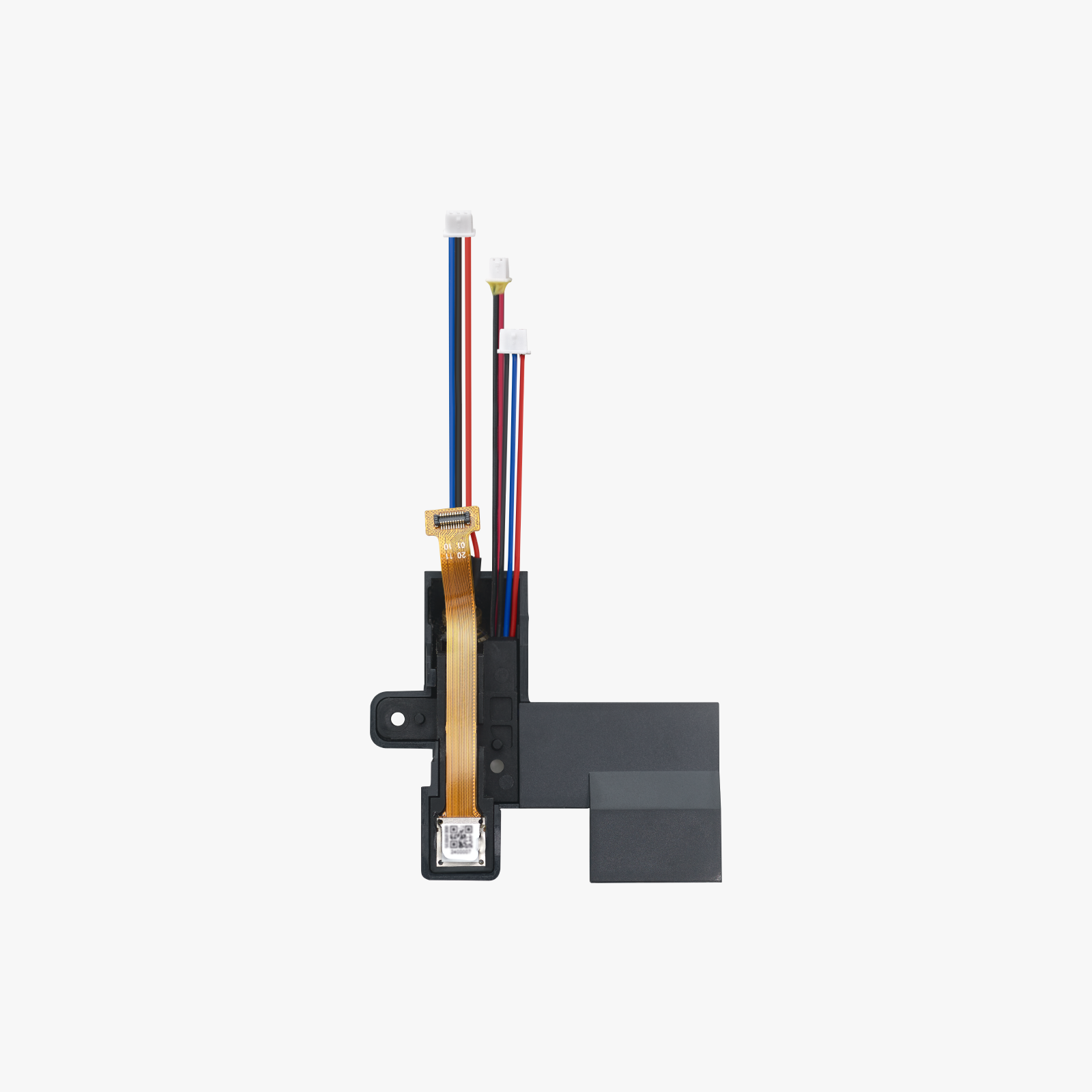

Bambu Lab Micro Lidar Dual Red Laser - Serie X1

Il Bambu Lab Micro Lidar Dual Red Laser è il ricambio del sensore ottico della serie X1. Misura la profondità nell’ordine dei micrometri e supporta il controllo della distanza, del flusso estruso e del primo strato. La scelta dipende dalla revisione hardware.

Ricambio per il controllo ottico della serie X1

Questo componente sostituisce il Micro Lidar nella versione Dual Red Laser. La compatibilità dichiarata è esclusiva per la serie X1. Bambu Lab documenta più revisioni del sensore e della scheda TH: prima dell’acquisto occorre identificare i componenti presenti sulla macchina.

Funzioni del Micro Lidar

Il sensore rileva la profondità su scala micrometrica e svolge tre attività documentate: Misura la distanza, Calibra il flusso estruso dall’ugello e Scansiona il primo strato. È il gruppo ottico funzionale, non il solo guscio protettivo.

• Misurazione: Profondità nell’ordine dei micrometri
• Funzione distanza: Misura la distanza
• Funzione flusso: Calibra il flusso estruso dall’ugello
• Funzione primo strato: Scansiona il primo strato

Compatibilità e verifica della revisione

Compatibilità: Esclusiva per la serie X1. Prima di ordinare, confronta il numero di serie del Micro Lidar e quello della scheda TH con le indicazioni della guida Bambu Lab. Per questa versione, Codice revisione Lidar: Il numero di serie inizia con 00ExxB. L’abbinamento previsto è Codici scheda TH compatibile: Il numero di serie inizia con 003xxC, 003xxD oppure 003xxY.

La dicitura Dual Red Laser identifica la revisione; nella documentazione tecnica il termine “red” indica la configurazione a infrarossi. Non basarti sulla visibilità del fascio. Se i codici non corrispondono, verifica la revisione prima dell’acquisto.

Installazione in sicurezza

Precauzione di installazione: Spegnere la macchina prima di smontaggio e montaggio. La guida di sostituzione mostra viti, connettori e passaggio dei cavi per le diverse revisioni. Non forzare cavi o prese.

Specifiche verificate

Versione del sensore	Dual Red Laser
Compatibilità	Esclusiva per la serie X1
Materiali	Metallo e plastica
Colore	Nero
Peso della confezione	0,02 kg
Dimensioni della confezione	60 × 60 × 30 mm

Le dimensioni e il peso riportati descrivono la confezione del produttore. Il peso usato per la spedizione del negozio è gestito separatamente dalle regole logistiche.

Contenuto della confezione

Contenuto: 1 Micro Lidar Dual Red Laser per serie X1. Prima del montaggio confronta il ricambio con il componente rimosso, verificando sensore, scheda TH e connettori. Non va confuso con il solo rivestimento esterno.

Domande frequenti

Per quali stampanti è compatibile questo Micro Lidar?

È compatibile esclusivamente con la serie X1. Prima dell’ordine bisogna comunque verificare la revisione del Micro Lidar già installato e della scheda TH.

Come riconosco la versione Dual Red Laser?

Nella guida tecnica Bambu Lab la versione Dual Red Laser ha un numero di serie del Micro Lidar che inizia con 00ExxB. Il controllo del numero di serie è il metodo da preferire prima di ordinare.

Quale scheda TH deve essere abbinata?

Per la revisione Dual Red Laser, la guida Bambu Lab indica una scheda TH con numero di serie che inizia con 003xxC, 003xxD oppure 003xxY. Le revisioni non devono essere mescolate.

Che cosa fa il Micro Lidar durante la stampa?

Il sensore misura la distanza, calibra il flusso estruso dall’ugello e scansiona il primo strato. La misurazione della profondità avviene nell’ordine dei micrometri.

Che cosa contiene la confezione?

La confezione contiene 1 Micro Lidar Dual Red Laser per serie X1.

Qual è la precauzione principale per la sostituzione?

Spegnere la macchina prima di smontaggio e montaggio. Per connettori, viti e percorso dei cavi va seguita la procedura di sostituzione Bambu Lab relativa alla propria revisione.

Prima di completare la scelta

Conferma SKU ed EAN, poi verifica il prefisso del numero di serie del sensore e della scheda TH. Questi controlli distinguono la versione Dual Red Laser dalle altre revisioni. Se un dato non è leggibile, identifica il componente prima dell’ordine.
