Bambu Lab X-Axis Carbon Rods Assembly FAC003

Gruppo asse X in carbonio originale per serie P1 e X1

Il Bambu Lab X-Axis Carbon Rods Assembly FAC003 è l’assieme completo che guida il movimento orizzontale della testa di stampa sulle macchine compatibili. Le barre in fibra di carbonio combinano massa ridotta ed elevata rigidità, contribuendo a mantenere stabile la traiettoria della toolhead durante accelerazioni e cambi di direzione. Non è una singola barra: la confezione comprende anche elementi necessari al ripristino dell’insieme.

Funzione e struttura dell’assieme

L’assieme mantiene il movimento della testa vincolato al piano orizzontale dell’asse X. Una massa mobile contenuta riduce l’inerzia, mentre la rigidità delle guide limita flessioni indesiderate alle alte velocità. Le parti metalliche completano supporti e collegamenti meccanici; le superfici in carbonio lavorano con le boccole integrate nella toolhead.

FAC003 viene fornito con due cinghie XY, una tab di connessione, due tab FPC e adesivo siliconico. La presenza di questi componenti indica che la sostituzione interessa il gruppo di movimento e i suoi collegamenti, non soltanto le guide. Il montaggio richiede attenzione a cablaggi, instradamento delle cinghie e orientamento dei fissaggi.

Compatibilità e identificazione esatta

Compatibilità: Bambu Lab P1P, P1S, X1C e X1E. Il ricambio è identificato dal Codice prodotto: FAC003 e dall’EAN: 6975337033073. Prima dell’ordine occorre confrontare questi riferimenti con il modello e con l’assieme richiesto dalla diagnosi.

• Verificare il modello P1P, P1S, X1C o X1E.
• Confrontare codice FAC003 ed EAN 6975337033073.
• Controllare guide, boccole, cinghie e cablaggi del gruppo X.
• Preparare un piano di lavoro pulito per proteggere carbonio e connettori.

Quando valutare la sostituzione

La sostituzione è pertinente quando la diagnosi conferma danni alle barre, usura o gioco del sistema guidato, deformazioni del gruppo oppure un problema non risolvibile con pulizia e manutenzione previste. Artefatti di stampa, rumori o vibrazioni possono dipendere anche da cinghie, pulegge, tensionamento o toolhead; il ricambio non deve essere scelto sulla base di un solo sintomo.

Le barre in carbonio non vanno graffiate, lubrificate con prodotti non previsti o serrate con attrezzi improvvisati. Residui e contaminanti devono essere rimossi secondo la procedura indicata dal produttore. Un montaggio fuori allineamento può compromettere scorrevolezza e precisione anche con componenti nuovi.

Specifiche tecniche documentate

Produttore	Bambu Lab
Tipologia	X-Axis Carbon Rods Assembly
Codice prodotto	FAC003
EAN	6975337033073
Compatibilità	Bambu Lab P1P, P1S, X1C e X1E
Materiali	fibra di carbonio e metallo
Colore	nero
Dimensioni confezione	410 × 110 × 80 mm
Peso confezione documentato	550 g

Il minimo logistico Shopify resta distinto dal peso fisico documentato della confezione e non deve essere interpretato come massa dell’assieme.

Contenuto della confezione e installazione

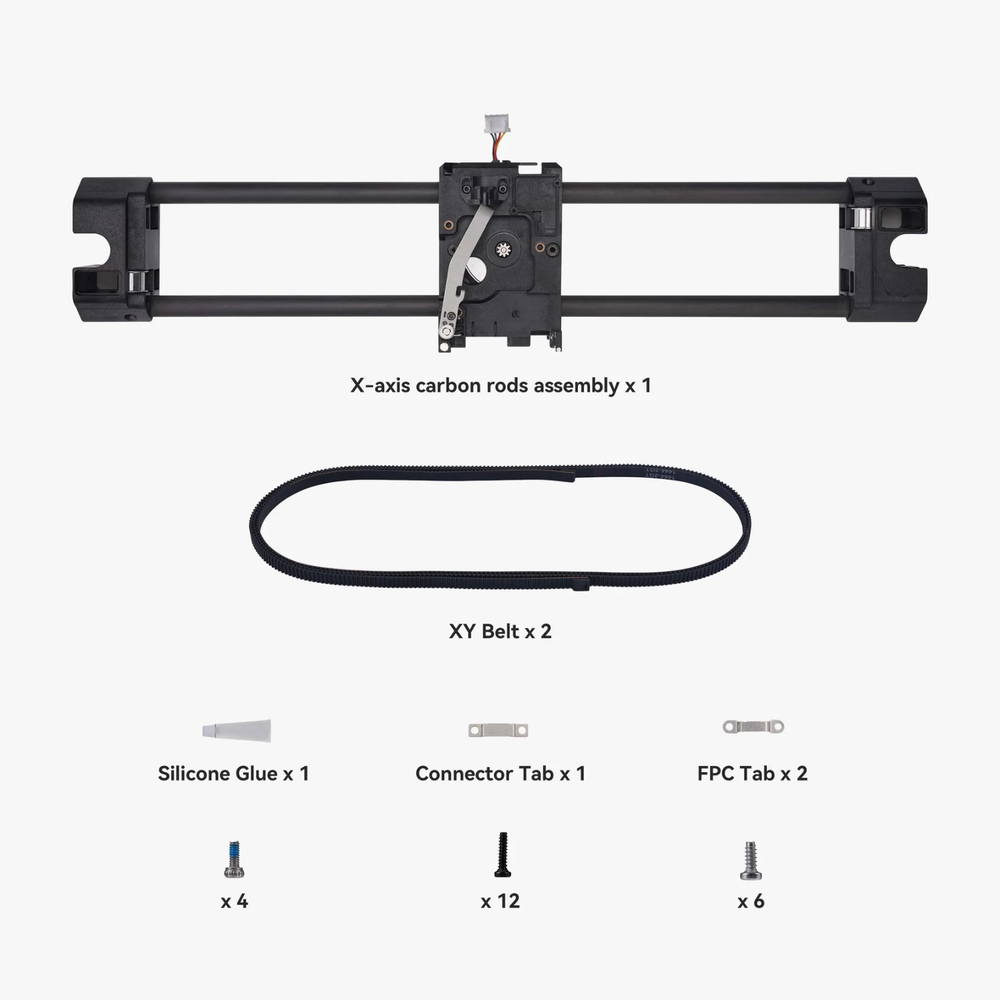

Contenuto della confezione: un X-Axis Carbon Rods Assembly, due XY belt, una connector tab, due FPC tab e una confezione da 2 g di adesivo siliconico. Prima dell’intervento spegnere la stampante, scollegare l’alimentazione e seguire la guida della serie corretta. Fotografare cablaggi e percorso delle cinghie aiuta a preservare l’orientamento originale.

Durante lo smontaggio sostenere la toolhead, scollegare con cautela FPC e connettori e non piegare le tab. Montare le nuove cinghie seguendo il percorso previsto, applicare l’adesivo soltanto dove richiesto e verificare la libertà di movimento prima di chiudere i pannelli. Dopo l’installazione eseguire tensionamento, homing e calibrazioni indicate.

Domande frequenti

FAC003 è compatibile con P2S?

No. La compatibilità verificata di FAC003 è P1P, P1S, X1C e X1E.

La confezione contiene anche le cinghie XY?

Sì. Sono incluse due XY belt insieme all’assieme e agli elementi di collegamento.

Di quali materiali è composto l’assieme?

Le specifiche riportano fibra di carbonio e metallo.

Le barre in carbonio devono essere lubrificate?

Non applicare prodotti non previsti; eseguire pulizia e manutenzione secondo la documentazione Bambu Lab.
