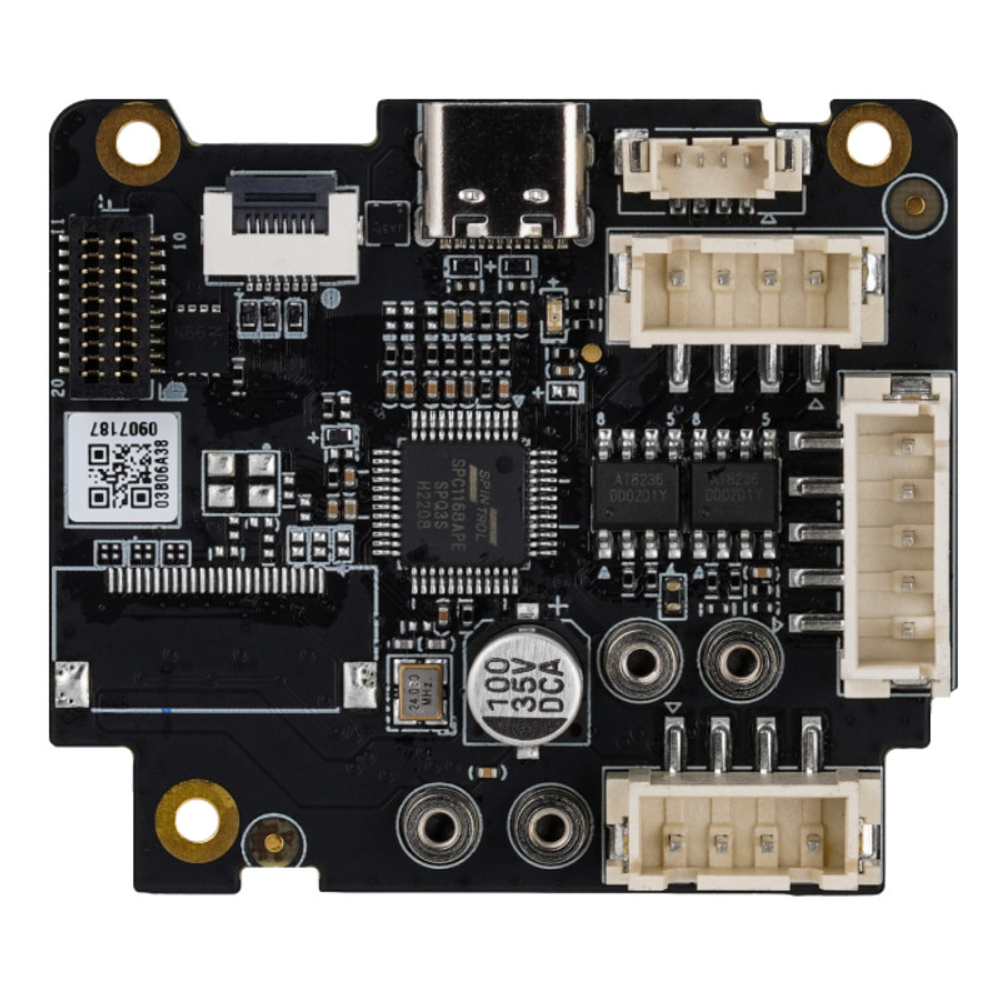

Bambu Lab TH Board FAE009 per A1 mini

La Bambu Lab TH Board FAE009 è la scheda principale della toolhead destinata alla A1 mini. Fornisce i collegamenti elettrici ai componenti della testina, tra cui gruppo riscaldatore hotend, unità estrusore, ventola di raffreddamento hotend e sensore del filamento. È un ricambio elettronico specifico e va sostituito soltanto dopo avere identificato correttamente la causa del guasto.

Il nodo elettrico della toolhead

La testina riunisce componenti che richiedono alimentazione e comunicazione affidabili mentre si muove durante la stampa. La TH Board distribuisce le connessioni previste dal progetto e offre i connettori dedicati ai principali elementi della toolhead. Un collegamento stabile è necessario per leggere i sensori e comandare correttamente riscaldamento, estrusione e raffreddamento.

La scheda non è la mainboard della stampante e non include i dispositivi collegati. Un errore relativo all’hotend, alla ventola o al sensore può dipendere dalla TH Board, ma anche dal singolo componente o dal relativo cavo. Per evitare sostituzioni inutili, esegui prima i controlli indicati dalla diagnostica ufficiale.

Quando scegliere FAE009

Scegli questo ricambio se la scheda installata coincide con FAE009, presenta danni visibili oppure la procedura di assistenza conferma un problema sui connettori o sui circuiti della toolhead. Prima dell’ordine ispeziona con macchina spenta eventuali contatti piegati, ossidazione, segni di calore o cavi non completamente inseriti.

L’EAN 6975337034421 è un secondo riferimento per l’identità commerciale. Le revisioni e le varianti della serie A1 non devono essere considerate intercambiabili senza verificare codice, connettori e guida di sostituzione del modello specifico.

Compatibilità verificata A1 mini

Compatibilità: Bambu Lab A1 mini. La guida ufficiale dedicata mostra la sostituzione della TH Board sulla A1 mini e le schede commerciali esatte collegano FAE009 a questo modello. Non estendiamo automaticamente il codice alla A1 standard, che può utilizzare una variante diversa.

Prima dell’acquisto confronta SKU, EAN, forma della scheda, posizione dei fori e disposizione dei connettori con il componente installato. Se un elemento non coincide, interrompi l’intervento e identifica la revisione corretta.

Caratteristiche tecniche

• Produttore: Bambu Lab
• Tipologia: Scheda elettronica della toolhead
• Codice prodotto: FAE009
• EAN: 6975337034421
• Compatibilità: Bambu Lab A1 mini
• Funzione: Collegamento dei componenti della testina
• Interfacce: Riscaldatore hotend, estrusore, ventola hotend e sensore filamento
• Materiale: PCBA
• Colore: Nero
• Dimensioni confezione: 105 × 54 × 33 mm
• Peso confezione: 40 g

Dimensioni e peso si riferiscono alla confezione del produttore. Il peso logistico della spedizione viene gestito separatamente secondo le regole approvate del negozio.

Contenuto della confezione

Contenuto: 1 Toolhead Board e 4 viti M2-2. La confezione non comprende cavi, hotend, estrusore, ventola, sensore filamento, cover o utensili.

Sostituzione e collegamenti

Spegni la stampante, scollega l’alimentazione e attendi il raffreddamento completo. Riduci il rischio di scariche elettrostatiche prima di toccare la scheda. Apri la toolhead seguendo la guida A1 mini, fotografa la posizione dei connettori e scollegali agendo sul loro corpo, non sui fili.

Rimuovi le viti, trasferisci la scheda senza piegarla e fissa la nuova TH Board con le quattro M2-2 previste. Ricollega ogni cavo nella sede corretta verificando orientamento e innesto completo. Dopo il rimontaggio esegui i controlli funzionali indicati dalla macchina; se un errore persiste, interrompi l’uso e completa la diagnosi del componente o del cablaggio interessato.

Domande frequenti

A cosa serve la TH Board FAE009?

È la scheda principale della toolhead e fornisce i collegamenti ai componenti della testina, inclusi riscaldatore hotend, estrusore, ventola hotend e sensore filamento.

È compatibile con la Bambu Lab A1 standard?

Il codice FAE009 e l’EAN 6975337034421 sono verificati per A1 mini. Per la A1 standard va controllato il codice della variante specifica senza assumere equivalenza.

Che cosa contiene la confezione?

La confezione contiene una Toolhead Board e quattro viti M2-2. Cavi, hotend, estrusore, ventola, sensore e cover della testina non sono indicati come inclusi.

Quando va sostituita la scheda?

La sostituzione va eseguita quando diagnostica e controlli confermano un guasto della TH Board o danni ai suoi connettori. Sintomi simili possono dipendere da cavi o componenti collegati.

Ripristina la scheda corretta

FAE009 consente di sostituire la TH Board prevista per A1 mini mantenendo connettori e fissaggi originali. Verifica identità e diagnosi, poi segui la guida ufficiale e controlla ogni collegamento prima di riaccendere la stampante.
