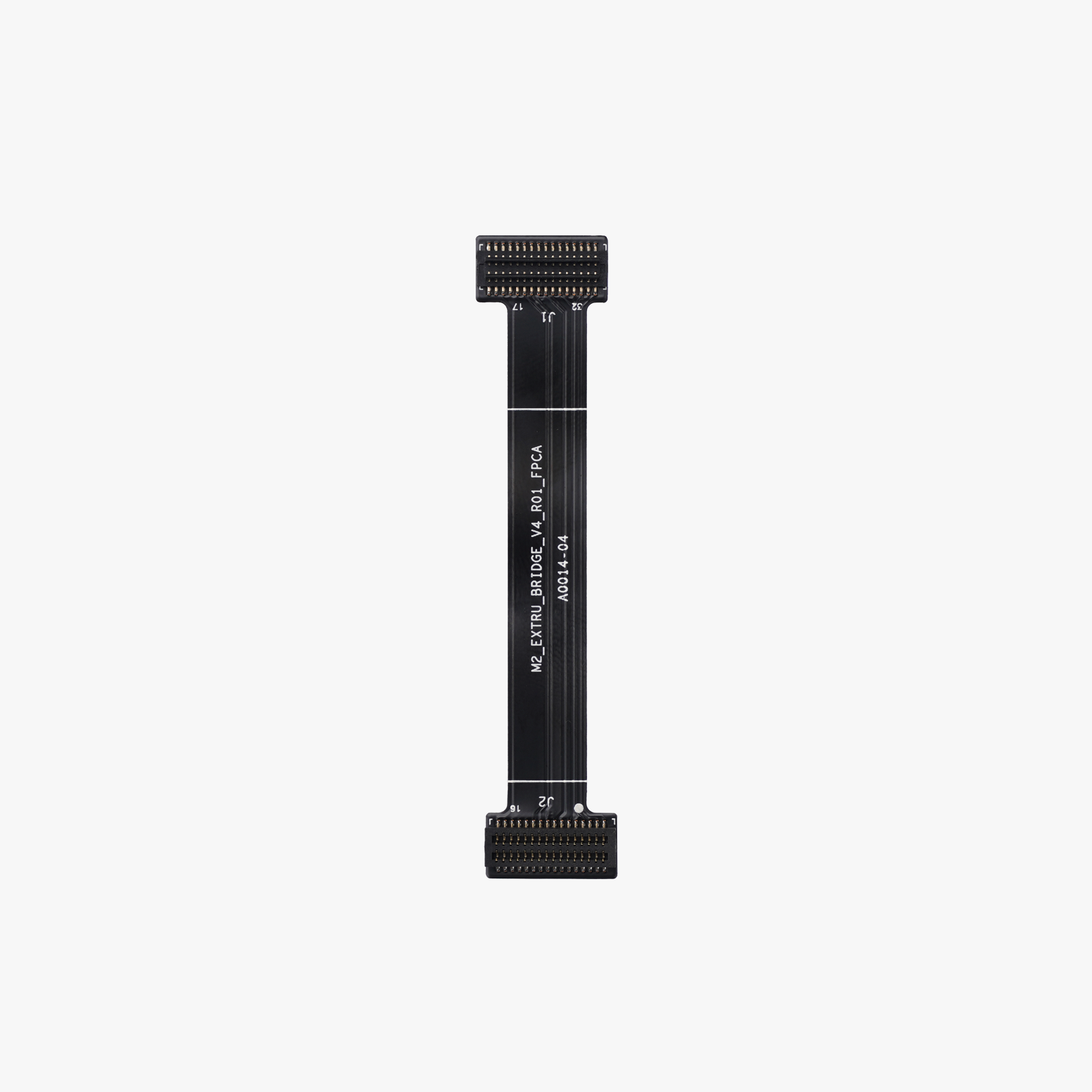

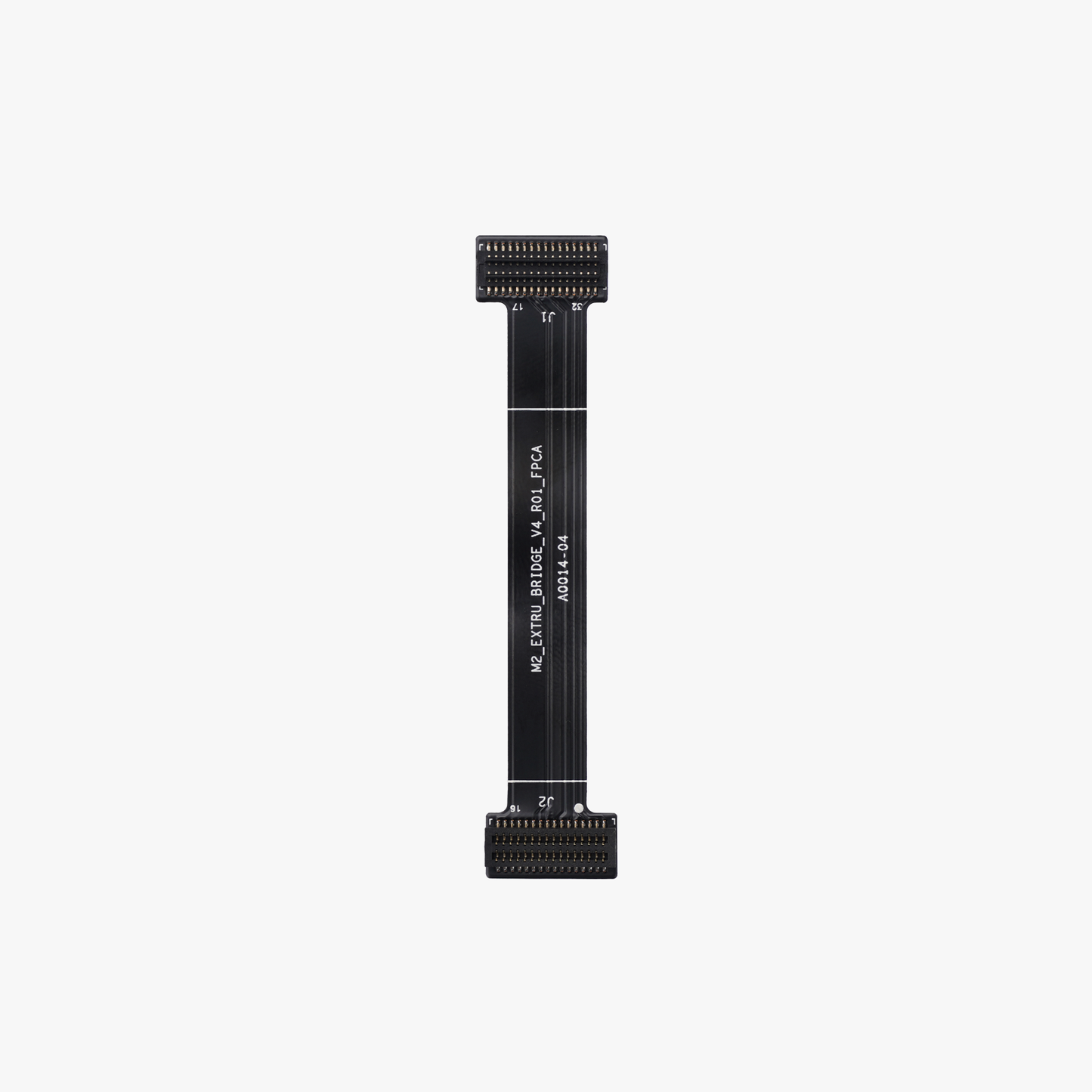

Bambu Lab TH Board FPC Cable CAB009 – P1 Series

Collegamento interno fra le due schede della testa P1

Il Bambu Lab TH Board FPC Cable CAB009 collega l’Extruder Connection Board, la scheda di interfaccia nella parte anteriore della testa, alla TH Board collocata posteriormente. Attraverso questo collegamento vengono forniti alimentazione e comunicazione dati fra i due moduli.

Il cavo è uno dei tre elementi considerati nella documentazione della testa P1 insieme a TH Board ed Extruder Connection Board. Va identificato come componente autonomo: sostituire una scheda non implica automaticamente sostituire anche il flex.

Compatibilità attuale: P1 Series

Compatibilità: P1 Series. La pagina ufficiale Bambu Lab attuale classifica questa versione come esclusiva per tale famiglia. Per X1 e X1C è presente una revisione FPC V9 distinta; non usare forma o colore per dedurre l’intercambiabilità.

Codice: CAB009. EAN: 6975337033325. Questi identificativi devono coincidere con il ricambio richiesto. Il vecchio riferimento X1E presente in alcuni cataloghi non è stato mantenuto perché non confermato dalla scheda produttore corrente.

Alimentazione e comunicazione fra le schede

Collegamento: Extruder Connection Board anteriore e TH Board posteriore. Funzione: alimentazione e comunicazione dati. Un inserimento incompleto può interrompere una o entrambe le funzioni e generare sintomi nella testa di stampa.

Prima di attribuire un errore al cavo, verifica visivamente entrambi i connettori e le schede. Segni di piega, abrasione, contatti contaminati o rinforzi danneggiati richiedono attenzione; un semplice messaggio della macchina non basta a isolare il componente.

Specifiche e contenuto

• Materiali: metallo e plastica.
• Colore: nero.
• Peso confezione: 0,02 kg.
• Dimensioni confezione: 60 × 60 × 30 mm.
• Contenuto: 1 TH Board FPC Cable.

Il peso confezione è una specifica del prodotto e non modifica il peso logistico minimo applicato in Shopify. Dimensioni ed EAN aiutano il controllo, ma la verifica determinante resta il codice CAB009 e la compatibilità P1 Series.

Accesso alle schede della testa

Spegni la stampante, scollega l’alimentazione e lascia raffreddare hotend e parti vicine. Segui la guida P1 per rimuovere coperture e accedere alle schede senza tirare ventole, sensori o altri cablaggi.

Fotografa orientamento e percorso del flex prima di aprire i fermi. Non usare pinze sui contatti e non fare leva sulla scheda. Se il connettore oppone resistenza, controlla che il sistema di bloccaggio sia completamente aperto.

Inserimento, fissaggio e verifica

Inserisci ciascuna estremità in asse, mantenendo il flex nella curvatura prevista. Evita pieghe a spigolo, torsioni e pressione concentrata. Richiudi i fermi solo quando il cavo è entrato in modo uniforme e controlla che non possa sfilarsi.

Rimonta le coperture senza intrappolare il flex. Alla riaccensione osserva il riconoscimento della testa e interrompi se l’errore persiste. In quel caso riprendi la diagnosi delle schede e dei collegamenti invece di forzare più cicli di accensione.

Domande frequenti

Quali schede collega il cavo FPC CAB009?

Collega l’Extruder Connection Board, cioè la scheda di interfaccia anteriore, alla TH Board posteriore della testa di stampa.

Con quali stampanti è compatibile CAB009?

La pagina Bambu Lab attuale lo indica come ricambio esclusivo per P1 Series. Per altre serie occorre individuare la revisione FPC specifica prevista dal produttore.

CAB009 è lo stesso cavo FPC V9 della X1?

No. Bambu Lab presenta il CAB009 come ricambio P1 Series, mentre per X1 e X1C esiste una voce FPC V9 distinta. Numero e revisione non vanno considerati intercambiabili.

Come va maneggiato durante la sostituzione?

Il flex va afferrato dalle zone rinforzate, senza pieghe nette o trazione sui conduttori. I fermi dei connettori devono essere aperti prima dell’estrazione e richiusi dopo l’inserimento.

Un errore della testa indica sempre un FPC guasto?

No. Prima vanno verificati entrambi i connettori, le schede collegate e gli altri cablaggi della testa. La sostituzione è indicata quando il cavo è danneggiato o il collegamento non è affidabile.
