Bambu Lab TH Board Set V9 DLB014 Dual Red Laser X1

Set di schede V9 per toolhead Bambu Lab X1

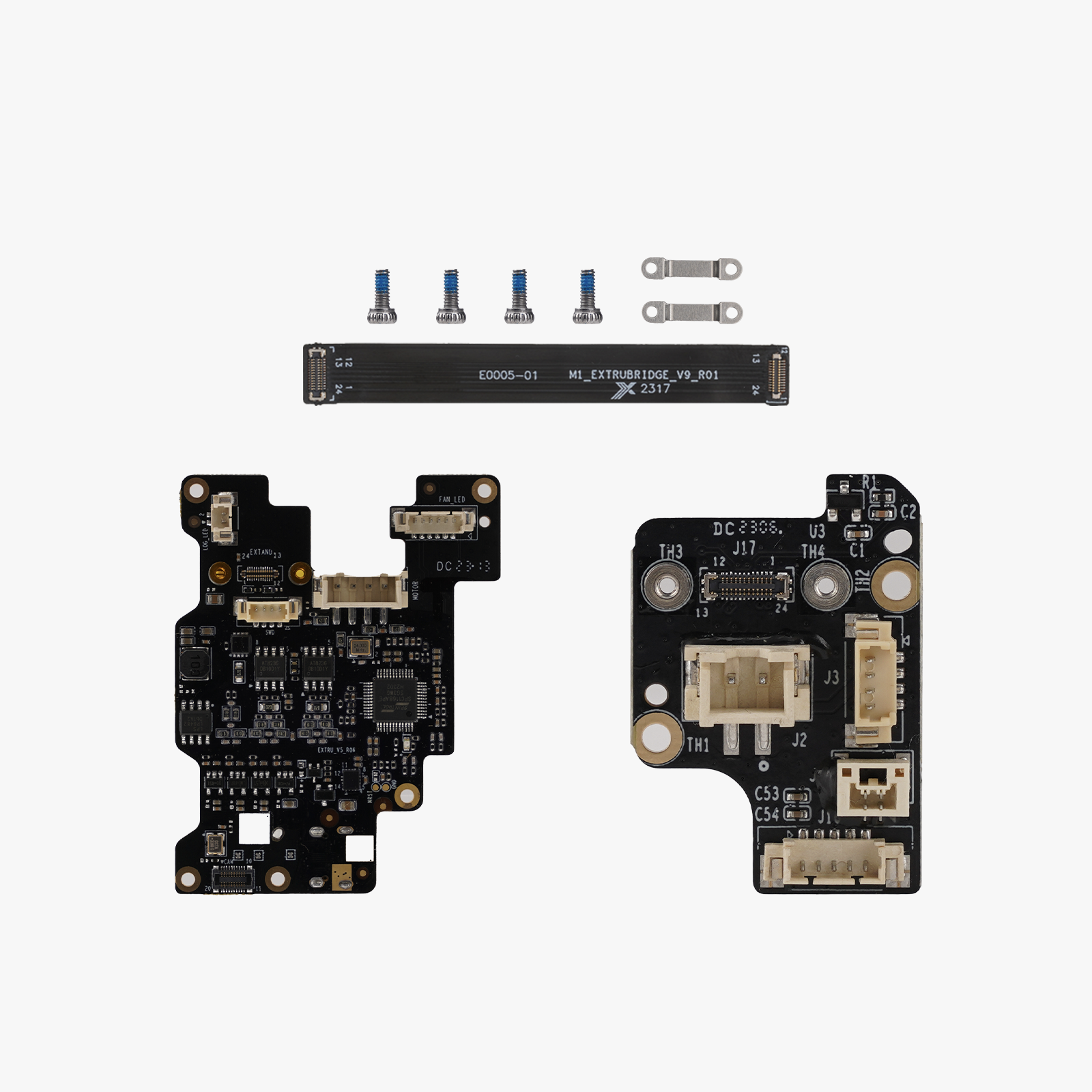

Il Bambu Lab TH Board Set V9 DLB014 è un insieme di schede elettroniche installate sul toolhead delle stampanti X1 Series compatibili. Questa variante è progettata per la configurazione Dual Red Laser e deve lavorare insieme al corrispondente Dual Red Laser LIDAR.

Il ricambio è identificato dal codice DLB014 e dall’EAN 6975337035855. La versione V9 e il tipo di laser non sono dettagli secondari: prima dell’ordine occorre confrontare la configurazione della macchina e delle schede presenti, evitando di scegliere il set soltanto per somiglianza esterna.

Ruolo delle schede sul toolhead

Il prodotto comprende un set di circuiti destinati al gruppo testa. Le schede coordinano collegamenti e funzioni elettroniche del toolhead previste dalla configurazione X1; non sono un upgrade universale e non sostituiscono il Micro-LIDAR stesso. Un guasto o un’incompatibilità può generare errori hardware e richiede una diagnosi precisa.

Poiché più cavi e componenti convergono nella testa di stampa, sintomi simili possono dipendere da contatti, cablaggi o da una combinazione non coerente tra TH Board e LIDAR. Verificare la revisione consente di evitare una sostituzione che introduca un nuovo errore.

Dual Red Laser: compatibilità della configurazione

La scheda ufficiale dichiara che la Dual Red Laser TH Board funziona con il Dual Red Laser LIDAR. La guida Bambu Lab tratta il ricambio delle nuove schede V9 in versione Single o Dual Red Laser, ma ciò non significa che le due configurazioni siano liberamente intercambiabili senza controllo.

• identifica la stampante e la revisione hardware;
• verifica che il set richiesto sia V9;
• controlla la configurazione Single o Dual Red Laser;
• confronta SKU DLB014 ed EAN 6975337035855;
• non estendere automaticamente la compatibilità a X1E.

Dati tecnici verificati di DLB014

Produttore	Bambu Lab
Codice ricambio	DLB014
EAN	6975337035855
Tipo componente	Set di circuiti
Posizione	Toolhead della stampante
Versione	V9
Configurazione laser	Dual Red Laser
Abbinamento richiesto	Dual Red Laser LIDAR
Famiglia indicata	X1 Series
Guida ufficiale	Schede V9 Single o Dual Red Laser

Verifica prima della sostituzione

Prima di intervenire, registra l’errore mostrato dalla stampante e controlla la configurazione hardware. Bambu Lab documenta un caso specifico di incompatibilità fra Micro-Laser e assemblaggio TH Board: in quella situazione occorre ripristinare una coppia coerente, non sostituire componenti a tentativi.

Spegni e scollega la macchina prima di ispezionare il toolhead. Controlla connettori, cavi flessibili e fissaggi senza piegarli o forzarli. Se non riesci a identificare con certezza la versione laser, fermati e recupera il riferimento dalla procedura ufficiale o dal supporto tecnico.

Installazione e readback funzionale

Segui la guida dedicata al TH Board Set V9 per rimuovere e installare le nuove versioni delle schede sul toolhead X1. Mantieni separate viti e parti, fotografa l’orientamento dei collegamenti prima di scollegarli e proteggi i circuiti dalle scariche elettrostatiche. Non lavorare con la stampante alimentata.

Dopo il montaggio, verifica che tutti i connettori siano inseriti e che il cablaggio non interferisca con parti mobili. Riaccendi la macchina ed esegui i controlli previsti dal sistema: assenza di errori hardware, riconoscimento del toolhead e coerenza della configurazione LIDAR. Se compare un errore di incompatibilità, spegni e ricontrolla le versioni abbinate.

Domande frequenti sul TH Board Set V9

Che cos’è il TH Board Set V9 DLB014?

È un set di schede elettroniche installate sul toolhead della Bambu Lab X1 Series, nella variante V9 progettata per il sistema Dual Red Laser.

Con quale LIDAR deve lavorare questa versione?

La Dual Red Laser TH Board deve essere abbinata al Dual Red Laser LIDAR. La versione dell’hardware va verificata prima dell’acquisto e dell’installazione.

DLB014 è compatibile con X1E?

Non va presunto. Le fonti osservate distinguono la variante X1 Series e alcune indicano esplicitamente una diversa gestione per X1E; per X1E serve conferma tecnica dell’esatto codice richiesto.

Posso sostituire una scheda Single Red Laser senza controlli?

No. La guida copre versioni Single e Dual Red Laser, ma scheda TH e Micro-LIDAR devono avere una configurazione compatibile per evitare errori hardware.

Quali controlli servono dopo il montaggio?

Dopo avere rimontato cablaggi e schede secondo la guida ufficiale, occorre verificare che non compaiano errori di incompatibilità e che toolhead e sistema LIDAR vengano riconosciuti correttamente.
