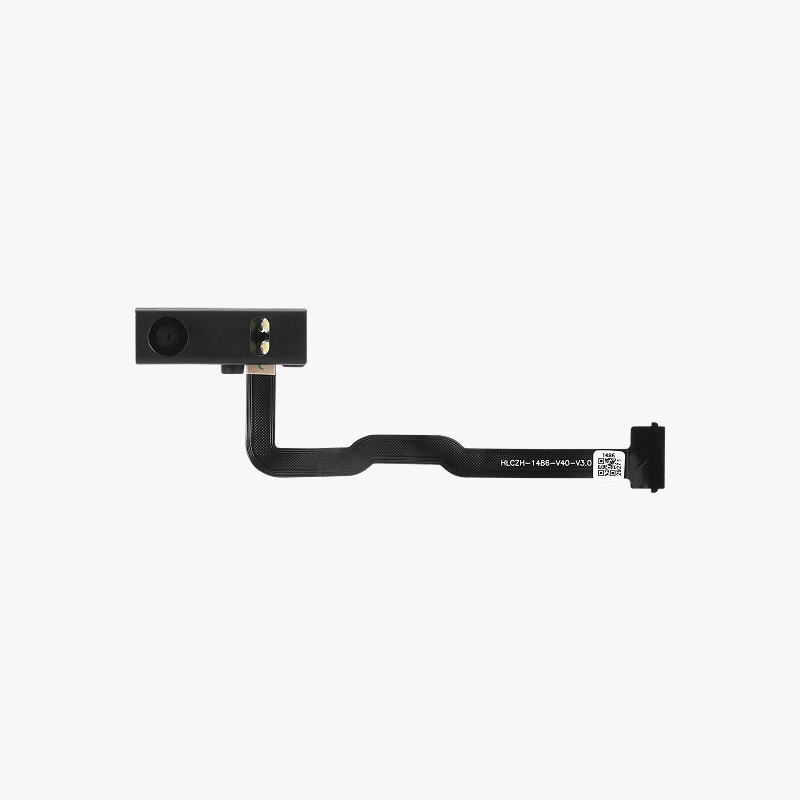

Bambu Lab Toolhead Camera CAM009 per H2S e H2S Laser

Visione tecnica integrata nella testina H2S

La Bambu Lab Toolhead Camera CAM009 è il modulo originale montato sul lato destro della testina di stampa di H2S e H2S Laser. Non è una camera panoramica per osservare l’intera camera di lavoro: è un sensore visivo ravvicinato che collabora con i sistemi di calibrazione e riconoscimento della macchina. Il codice CAM009 e l’EAN 6937285507204 consentono di identificare la variante corretta prima della sostituzione.

Se il modulo non viene inizializzato, controlla lente, connettore, cablaggio e messaggi diagnostici prima di sostituirlo.

Calibrazione, offset ugello e riconoscimento codici

Le funzioni documentate comprendono la calibrazione della precisione di movimento, la regolazione precisa dell’offset ugello e il riconoscimento dei codici presenti sulla piastra di stampa e sul laser pad. La posizione laterale sulla testina consente alla CAM009 di osservare da vicino i riferimenti utilizzati dalla macchina durante queste sequenze.

La Toolhead Camera non è la Live View Camera: svolge compiti di calibrazione e riconoscimento, non il monitoraggio panoramico della camera di stampa.

Specifiche e identificazione della CAM009

Compatibilità: scegliere la variante H2S

La famiglia H2 utilizza varianti differenti della Toolhead Camera. La CAM009 qui descritta è associata a H2S e H2S Laser; per H2D e H2C è prevista una variante separata. Prima dell’intervento confronta il codice sul ricambio, l’EAN, il connettore, la forma del supporto e le viti incluse. Non basarti soltanto sull’aspetto esterno o sulla dicitura generica “H2 Series”.

Diagnosi prima della sostituzione

• Pulisci con cautela la lente se appare sporca o ostruita.
• Riavvia la stampante e controlla se l’avviso di inizializzazione si ripresenta.
• Verifica che il connettore della camera sia inserito correttamente e che il cavo non sia danneggiato.
• Confronta il codice CAM009 e l’EAN 6937285507204 con il componente installato.

Se il difetto persiste, consulta il codice HMS: il problema può dipendere anche da cavo, scheda della testina o software.

Montaggio e verifica funzionale

Spegni la stampante, scollega l’alimentazione e attendi che la testina sia fredda. La guida H2S prevede di allentare la ventola di raffreddamento del pezzo, rimuovere il coperchio posteriore della testina e scollegare il connettore della camera prima di liberare il modulo. Maneggia il cavo dal connettore, senza tirare i conduttori.

Fissa la camera con le due viti BT2-8, rimonta le coperture e verifica avvisi, calibrazione e riconoscimento. Non toccare la lente.

Domande frequenti

Con quali stampanti è compatibile la Toolhead Camera CAM009?

Questa variante CAM009 è destinata a Bambu Lab H2S e H2S Laser; non va confusa con la variante separata per H2D e H2C.

A cosa serve la camera sulla testina?

Supporta la calibrazione della precisione di movimento, la regolazione precisa dell’offset ugello e il riconoscimento dei codici sulla piastra di stampa e sul laser pad.

Quali sono risoluzione e frame rate?

La Toolhead Camera opera a 1080p con frame rate di 30 fps, secondo le specifiche dichiarate dal produttore.

La CAM009 è una camera per il livestream della stampa?

No. Le funzioni documentate riguardano calibrazione, offset ugello e riconoscimento codici; il monitoraggio remoto usa la Live View Camera dedicata.

Che cosa contiene la confezione per H2S?

La configurazione H2S comprende una Toolhead Camera e due viti BT2-8; prima del montaggio verifica codice CAM009 ed EAN 6937285507204.
