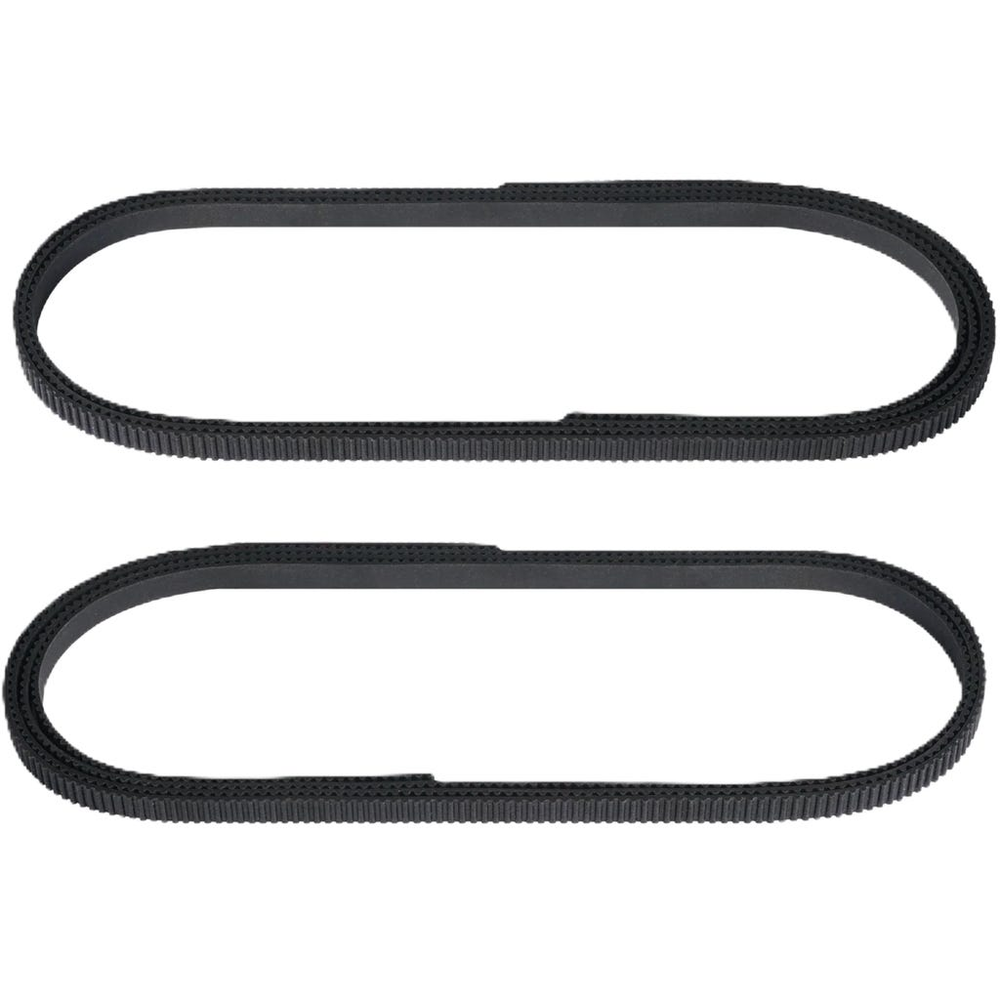

Bambu Lab XY Belt FAB001 per serie P1 e X1

Cinghie XY originali per il movimento CoreXY Bambu Lab

La Bambu Lab XY Belt FAB001 per serie P1 e X1 è il ricambio originale che trasferisce il movimento dei motori alla testa di stampa lungo il sistema XY. Si tratta di una cinghia aperta con profilo GT2 e lunghezza nominale di 1.442 mm, progettata per mantenere preciso il posizionamento durante gli spostamenti rapidi della macchina. La confezione destinata alle serie P1 e X1 contiene due cinghie.

Funzione nel sistema di movimento XY

Nel cinematismo CoreXY le due cinghie lavorano insieme attraverso pulegge e tenditori per trasformare la rotazione dei motori nel movimento combinato della testa. Lunghezza, profilo dei denti e tensione devono essere coerenti: un montaggio non uniforme può alterare la sincronizzazione degli assi e produrre spostamenti non paralleli.

FAB001 è realizzata in gomma rinforzata con fibra di vetro. Il rinforzo aiuta la cinghia a conservare stabilità dimensionale, mentre il profilo GT2 è quello previsto dal sistema originale. Non tagliare, giuntare o sostituire il ricambio con una cinghia di lunghezza approssimativa.

Compatibilità e identificazione esatta

Compatibilità: Bambu Lab P1P, P1S, X1, X1 Carbon e X1E. Il ricambio è identificato dal Codice prodotto: FAB001 e dall’EAN: 6975337031239. Le versioni per P2S o X2D hanno riferimenti differenti e non devono essere dedotte dal solo nome “XY Belt”.

• Confrontare il modello della stampante con la compatibilità dichiarata.
• Verificare il codice FAB001 e l’EAN 6975337031239.
• Controllare entrambe le cinghie, le pulegge e i tenditori.
• Sostituire e tensionare seguendo la procedura della serie corretta.

Quando controllare o sostituire le cinghie

La verifica è indicata quando compaiono usura visibile, denti danneggiati, bordi sfrangiati, perdita di tensione oppure difficoltà di sincronizzazione del movimento XY. Artefatti come spostamenti di layer, vibrazioni o homing irregolare possono avere anche altre cause; prima di ordinare il ricambio occorre controllare pulizia delle guide, pulegge, tensionatori e libertà di movimento.

La tensione non deve essere corretta “a sensazione”. Le procedure ufficiali per X1 e P1 descrivono la sequenza di allentamento, assestamento e serraggio. Una tensione eccessiva aumenta il carico su motori e cuscinetti, mentre una tensione insufficiente può introdurre gioco e perdita di precisione.

Specifiche tecniche documentate

Produttore	Bambu Lab
Tipologia	cinghia dentata aperta GT2
Codice prodotto	FAB001
EAN	6975337031239
Compatibilità	Bambu Lab P1P, P1S, X1, X1 Carbon e X1E
Lunghezza	1.442 mm
Materiali	gomma e fibra di vetro
Quantità	2 cinghie
Dimensioni confezione	70 × 90 × 12 mm
Peso confezione documentato	12 g

Il peso logistico minimo del negozio è un parametro di spedizione e non modifica il peso fisico documentato della confezione.

Sostituzione e tensionamento corretti

Prima dell’intervento spegnere la stampante, scollegare l’alimentazione e liberare l’area di lavoro. La guida ufficiale propone una procedura in cui la nuova cinghia può essere collegata all’estremità della vecchia per seguirne il percorso, riducendo il rischio di instradamento errato. La sequenza cambia in base alla serie e deve essere seguita senza improvvisazioni.

Durante il montaggio evitare torsioni, contaminazioni con lubrificante e pieghe strette. Controllare che i denti impegnino correttamente le pulegge e che i due lati siano instradati in modo speculare. Dopo il tensionamento muovere la testa secondo la procedura, verificare l’homing e svolgere un test controllato prima di tornare a produzioni lunghe.

Domande frequenti

FAB001 è compatibile con P2S?

No. FAB001 è la variante documentata per le serie Bambu Lab P1 e X1 indicate nella scheda.

Quante cinghie contiene la confezione?

La confezione per P1 e X1 contiene due cinghie XY.

Qual è la lunghezza della cinghia?

La lunghezza nominale documentata è 1.442 mm.

Devo sostituire entrambe le cinghie?

Valuta entrambe e segui la procedura ufficiale; il set contiene due cinghie per il sistema XY.
