Bambu Lab cinghia XY per H2D, H2C e H2D Pro
Bambu Lab cinghia XY per H2D, H2C e H2D Pro
SKU:FAB010-V2
Impossibile caricare la disponibilità di ritiro
Ripristina il movimento coordinato del toolhead sugli assi X e Y
La Bambu Lab cinghia XY per H2D, H2C e H2D Pro è il ricambio originale dedicato alla trasmissione del movimento della testa di stampa. Il sistema utilizza due cinghie aperte che collegano il motore XY al toolhead e ne guidano gli spostamenti nelle direzioni X e Y. Questa pagina riguarda la variante precisa con SKU FAB010-V2 ed EAN 6937285504982.
La cinghia XY H2D H2C non deve essere confusa con il kit destinato a H2S, che presenta una dotazione differente. Prima dell’acquisto confronta modello, SKU ed EAN con il componente richiesto dalla diagnosi o dalla manutenzione. L’aspetto generale di una cinghia non è sufficiente per stabilirne lunghezza, larghezza, fissaggi e compatibilità.
Funzione della XY Belt nella serie H2
La XY Belt H2 Series trasferisce la rotazione del motore al toolhead attraverso il percorso meccanico previsto dalla stampante. Le due cinghie lavorano insieme per produrre gli spostamenti combinati sugli assi X e Y. Percorso, tensione e fissaggio devono quindi rimanere coerenti tra i due rami del sistema.
Usura, rottura o danneggiamento visibile possono richiedere la sostituzione cinghia XY H2D. Rumori, slittamenti o difetti di movimento non dimostrano però da soli che il ricambio sia necessario: occorre controllare anche pulegge, tendicinghia, fissaggi, allineamento e presenza di contaminazione. Una diagnosi mirata evita di intervenire sul componente sbagliato.
Compatibilità e identificazione della variante
Compatibilità: Bambu Lab H2D, H2C e H2D Pro. La documentazione ufficiale associa il kit H2D/H2C a questa configurazione, mentre il master prodotto conferma anche H2D Pro per SKU FAB010-V2. La H2S usa una variante distinta e non deve essere inclusa per somiglianza del nome commerciale.
- Produttore: Bambu Lab.
- Tipo di componente: coppia di cinghie di trasmissione XY.
- Modelli compatibili: Bambu Lab H2D, H2C e H2D Pro.
- SKU / MPN: FAB010-V2.
- EAN: 6937285504982.
Specifiche e contenuto della confezione
| Compatibilità | Bambu Lab H2D, H2C e H2D Pro |
|---|---|
| Materiale | Gomma |
| Colore | Nero |
| Lunghezza di ciascuna cinghia | 1824 mm |
| Larghezza di ciascuna cinghia | 9 mm |

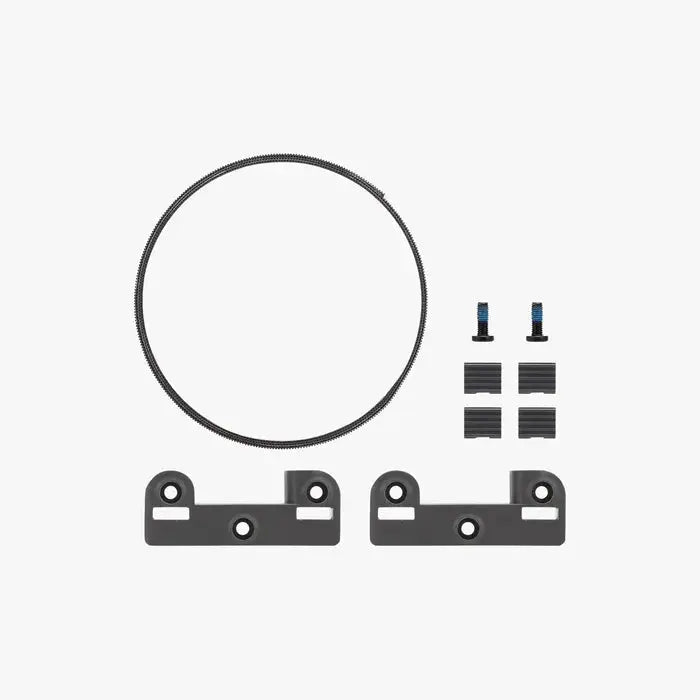

| Contenuto confezione | 2 cinghie XY, 4 blocchi di fissaggio, 2 staffe di fissaggio e 6 viti M3-8 |
| SKU / MPN | FAB010-V2 |
| EAN | 6937285504982 |
Le misure indicate si riferiscono alla configurazione H2D/H2C descritta nella guida ufficiale. Mantieni insieme tutte le parti del kit e controlla che le cinghie non presentino pieghe, tagli, denti danneggiati o contaminazione prima di iniziare il montaggio.
Sostituzione, instradamento e tensionamento
L’intervento coinvolge il percorso completo delle due cinghie. Prima di iniziare spegni la stampante, scollega l’alimentazione e attendi condizioni sicure. Segui l’ordine di smontaggio previsto, identifica la posizione dei blocchi e delle staffe e non forzare pannelli, connettori o parti mobili.
Durante il rimontaggio verifica che entrambe le cinghie seguano il percorso corretto, che non siano attorcigliate e che i fissaggi siano installati nelle sedi previste. Il tensionamento deve essere eseguito secondo la procedura ufficiale; una tensione arbitraria può compromettere il movimento. Prima di riprendere la produzione completa effettua i controlli e le calibrazioni richiesti dal produttore.
Domande frequenti
Con quali stampanti è compatibile la cinghia FAB010-V2?
La variante FAB010-V2 è compatibile con Bambu Lab H2D, H2C e H2D Pro; H2S utilizza una variante differente.
Quale funzione svolgono le cinghie XY?
Collegano il motore XY al toolhead e trasmettono il movimento della testa nelle direzioni X e Y.
Quante cinghie contiene il kit?
Il kit per H2D e H2C comprende 2 cinghie XY, 4 blocchi di fissaggio, 2 staffe di fissaggio e 6 viti M3-8.
Quali sono lunghezza e larghezza della cinghia?
La guida ufficiale per H2D e H2C indica una lunghezza di 1824 mm e una larghezza di 9 mm per ciascuna cinghia aperta.
Come va affrontata la sostituzione?
Spegni e scollega la stampante e segui integralmente la procedura ufficiale, rispettando percorso, fissaggi e tensionamento prima del riavvio.
Codici e variante corretti prima della manutenzione
Per distinguere questo ricambio originale Bambu Lab dal kit H2S e da cinghie destinate ad altre famiglie, verifica insieme modello, SKU FAB010-V2 ed EAN 6937285504982. La corrispondenza dei tre elementi consente di preparare l’intervento con la coppia di cinghie e i fissaggi previsti.
