Bambu Lab giunto asse Z per A1 mini

Collega motore e vite dell’asse Z

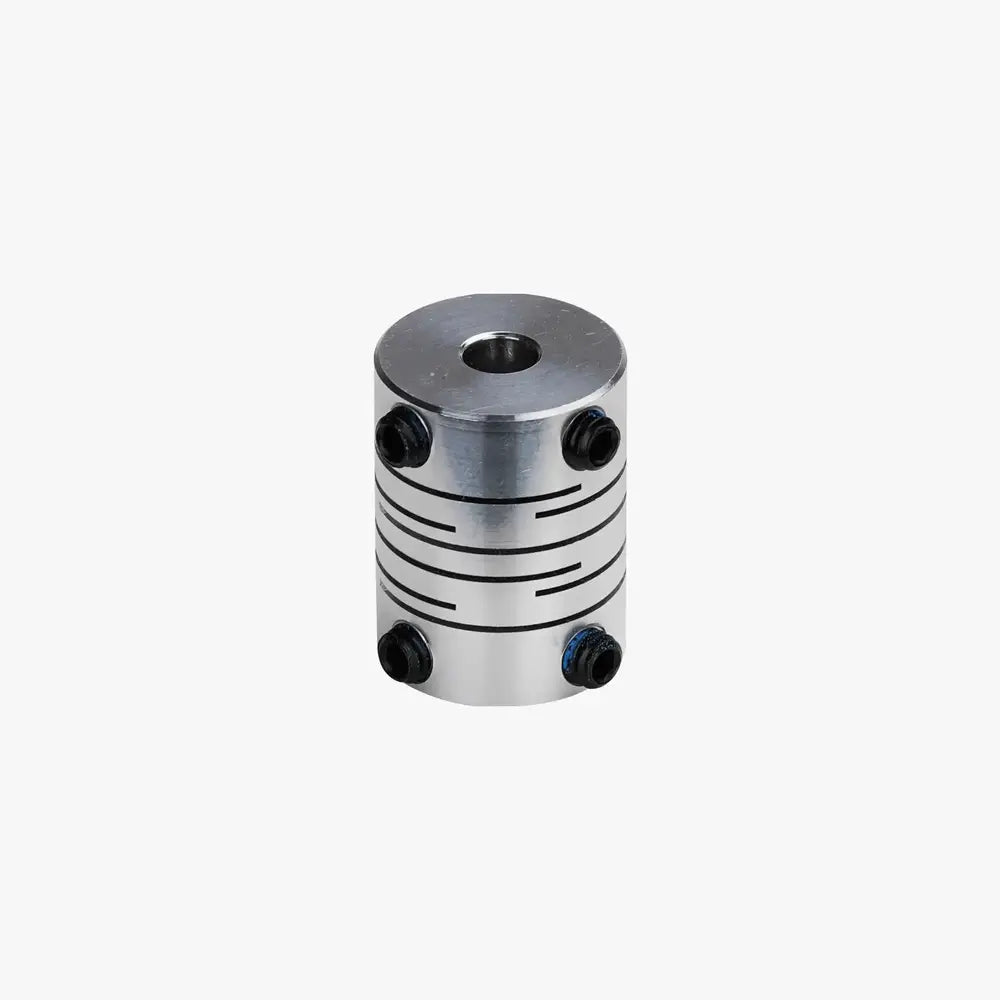

Il giunto asse Z Bambu Lab A1 mini FAC029 è il ricambio originale che collega il motore Z alla relativa vite. Trasmette movimento e coppia tra i due componenti e può accogliere entro certi limiti disallineamenti radiali, assiali e angolari. È un elemento specifico del sistema di sollevamento, distinto da motore, vite, cinghia e supporti.

Questa pagina identifica lo Z-axis coupler FAC029 tramite codice ed EAN verificati. Prima dell’ordine controlla che la stampante sia una A1 mini e che la procedura tecnica richieda proprio il giunto, non un altro componente del gruppo Z.

Ruolo nella trasmissione verticale

Il motore genera il movimento, la vite lo trasferisce al sistema dell’asse Z e il giunto realizza il collegamento meccanico tra i due. La capacità di compensare piccoli disallineamenti aiuta l’accoppiamento, ma non sostituisce il corretto montaggio: un errore di centraggio importante, una vite deformata o fissaggi allentati devono essere verificati separatamente.

• Ricambio originale per la Bambu Lab A1 mini.
• Collegamento meccanico tra motore Z e vite Z.
• Trasmissione di movimento e coppia.
• Identificazione univoca con FAC029 ed EAN 6975337034131.

Compatibilità verificata

La compatibilità dichiarata è A1 mini. Il accoppiatore asse Z A1 mini non va esteso alla A1 standard, alle serie X1/P1 o ad altre piattaforme sulla base della sola somiglianza. Per un ricambio corretto devono coincidere modello e referenza.

FAC029 non comprende il motore né la vite dell’asse Z. Se la diagnosi individua uno di questi componenti, occorre ordinare il relativo ricambio e seguire la procedura specifica.

Specifiche tecniche

Dato	Valore verificato
Compatibilità	A1 mini
Collegamento	Motore asse Z e vite asse Z
Funzione	Trasmette movimento e coppia
Compensazione	Disallineamenti radiali, assiali e angolari entro certi limiti
Materiale	Metallo
Colore	Argento
Dimensioni della confezione	60 × 60 × 30 mm
Codice prodotto	FAC029
EAN	6975337034131

Contenuto della confezione

Dotazione: Un giunto asse Z FAC029. Motore Z, vite, cinghia, fissaggi aggiuntivi e utensili non risultano indicati come inclusi. Controlla l’integrità del giunto prima del montaggio e conserva le parti originali fino al completamento della verifica.

Installazione e allineamento

Spegni la stampante, scollegala dall’alimentazione e segui la guida ufficiale per l’assieme Y/Z o per il motore Z della A1 mini. Il giunto si trova alla base della vite: accedi al gruppo nell’ordine descritto, senza forzare la vite né usare il giunto per correggere un disallineamento evidente.

Dopo il montaggio verifica serraggio, centraggio e libertà di movimento dell’asse. La trasmissione asse Z A1 mini deve funzionare senza impedimenti prima di riprendere la stampa. Se compaiono attriti o movimenti anomali, interrompi il controllo e riesamina l’installazione.

Domande frequenti

Con quale stampante è compatibile FAC029?

La compatibilità verificata è Bambu Lab A1 mini. Non estendere questa referenza alla A1 standard o ad altre serie.

Qual è la funzione del giunto dell’asse Z?

Il giunto collega il motore dell’asse Z alla vite dell’asse Z e trasmette movimento e coppia tra i due componenti.

Il giunto può compensare un disallineamento?

Può accogliere entro certi limiti disallineamenti radiali, assiali e angolari; non corregge però un montaggio errato o un asse danneggiato.

Che cosa contiene la confezione?

La confezione contiene un giunto asse Z FAC029. Motore, vite e utensili non sono indicati come inclusi.

Dove si trova il componente?

Il giunto è posizionato nel collegamento tra motore Z e vite dell’asse Z, accessibile intervenendo sul gruppo alla base della vite.

Un collegamento specifico per la A1 mini

FAC029 identifica il giunto previsto per il sistema Z della A1 mini. Funzione, compatibilità e dotazione sono distinte dagli altri componenti della trasmissione, così puoi ordinare il pezzo corretto e programmare l’intervento sulla base della documentazione tecnica.
