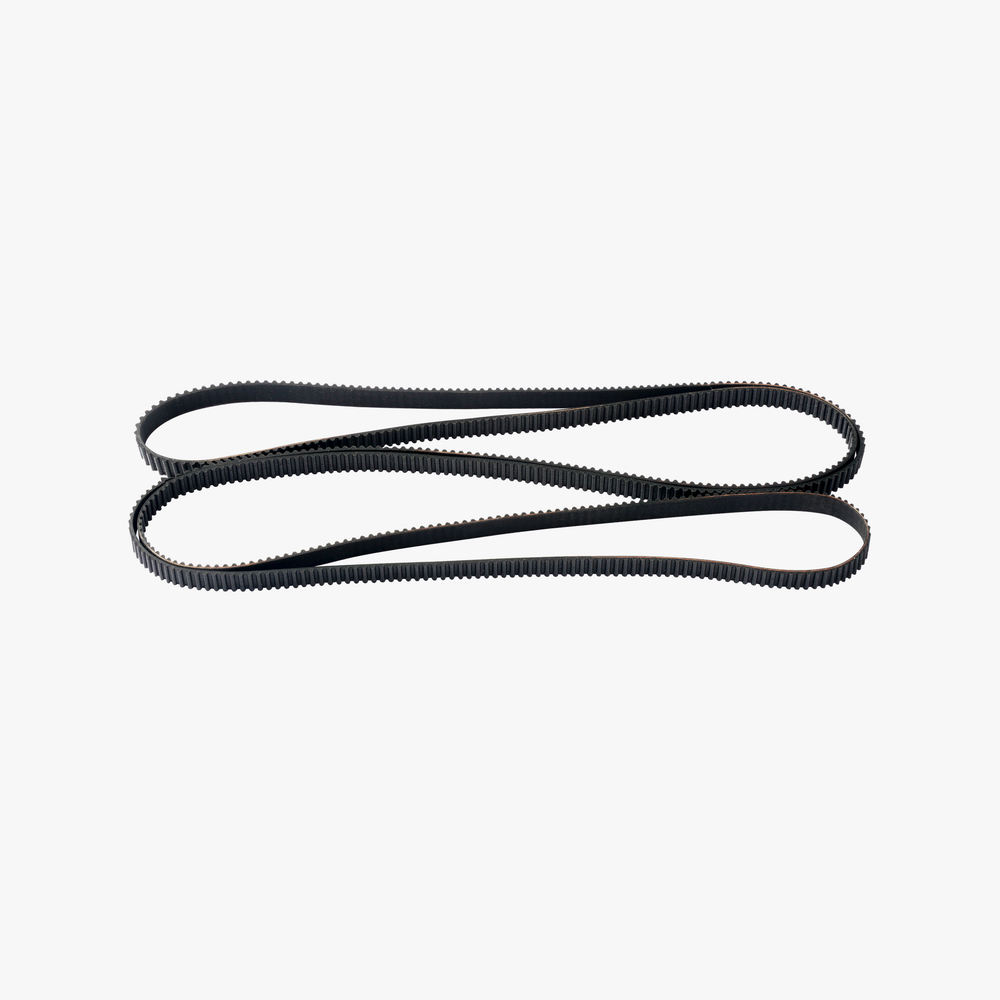

Bambu Lab Z Belt FAB002 per P1, P2S, X1 e X2D

Cinghia Z originale per sincronizzare il piano di stampa

La Bambu Lab Z Belt FAB002 per P1, P2S, X1 e X2D è la cinghia dentata chiusa che trasferisce il movimento del motore Z alle tre viti trapezoidali dell’asse verticale. Il suo compito è mantenere sincronizzato il sollevamento e l’abbassamento del piano, così che i tre punti di azionamento si muovano in modo coordinato. È un ricambio originale con profilo e lunghezza definiti, non una cinghia generica da adattare.

Funzione nel sistema dell’asse Z

FAB002 percorre le pulegge nella parte inferiore della stampante e collega il motore Z alle tre viti dell’asse. La Tipologia è una cinghia dentata chiusa GT2 con Lunghezza di 1.142 mm. La geometria chiusa e il corretto ingaggio dei denti consentono di distribuire il movimento senza disallineare i punti di supporto del piano.

Un piano che non sale in modo uniforme, rumori anomali o errori Z non dimostrano automaticamente che la cinghia sia da sostituire. Devono essere controllati anche pulegge, tenditore, viti trapezoidali, lubrificazione prevista e presenza di ostacoli. La diagnosi serve a evitare di cambiare un componente integro lasciando irrisolta la causa reale.

Compatibilità verificata e identificazione

Compatibilità: Bambu Lab serie P1, P2S, serie X1 e X2D. Il ricambio è identificato dal Codice prodotto: FAB002 e dall’EAN: 6975337031246. Le denominazioni P2 e X2 usate in alcuni cataloghi sono generiche: per questa scheda sono riportati i modelli documentati P2S e X2D.

• Verificare modello e serie della stampante.
• Confrontare codice FAB002 ed EAN 6975337031246.
• Controllare cinghia, tenditore e pulegge prima dell’ordine.
• Seguire la guida specifica P1, P2S/X2D o X1 durante il montaggio.

Quando controllare o sostituire FAB002

Il controllo è indicato in presenza di denti danneggiati, screpolature, fibre esposte, deformazione o perdita di tensione che non si risolve con la procedura prevista. Se la cinghia salta un dente, le tre viti Z possono perdere la corretta relazione reciproca e il piano deve essere riallineato secondo le istruzioni della macchina.

Non forzare manualmente una sola vite trapezoidale e non applicare lubrificanti sulla cinghia. La gomma rinforzata con fibra di vetro deve restare pulita; olio o grasso possono alterare l’aderenza e contaminare pulegge e denti. Anche il serraggio del tenditore deve rispettare la sequenza documentata.

Specifiche tecniche documentate

Produttore	Bambu Lab
Tipologia	cinghia dentata chiusa GT2
Codice prodotto	FAB002
EAN	6975337031246
Compatibilità	Bambu Lab serie P1, P2S, serie X1 e X2D
Lunghezza	1.142 mm
Materiali	gomma e fibra di vetro
Colore	nero
Quantità	1 cinghia
Dimensioni confezione	70 × 90 × 12 mm
Peso confezione documentato	12 g

Il peso minimo logistico impostato nel negozio è distinto dal peso fisico documentato della confezione e non ne modifica il significato tecnico.

Sostituzione, tensionamento e verifica

Prima dell’intervento spegnere la stampante, scollegare l’alimentazione e abbassare o posizionare il piano come richiesto dalla guida del modello. L’accesso avviene dalla parte inferiore: la macchina deve essere appoggiata e protetta nel modo indicato, senza gravare su pannelli o componenti delicati.

Annotare il percorso della vecchia cinghia, montare FAB002 sulle pulegge e sulla ruota motrice senza torsioni, quindi verificare l’ingaggio uniforme dei denti. Dopo il tensionamento muovere il sistema come previsto per controllare che il piano salga e scenda senza impuntamenti. Richiudere le protezioni prima di alimentare la stampante ed eseguire homing e calibrazione necessari.

Domande frequenti

FAB002 è compatibile con P2S e X2D?

Sì. Le guide e le fonti correnti documentano FAB002 per P2S e X2D oltre alle serie P1 e X1.

Qual è la lunghezza della Z Belt?

La lunghezza nominale documentata è 1.142 mm.

Che cosa aziona questa cinghia?

Trasmette il movimento del motore Z alle tre viti trapezoidali dell’asse verticale.

La confezione contiene più cinghie?

No. La dotazione documentata è una Z Belt FAB002.
