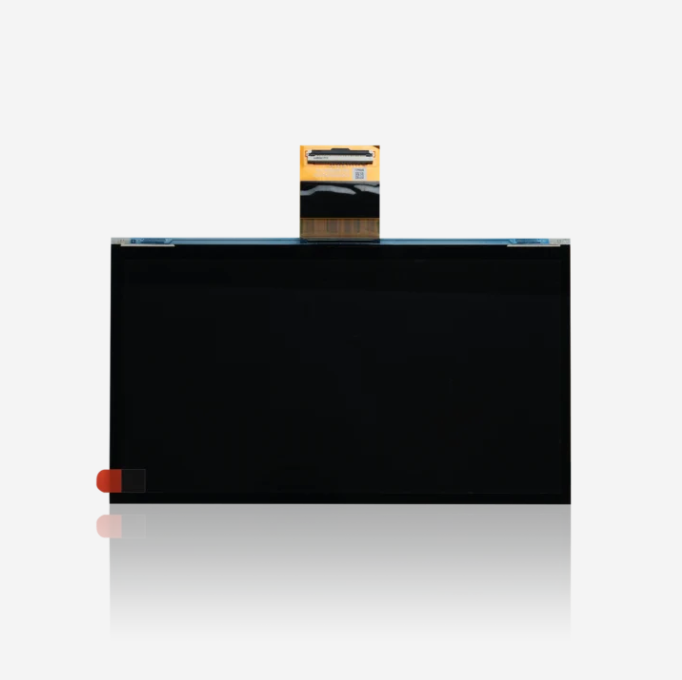

Phrozen Display LCD 12K per Sonic Mighty 12K

Phrozen Display LCD 12K: schermo di ricambio per Sonic Mighty 12K

Il Phrozen Display LCD 12K per Sonic Mighty 12K è il pannello monocromatico originale di ricambio progettato per ripristinare il sistema di esposizione della stampante 3D a resina Phrozen Sonic Mighty 12K. È indicato quando lo schermo originale presenta pixel danneggiati, crepe, zone non funzionanti o difetti che compromettono la corretta polimerizzazione degli strati.

Il pannello utilizza tecnologia 12K Mono-LCD con risoluzione di 11520 × 5120 pixel, permettendo alla Sonic Mighty 12K di raggiungere una risoluzione XY di circa 19 × 24 μm e riprodurre dettagli estremamente fini.

Mono-LCD ad alta trasmissione luminosa

La tecnologia monocromatica è progettata per offrire un'elevata trasmissione della luce UV e una buona resistenza termica. In combinazione con il Linear Projection LED Module della Sonic Mighty 12K, il display controlla l'immagine di ogni layer durante il processo di fotopolimerizzazione.

Caratteristiche principali

• Compatibilità: Phrozen Sonic Mighty 12K
• Tipologia: display monocromatico LCD di ricambio
• Dimensione nominale: circa 10,1 pollici
• Risoluzione: 11520 × 5120 pixel
• Risoluzione XY della stampante: 19 × 24 μm
• Tecnologia: 12K Mono-LCD
• Peso: circa 500 g
• Contenuto: 1 display LCD

Quando sostituire il display LCD

• Il test LCD mostra linee, macchie o zone scure
• Alcuni pixel non espongono più correttamente
• Le stampe falliscono sempre nella stessa area del piatto
• Il pannello presenta crepe o danni fisici
• Il display è stato danneggiato da resina fuoriuscita dalla vasca

Controlli prima della sostituzione

Prima di acquistare un nuovo LCD, Phrozen consiglia di verificare il ribbon cable del display. Un collegamento allentato o non correttamente inserito può causare anomalie durante il test LCD anche quando il pannello non è danneggiato.

Installazione del nuovo display

Per la sostituzione è necessario spegnere e scollegare la stampante, rimuovere copertura UV, piatto e vasca e aprire il pannello frontale. Il ribbon cable deve essere scollegato dalla scheda madre e dal display prima di rimuovere il vecchio LCD.

Dopo aver posizionato il nuovo pannello, ricollegare correttamente il cavo, applicare il nastro isolante lungo il bordo e completare il montaggio. Prima di reinstallare la vasca è necessario eseguire il test LCD integrato per verificare il corretto funzionamento.

Ricambio specifico per Sonic Mighty 12K

Questo display è dedicato alla Phrozen Sonic Mighty 12K. Non deve essere confuso con i pannelli 8K della Sonic Mighty 8K o con i display 14K e 16K utilizzati dalle versioni Sonic Mighty Revo.

Domande frequenti

Qual è la risoluzione del display?

Il pannello utilizza una risoluzione 12K di 11520 × 5120 pixel.

È compatibile con Sonic Mighty 8K?

No. Sonic Mighty 8K utilizza un display 8K differente. Questo ricambio è specifico per Sonic Mighty 12K.

Come posso controllare se il display è realmente guasto?

Phrozen consiglia di eseguire il test LCD e controllare prima il corretto inserimento e l'integrità del ribbon cable.

Lo schermo LCD è un componente soggetto a usura?

Sì. Phrozen considera il display LCD un componente consumabile che può richiedere la sostituzione dopo un periodo di utilizzo.
