Phrozen Display LCD 14K per Sonic Mighty Revo

Phrozen Display LCD 14K: schermo di ricambio per Sonic Mighty Revo

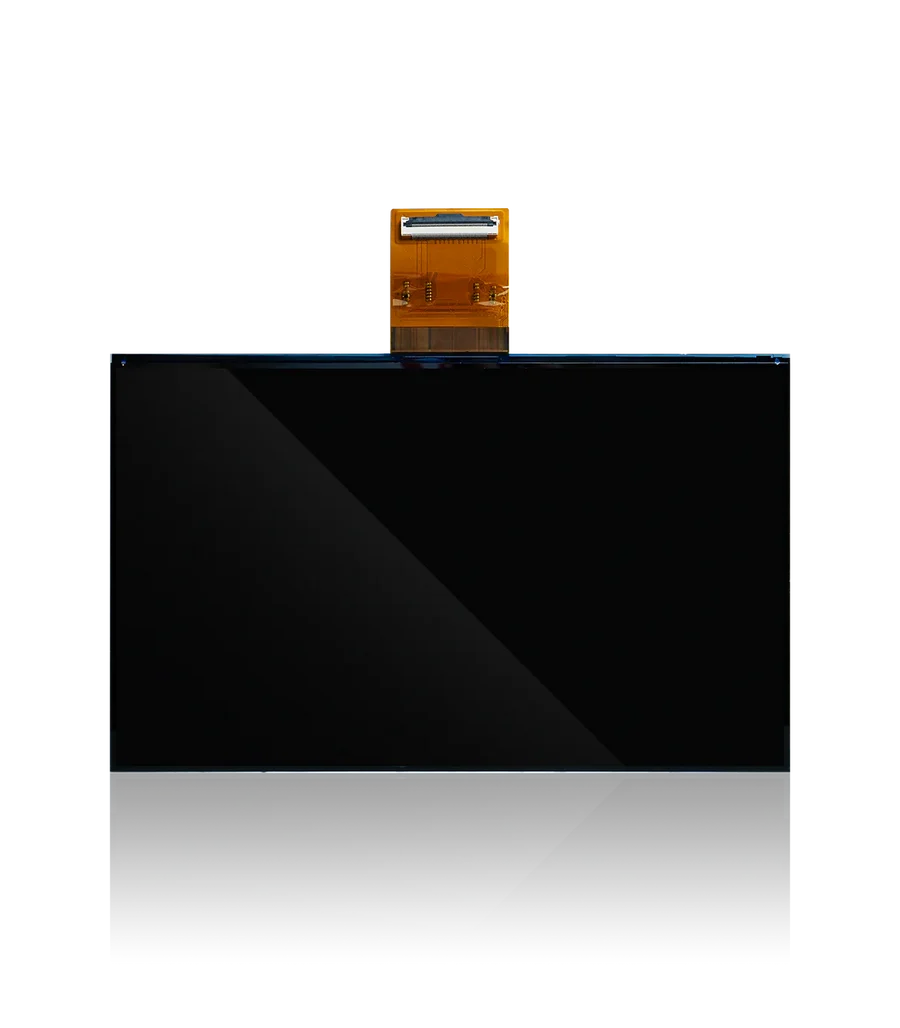

Il Phrozen Display LCD 14K per Sonic Mighty Revo è il pannello monocromatico originale di ricambio progettato per ripristinare il sistema di esposizione della stampante 3D a resina Phrozen Sonic Mighty Revo 14K.

Il display da 10,1 pollici utilizza tecnologia Mono-LCD ad alta trasmissione luminosa e una risoluzione di 13320 × 5120 pixel, permettendo alla Sonic Mighty Revo di raggiungere una risoluzione XY di circa 16,8 × 24,8 μm.

Mono-LCD 14K ad alta risoluzione

Il pannello controlla l'esposizione UV di ogni singolo layer durante la stampa. L'elevata densità di pixel consente di riprodurre texture, incisioni, piccoli dettagli e geometrie complesse con elevata precisione.

Caratteristiche principali

• Compatibilità: Phrozen Sonic Mighty Revo 14K
• Tipologia: display monocromatico LCD di ricambio
• Dimensione: 10,1 pollici
• Risoluzione: 13320 × 5120 pixel
• Risoluzione XY: 16,8 × 24,8 μm
• Tecnologia: 14K Mono-LCD
• Peso: 500 g
• Contenuto: 1 display LCD

Quando sostituire il display LCD

• Il test LCD mostra linee, macchie o aree scure
• Alcuni pixel non espongono correttamente
• Le stampe falliscono ripetutamente nella stessa zona del piatto
• Il pannello presenta crepe o danni fisici
• Una perdita di resina ha danneggiato lo schermo

Installazione del nuovo display

Prima della sostituzione spegnere e scollegare completamente la stampante, rimuovere piatto e vasca e seguire la procedura ufficiale Phrozen. Il vecchio LCD deve essere scollegato dal relativo ribbon cable e rimosso con attenzione.

Dopo l'installazione del nuovo pannello, collegare correttamente il cavo, fissare lo schermo utilizzando il frame tape specifico per Sonic Mighty Revo ed eseguire un LCD Test prima di reinstallare la vasca. Phrozen raccomanda inoltre una nuova calibrazione dell'asse Z dopo la sostituzione.

Frame tape e protezione LCD

Phrozen propone un frame tape specifico per il display da 10,1" della Sonic Mighty Revo e una protezione LCD dedicata. Questi componenti devono essere verificati separatamente e non sono indicati come inclusi con il display.

Domande frequenti

Qual è la risoluzione del display?

Il pannello utilizza una risoluzione 14K di 13320 × 5120 pixel.

È compatibile con Sonic Mighty 12K?

No. Sonic Mighty 12K utilizza un pannello 12K differente. Questo ricambio è specifico per Sonic Mighty Revo 14K.

È compatibile con Mighty Revo 16K?

No. La versione Revo 16K utilizza un display 16K dedicato oppure il relativo kit di upgrade.

Il frame tape è incluso?

La confezione ufficiale indica 1 display LCD. Il frame tape deve essere verificato o acquistato separatamente.
