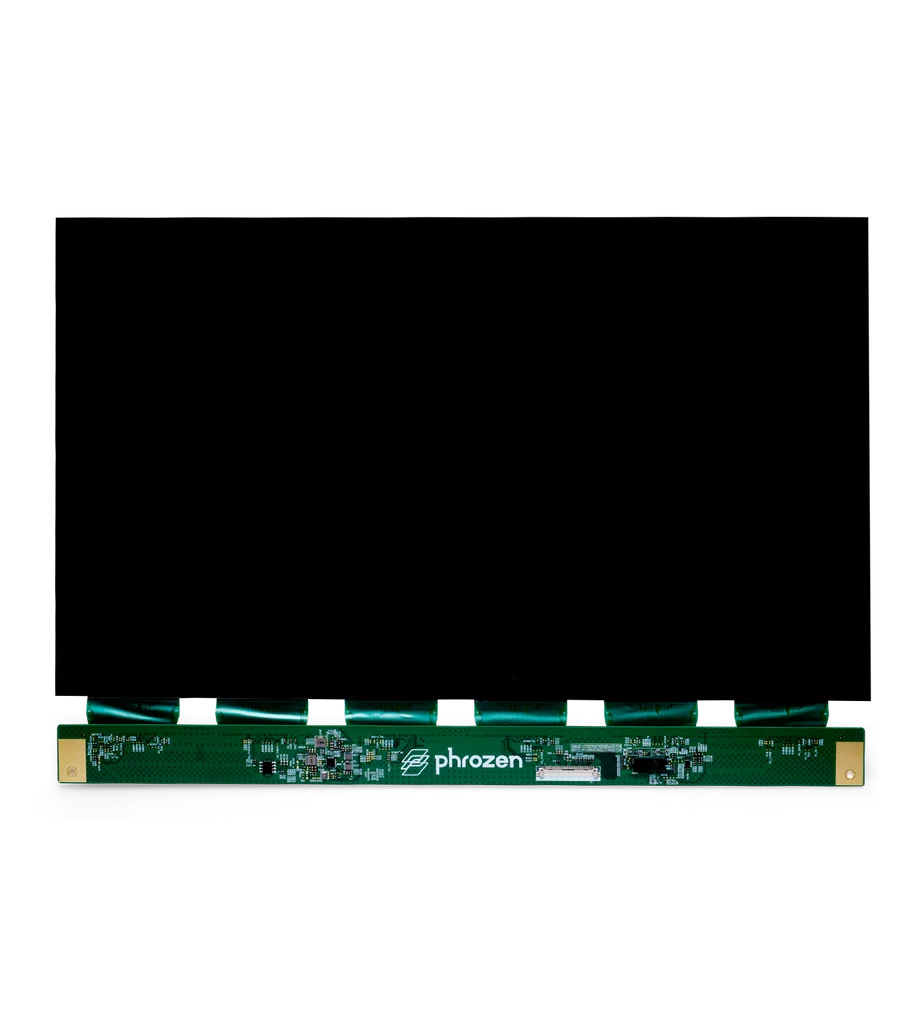

Phrozen Display LCD 15" 8K - Mega 8K / 8K S / V2

Phrozen Display LCD 15" 8K: schermo di ricambio per Sonic Mega

Il Phrozen Display LCD 15" 8K è il pannello monocromatico di ricambio per le stampanti 3D a resina della famiglia Phrozen Sonic Mega 8K. È progettato per ripristinare il sistema di esposizione quando il display originale presenta pixel danneggiati, zone non funzionanti, crepe o problemi che compromettono la corretta formazione degli strati.

Il pannello utilizza tecnologia Mono-LCD da 15 pollici con risoluzione 8K, offrendo un'ampia area di esposizione e una risoluzione XY di circa 43 μm sulle stampanti Sonic Mega compatibili.

Display monocromatico 8K da 15 pollici

La tecnologia monocromatica garantisce un'elevata trasmissione della luce UV e una maggiore resistenza termica rispetto ai tradizionali pannelli RGB. Questo permette alla sorgente ParaLED della stampante di polimerizzare gli strati con precisione mantenendo tempi di esposizione efficienti.

Compatibilità con la serie Sonic Mega

• Phrozen Sonic Mega 8K
• Phrozen Sonic Mega 8K S
• Phrozen Sonic Mega 8K V2

I tre modelli utilizzano un sistema di stampa da 15" 8K Mono-LCD. Phrozen commercializza tuttavia differenti riferimenti del ricambio in base alla versione della macchina: prima dell'installazione è quindi consigliabile verificare sempre SKU, revisione e collegamento del display.

Caratteristiche principali

• Tipologia: display monocromatico LCD di ricambio
• Dimensione: 15 pollici
• Risoluzione: 8K
• Risoluzione XY della serie Mega: circa 43 μm
• Area XY della serie Mega: circa 330 × 185 mm
• Tecnologia: Mono-LCD ad alta trasmissione luminosa
• Contenuto: 1 display LCD

Quando sostituire il display LCD

• Pixel o intere zone non vengono più esposti correttamente
• Il test LCD mostra linee, aree scure o anomalie
• Il pannello presenta crepe o danni fisici
• Le stampe falliscono ripetutamente nelle stesse zone del piatto
• La resina ha danneggiato il display dopo una perdita dalla vasca

Installazione del nuovo LCD

Prima della sostituzione spegnere e scollegare completamente la stampante, rimuovere vasca e piatto e pulire la superficie. Il vecchio LCD deve essere scollegato dal relativo ribbon cable e rimosso dopo aver eliminato il nastro di fissaggio.

Dopo aver installato il nuovo pannello, collegare correttamente il cavo LCD, sigillare il perimetro con il nastro dedicato e avviare un LCD Test prima di reinstallare la vasca. Phrozen raccomanda inoltre di ricalibrare l'asse Z dopo la sostituzione sui modelli per cui la procedura lo prevede.

Protezione e manutenzione

Per ridurre il rischio di danni dovuti a fuoriuscite di resina è consigliato utilizzare una protezione LCD compatibile. La serie Sonic Mega utilizza una protezione da circa 332 × 188 mm e un frame tape specifico per display da 15".

Domande frequenti

Il display è un Mono-LCD?

Sì. Phrozen utilizza un pannello monocromatico da 15" progettato per offrire elevata trasmissione della luce UV e buona resistenza termica.

È un display 8K?

Sì. Le stampanti Sonic Mega 8K, Mega 8K S e Mega 8K V2 utilizzano un sistema di esposizione 15" 8K con risoluzione XY di circa 43 μm.

Devo calibrare la stampante dopo la sostituzione?

È necessario eseguire almeno il test LCD e verificare il corretto montaggio. Per i modelli previsti dalla procedura Phrozen è inoltre raccomandata una nuova calibrazione dell'asse Z.

Lo schermo LCD è un componente consumabile?

Sì. Come tutti i display delle stampanti LCD/MSLA, il pannello è soggetto a usura e può richiedere la sostituzione nel tempo.
