Phrozen Elastomer EL400 Gray 1 kg

Phrozen Elastomer EL400 Gray 1 kg: resina elastomerica flessibile e resistente

La Phrozen Elastomer EL400 Gray 1 kg è una resina tecnica elastomerica progettata per realizzare componenti flessibili, resilienti e resistenti allo strappo. Grazie a un allungamento a rottura fino al 391% e a una durezza di 70-75 Shore A, permette di ottenere prototipi con comportamento simile alla gomma.

È indicata per applicazioni engineering, prototipazione funzionale, strutture lattice, ammortizzatori, grip, guarnizioni e componenti che devono deformarsi ripetutamente e ritornare alla forma originale.

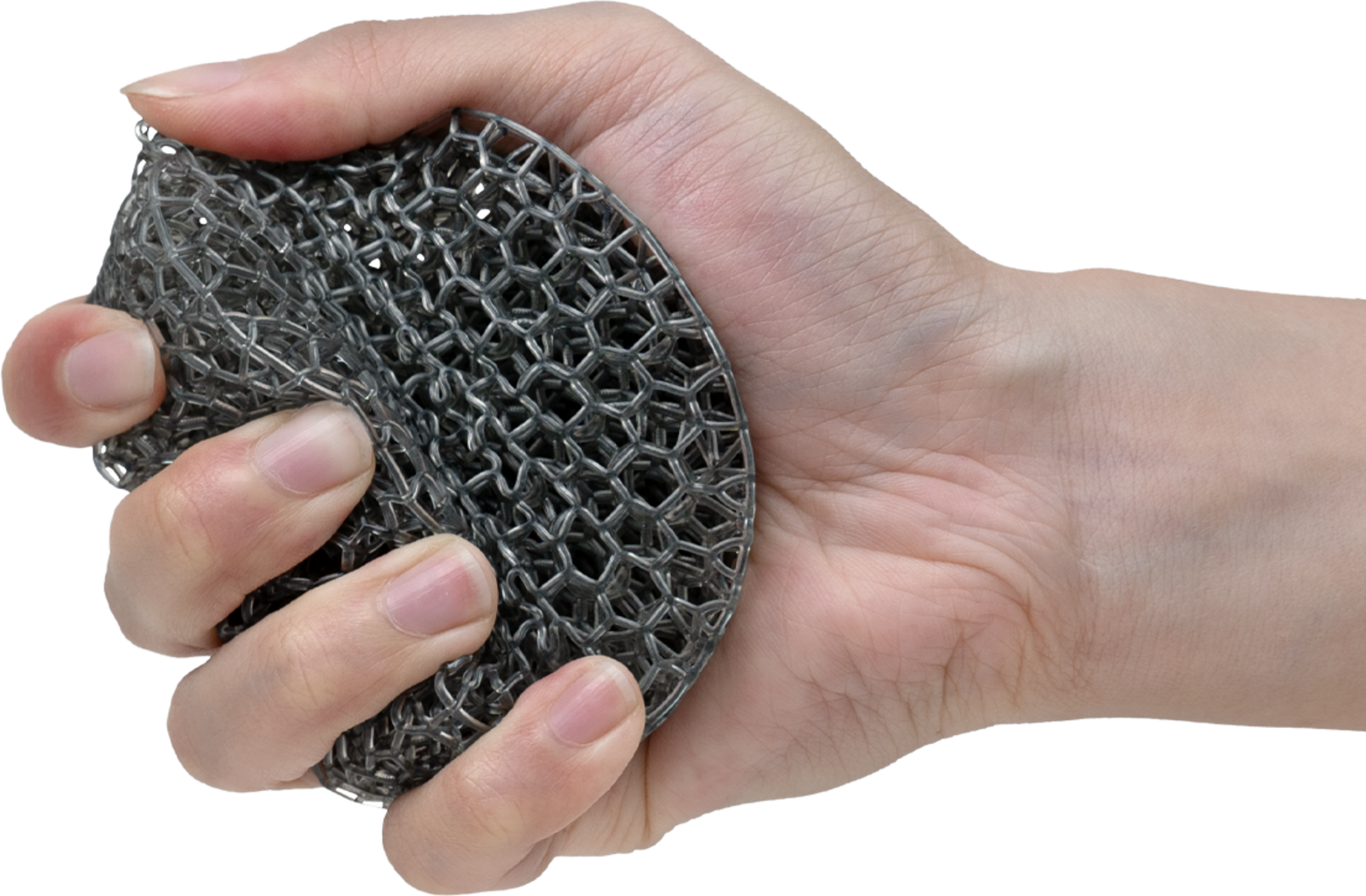

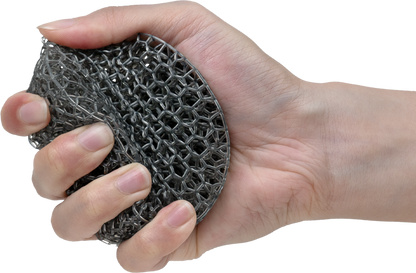

Elasticità elevata fino al 391%

Dopo il post-curing UV, EL400 raggiunge un allungamento a rottura del 391% con resistenza a trazione di 6,3 MPa. Un trattamento termico opzionale a 80 °C può aumentare la resistenza a trazione fino a 10,5 MPa e la resistenza allo strappo fino a 39,1 kN/m, riducendo leggermente l'elasticità.

Elevata resilienza e resistenza alla fatica

La resina offre una resilienza di rimbalzo del 40-45% dopo il curing UV e fino al 50-55% dopo il trattamento termico. Nei test Ross Flex effettuati dal produttore, i campioni trattati hanno superato 60.000 cicli di flessione, caratteristica utile per prototipi destinati a test ripetuti.

Caratteristiche tecniche

• Tipologia: resina elastomerica engineering
• Colore: Gray
• Formato: 1 kg
• Densità liquida: 1,04 g/cm³
• Viscosità: 2300-3000 mPa·s
• Durezza: 70-75 Shore A dopo curing UV
• Allungamento a rottura: 391% UV / 357% UV + trattamento termico
• Resistenza a trazione: 6,3 MPa UV / 10,5 MPa con trattamento termico
• Resistenza allo strappo: 31 kN/m UV / 39,1 kN/m con trattamento termico
• Resilienza di rimbalzo: 40-45% UV / 50-55% con trattamento termico

Applicazioni consigliate

• Guarnizioni e componenti simil-gomma
• Grip e impugnature flessibili

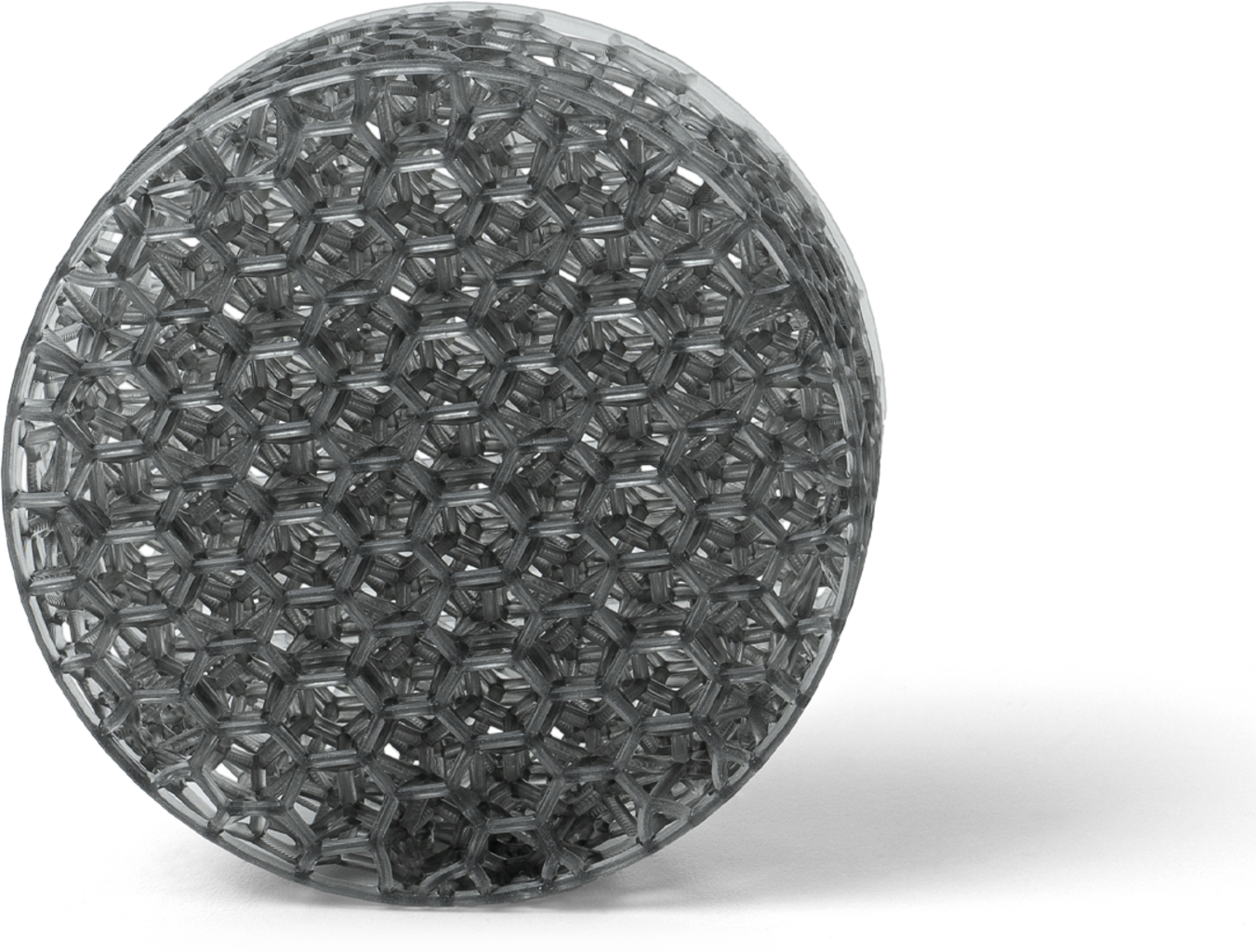

• Strutture lattice e ammortizzanti
• Prototipi elastomerici funzionali
• Componenti soggetti a flessione ripetuta
• Prototipi per test di deformazione e ritorno elastico

Indicazioni di stampa

Phrozen consiglia layer da 100 μm, pareti di almeno 1,5 mm e velocità di sollevamento di circa 120-150 mm/min. Quando possibile, la stampa direttamente sul piatto aiuta a ridurre le deformazioni. Per modelli supportati è importante utilizzare supporti sufficientemente robusti e lasciare spazio adeguato tra le strutture.

Lavaggio e post-polimerizzazione

Dopo la stampa, lavare il modello con etanolo al 95% senza lasciarlo immerso troppo a lungo. Phrozen consiglia quindi una post-polimerizzazione di circa 60 minuti con il modello immerso in glicerina. Per aumentare resistenza meccanica e allo strappo è possibile eseguire un trattamento termico aggiuntivo a 80 °C per 2 ore.

Domande frequenti

EL400 è simile alla gomma?

Sì. È una resina elastomerica con durezza 70-75 Shore A, elevata elasticità e buona capacità di ritornare alla forma originale dopo la deformazione.

Quanto può allungarsi?

Phrozen dichiara un allungamento a rottura del 391% dopo il normale post-curing UV.

È adatta a guarnizioni e componenti flessibili?

Sì. È indicata per grip, guarnizioni, strutture lattice e altri prototipi elastomerici, verificando sempre i requisiti dell'applicazione finale.

Il trattamento termico è obbligatorio?

No. È opzionale, ma può aumentare resistenza a trazione, allo strappo e resilienza, riducendo leggermente la duttilità.
