Phrozen LED Module - Sonic Mighty 8K / Mighty 12K

Phrozen LED Module: modulo LED di ricambio per Sonic Mighty 8K e 12K

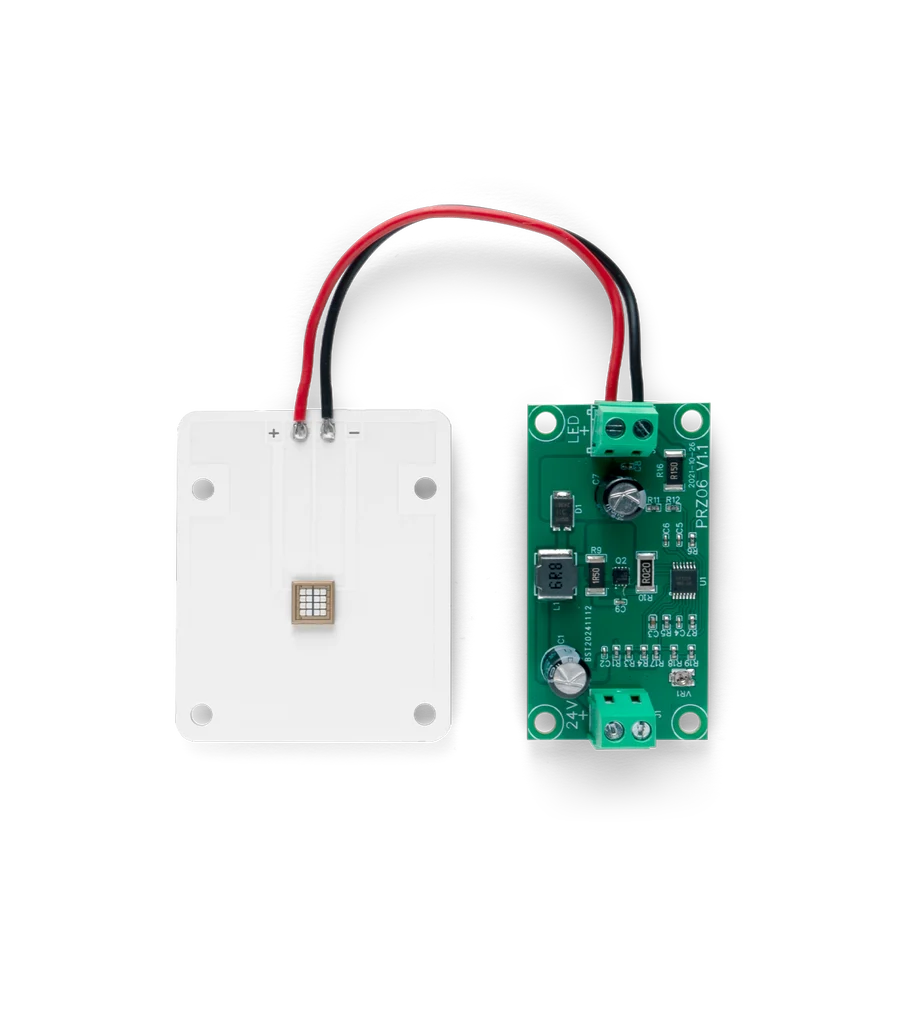

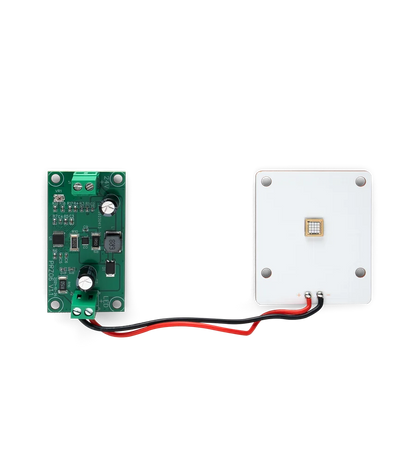

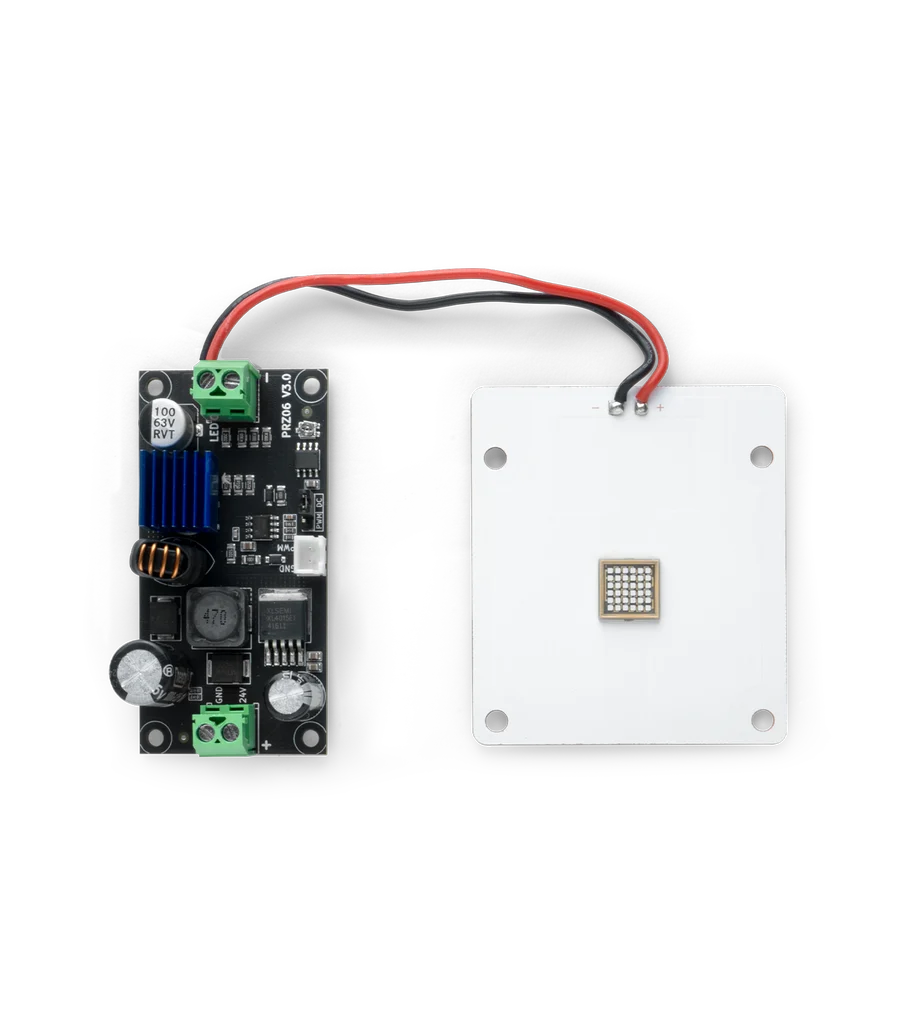

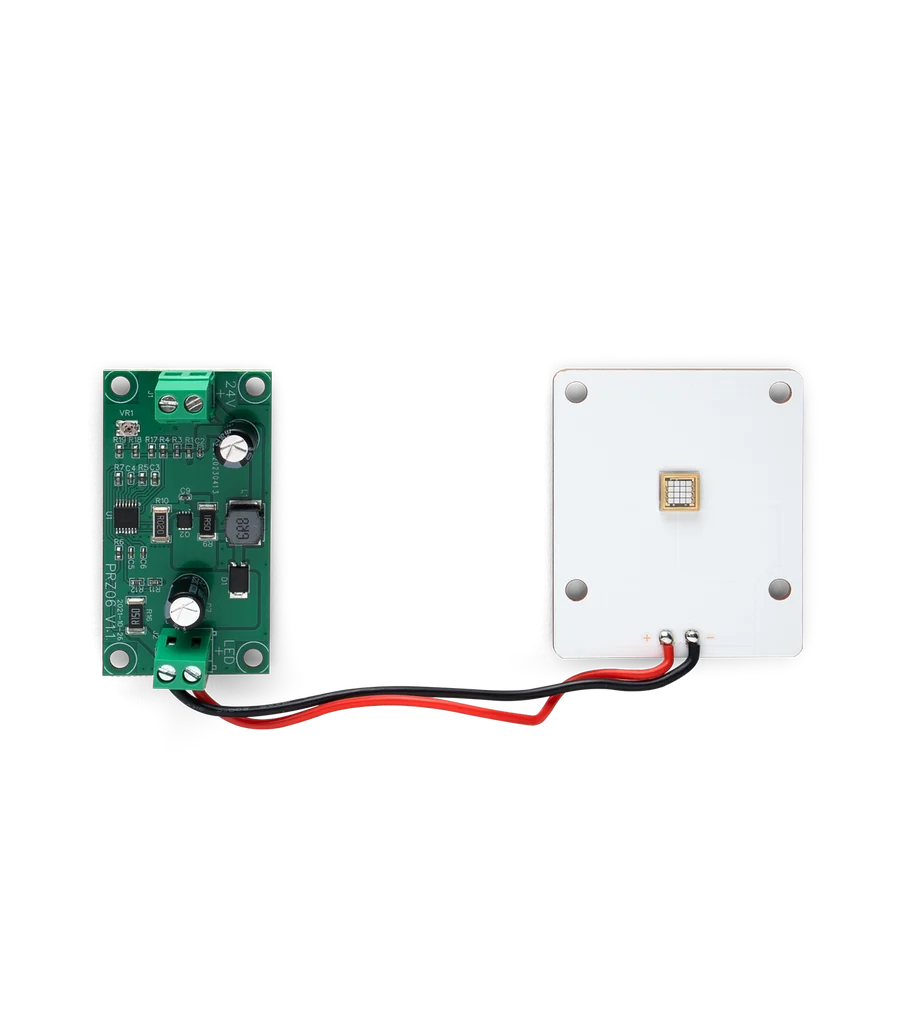

Il Phrozen LED Module per Sonic Mighty 8K / 12K è il ricambio originale del sistema di illuminazione UV utilizzato per la polimerizzazione della resina. Phrozen identifica il componente come COB LED & Driver, parte fondamentale del sistema di esposizione delle stampanti della serie Sonic Mighty.

Il modulo LED proietta la luce attraverso il display LCD, consentendo alla stampante di polimerizzare selettivamente ogni layer del modello. Un sistema LED correttamente funzionante è quindi essenziale per ottenere esposizioni uniformi, dettagli definiti e stampe affidabili.

Compatibilità

• Phrozen Sonic Mighty 8K
• Phrozen Sonic Mighty 12K

La Sonic Mighty 12K utilizza la piattaforma della Mighty 8K con upgrade 12K e Phrozen fornisce una procedura dedicata per la sostituzione del LED. Prima dell'installazione è comunque consigliabile verificare il modello e la revisione hardware della propria stampante.

Sistema LED COB per esposizione della resina

Il componente utilizza una sorgente LED Chip-on-Board (COB) integrata nel sistema ottico della stampante. La luce viene convogliata attraverso il gruppo lente e il display LCD per creare l'immagine UV necessaria alla polimerizzazione della resina.

Quando sostituire il modulo LED

• La luce UV non si accende durante l'LCD Test
• L'illuminazione appare sensibilmente più debole del normale
• Sono presenti zone con esposizione insufficiente
• Il LED COB presenta segni visibili di bruciatura
• Le stampe falliscono a causa di una polimerizzazione insufficiente o irregolare

Verifiche prima della sostituzione

Prima di sostituire il modulo Phrozen consiglia di eseguire l'LCD Test e verificare visivamente il LED COB. È inoltre importante controllare che i collegamenti dei cavi rosso e nero sui terminali del sistema LED siano correttamente fissati, poiché un collegamento allentato può impedire l'accensione della sorgente UV.

Sostituzione del LED Module

La sostituzione richiede l'apertura della stampante e l'accesso al gruppo ottico interno. È necessario scollegare completamente l'alimentazione, rimuovere vasca e piatto e accedere al LED COB posto sotto il gruppo lente.

Durante l'intervento vengono rimossi il gruppo lente e i collegamenti del driver LED. Dopo aver installato il nuovo componente, tutti i cablaggi devono essere ripristinati correttamente e la stampante deve essere verificata tramite l'LCD Test integrato.

Importante per la sicurezza

Non guardare direttamente la sorgente UV quando il LED è acceso. Prima di effettuare qualsiasi intervento interno, spegnere la stampante e scollegarla completamente dalla rete elettrica.

Domande frequenti

A cosa serve il LED Module?

Genera la luce UV che attraversa il display LCD e polimerizza selettivamente la resina durante ogni layer della stampa.

È compatibile con Sonic Mighty 12K?

La Mighty 12K utilizza la piattaforma della Mighty 8K con upgrade 12K e Phrozen pubblica una procedura specifica per la sostituzione del relativo LED.

Come verifico se il LED è guasto?

Phrozen consiglia di eseguire l'LCD Test, controllare visivamente il COB LED e verificare i collegamenti dei terminali prima di procedere alla sostituzione.

Devo guardare direttamente il LED durante il test?

No. La luce UV può essere dannosa per gli occhi e non deve essere osservata direttamente quando il sistema è acceso.
