Phrozen LED Module - Sonic Mini 8K

Phrozen LED Module: modulo LED di ricambio per Sonic Mini 8K

Il Phrozen LED Module per Sonic Mini 8K è il ricambio originale del sistema di illuminazione UV della stampante 3D a resina Phrozen Sonic Mini 8K. Phrozen identifica il componente come COB LED & Driver, parte fondamentale del sistema di esposizione utilizzato per polimerizzare ogni layer attraverso il display LCD.

La Sonic Mini 8K utilizza un Linear Projection LED Module progettato per ottenere un'elevata uniformità luminosa e supportare la precisione del display 7,1" 8K con risoluzione XY di 22 μm.

Compatibilità

• Phrozen Sonic Mini 8K

Questo ricambio è specifico per Sonic Mini 8K. Non deve essere considerato automaticamente compatibile con Sonic Mini 8K S, che dispone di una propria procedura e configurazione hardware.

Sorgente luminosa COB LED

Il LED Chip-on-Board genera la luce UV che attraversa il sistema ottico e il display LCD della stampante. L'immagine visualizzata sullo schermo determina quali aree della resina vengono polimerizzate durante ogni strato.

Phrozen dichiara che il sistema Linear Projection LED della Sonic Mini 8K migliora l'uniformità luminosa oltre il 90%, contribuendo a ottenere esposizioni consistenti sull'intera area di stampa.

Caratteristiche principali

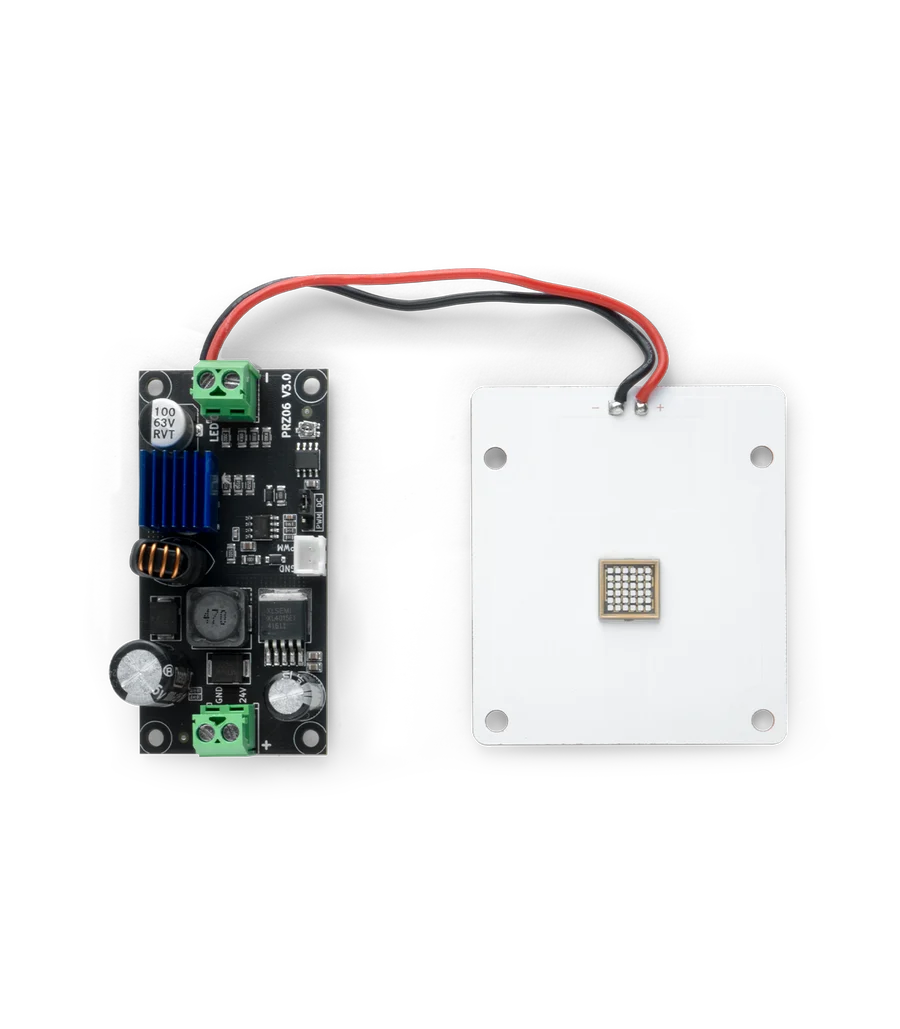

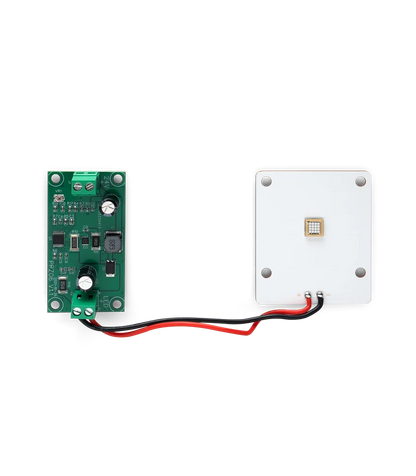

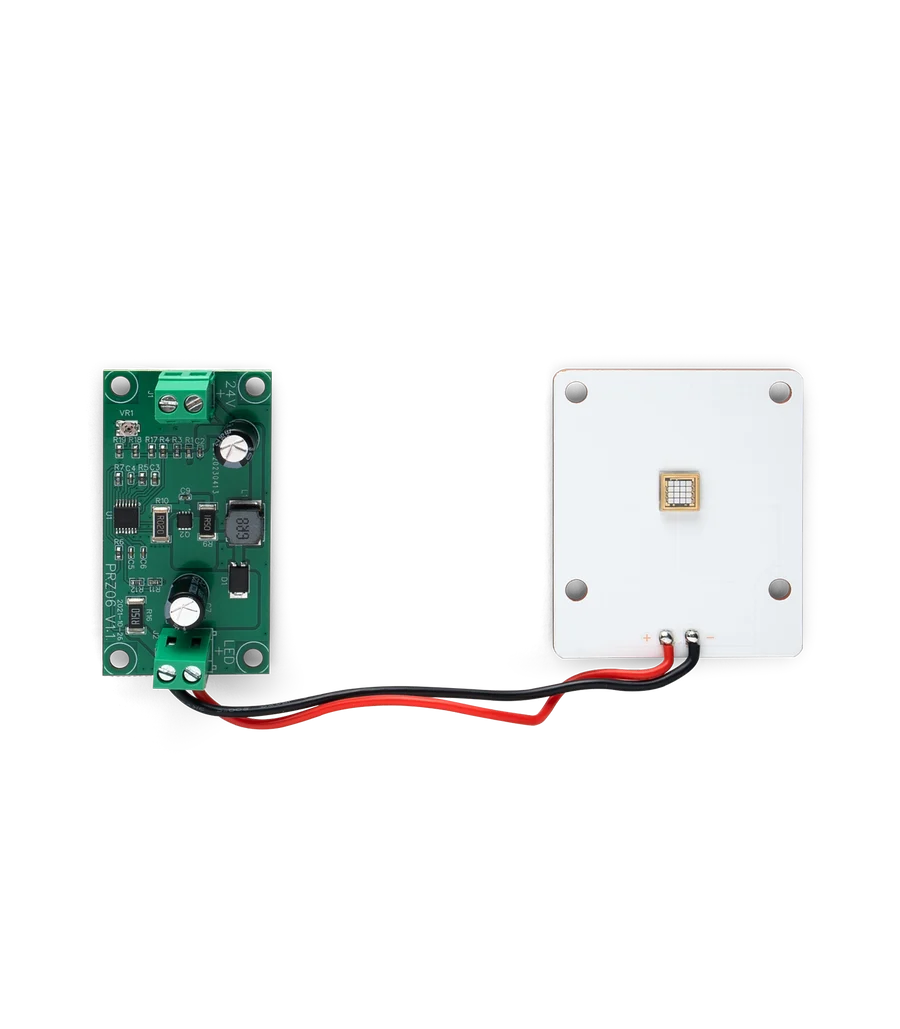

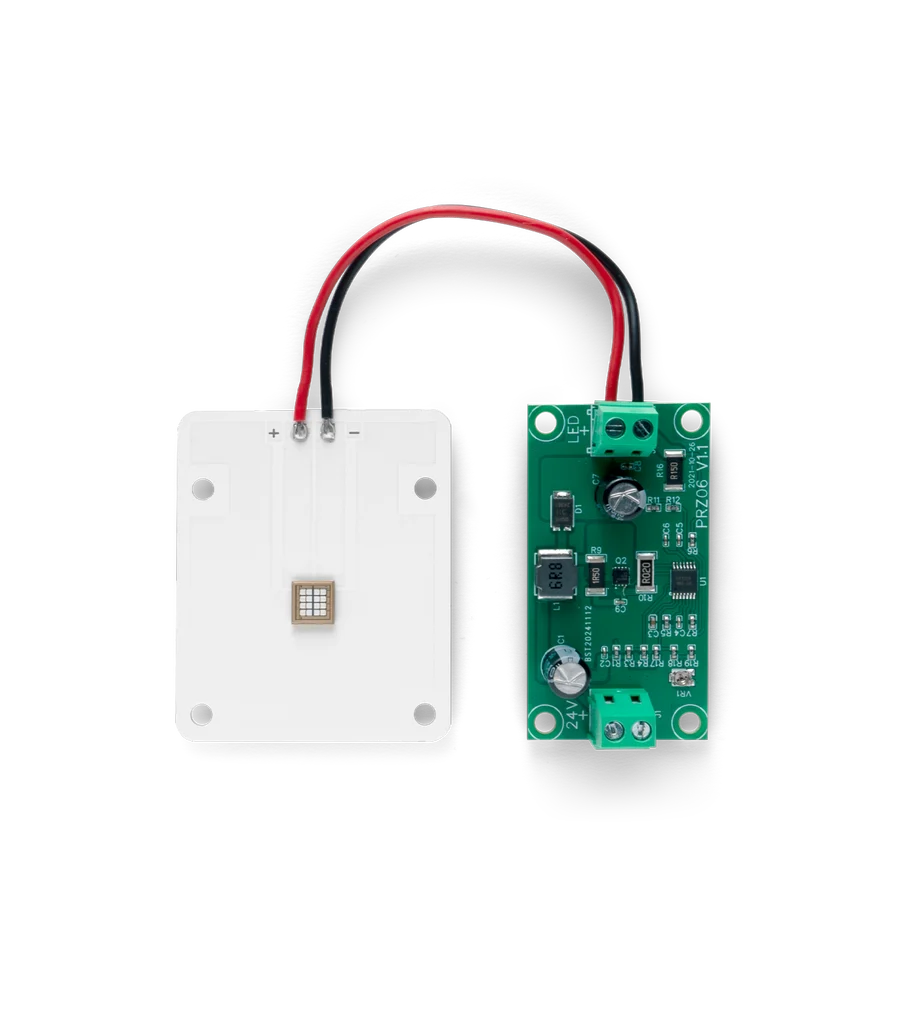

• Prodotto: COB LED & Driver
• Compatibilità: Phrozen Sonic Mini 8K
• Tipologia: modulo LED UV di ricambio
• Sistema ottico: Linear Projection LED Module
• Funzione: esposizione UV della resina attraverso il display LCD
• Display della stampante: 7,1" 8K Mono-LCD
• Risoluzione XY della stampante: 22 μm

Quando sostituire il LED Module

• Il LED non si accende durante l'LCD Test
• L'intensità luminosa risulta sensibilmente ridotta
• La resina non viene polimerizzata correttamente
• Sono presenti problemi di esposizione sull'area di stampa
• Il COB LED presenta segni di danneggiamento o bruciatura

Controlli prima della sostituzione

Prima di sostituire il modulo è consigliabile eseguire l'LCD Test integrato e controllare i collegamenti elettrici. Un connettore o un cablaggio non correttamente fissato può causare problemi di illuminazione anche quando il LED non è danneggiato.

Installazione

La procedura Phrozen prevede di spegnere e scollegare completamente la stampante, rimuovere vasca e piatto e aprire il pannello inferiore. Dopo aver rimosso il lens hood e il telaio della lente è possibile scollegare i cavi rosso e nero dalla scheda LED Driver e sostituire il COB LED.

Dopo il montaggio del nuovo componente, Phrozen raccomanda di eseguire l'LCD Test per verificare il corretto funzionamento del sistema di esposizione.

Sicurezza durante la manutenzione

La sorgente emette luce UV: non guardare direttamente il LED quando è acceso. Qualsiasi intervento interno deve essere effettuato con la stampante spenta e scollegata dall'alimentazione.

Domande frequenti

È compatibile con Sonic Mini 8K?

Sì. Phrozen commercializza il ricambio COB LED & Driver specificamente per Sonic Mini 8K.

È compatibile anche con Sonic Mini 8K S?

Non deve essere considerato automaticamente compatibile. Phrozen gestisce separatamente la sostituzione LED della Sonic Mini 8K S.

Come verifico se il LED funziona?

È possibile utilizzare la funzione LCD Test della stampante per controllare l'accensione e il funzionamento del sistema di illuminazione.

A cosa serve il LED Module?

Genera la luce UV che attraversa il display LCD e consente la polimerizzazione selettiva della resina durante la stampa.
