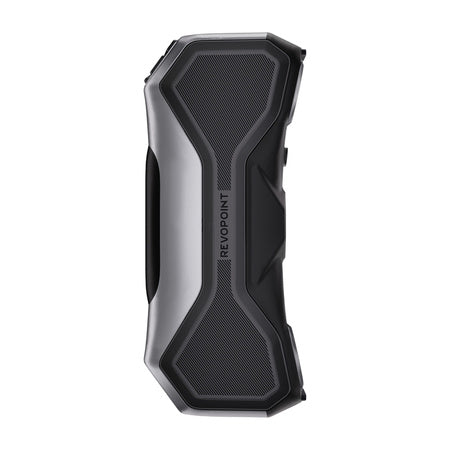

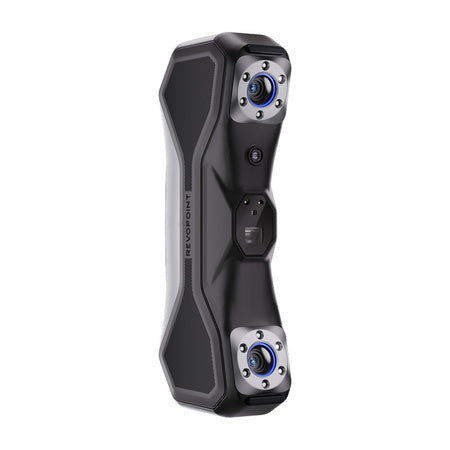

Revopoint MetroX - Advanced Edition

Revopoint MetroX Advanced Edition: scanner 3D a laser blu per reverse engineering e stampa 3D

Il Revopoint MetroX - Advanced Edition è uno scanner 3D professionale a luce blu progettato per acquisire oggetti piccoli e medi con alta precisione, velocità e flessibilità. Combina laser blu multilinea e luce strutturata full-field, offrendo un workflow versatile per reverse engineering, stampa 3D, controllo qualità, modellazione, prototipazione e digitalizzazione di componenti tecnici.

La Advanced Edition include tutto il contenuto della Standard Edition più il Marker Block Kit, un set di blocchi marker pensato per rendere più rapido e stabile il tracking durante la scansione di oggetti lisci, simmetrici o privi di dettagli riconoscibili.

Precisione fino a 0,01 mm e accuratezza fino a 0,02 mm

Revopoint MetroX offre una precisione single-frame fino a 0,01 mm e una accuratezza single-frame fino a 0,02 mm. L’accuratezza volumetrica dichiarata è pari a 0,025 mm + 0,05 mm × L, dove L rappresenta la lunghezza dell’oggetto in metri.

Queste caratteristiche lo rendono adatto a componenti tecnici, parti meccaniche, oggetti stampati in 3D, modelli per reverse engineering, prototipi funzionali, piccole attrezzature, oggetti di design e acquisizioni dove serve un modello 3D dettagliato e dimensionalmente affidabile.

• Precisione single-frame: fino a 0,01 mm
• Accuratezza single-frame: fino a 0,02 mm
• Accuratezza volumetrica: 0,025 mm + 0,05 mm × L
• Distanza punti fusa: fino a 0,05 mm
• Oggetti consigliati: piccoli e medi

Advanced Edition con Marker Block Kit incluso

La differenza principale tra Revopoint MetroX Standard Edition e Revopoint MetroX Advanced Edition è il Marker Block Kit. Questo kit permette di creare rapidamente un ambiente ricco di marker intorno all’oggetto, senza dover applicare manualmente adesivi su ogni superficie.

È particolarmente utile quando si scansionano oggetti lisci, simmetrici, piccoli, privi di texture o con pochi dettagli geometrici. I blocchi marker migliorano il tracking e rendono più stabile l’allineamento dei frame durante la scansione.

• Ball Marker: 10 pezzi magnetici
• Dome Marker: 10 pezzi magnetici
• Pyramid Marker: 4 pezzi magnetici
• Bar Marker: 4 pezzi
• Markers 6 mm: 500 pezzi

4 modalità di scansione con luce blu

Revopoint MetroX offre modalità di scansione pensate per adattarsi a superfici e geometrie diverse. La combinazione tra laser blu e luce strutturata permette di lavorare su componenti tecnici, oggetti scuri, superfici complesse e modelli ricchi di dettagli.

• 14 Blue Cross Laser Lines: modalità laser a linee incrociate per scansioni rapide e superfici complesse
• 7 Blue Parallel Laser Lines: modalità laser parallela per dettagli, bordi e geometrie più precise
• 62 Line Blue Full-field Structured Light: modalità luce strutturata full-field per acquisizione rapida
• Auto Turntable Mode: scansione automatizzata con Dual-axis Turntable

Laser blu multilinea fino a 800.000 punti/s

In modalità Multi-line Blue Laser, MetroX può acquisire fino a 800.000 punti al secondo. Questa modalità è indicata per componenti tecnici, parti meccaniche, oggetti con superfici scure o lucide e modelli dove è importante mantenere un buon controllo geometrico.

Le modalità laser richiedono l’utilizzo dei marker per mantenere un tracking stabile. Il Marker Block Kit incluso nella Advanced Edition rende più rapido preparare la scena, soprattutto quando l’oggetto non permette di applicare facilmente marker adesivi.

Luce strutturata full-field fino a 7.000.000 punti/s

La modalità Full-field Blue Light può raggiungere fino a 7.000.000 punti al secondo. È utile per acquisire rapidamente oggetti ricchi di feature e superfici con dettagli riconoscibili, offrendo una nuvola di punti densa in tempi ridotti.

Questa modalità è ideale quando l’obiettivo è digitalizzare velocemente un oggetto piccolo o medio, soprattutto se la superficie presenta geometrie o texture sufficienti per il tracking.

Area di cattura flessibile

MetroX lavora a una distanza compresa tra 200 e 400 mm. L’area di cattura varia in base alla distanza: a 200 mm acquisisce un’area di circa 160 × 70 mm, mentre a 400 mm arriva a circa 320 × 215 mm.

Questa flessibilità permette di passare da piccoli dettagli a superfici più ampie senza cambiare scanner, adattando il workflow alle dimensioni dell’oggetto.

• Distanza di lavoro: 200 – 400 mm
• Area di cattura a 200 mm: 160 × 70 mm
• Area di cattura a 400 mm: 320 × 215 mm
• Campo visivo angolare: 43 × 33°
• Volume minimo consigliato: 10 × 10 × 10 mm
• Volume massimo consigliato: 1 × 1 × 1 m

Tracking Feature, Marker e Global Marker

Revopoint MetroX supporta tre metodi di tracking: Feature, Marker e Global Marker. Il tracking tramite marker è necessario nelle modalità laser, mentre nella scansione a luce strutturata può essere opzionale su oggetti con dettagli sufficienti.

Per oggetti lisci, simmetrici o privi di riferimenti, il Marker Block Kit incluso nella Advanced Edition aiuta a mantenere l’allineamento e a ridurre errori durante la fusione dei dati.

Scansione colore in Auto Turntable Mode

MetroX integra una camera RGB da 2 megapixel. La scansione colore è disponibile in modalità Auto Turntable Mode, utile per creare modelli 3D con texture e colore quando il risultato deve essere usato per visualizzazione, catalogazione, presentazioni o contenuti digitali.

Per applicazioni tecniche, reverse engineering e stampa 3D, la priorità resta la qualità geometrica del modello; il colore è un valore aggiunto per workflow visivi.

Dual-axis Turntable incluso

La dotazione Standard inclusa nella Advanced Edition comprende anche il Dual-axis Turntable. In combinazione con Revo Metro e MetroX, consente scansioni automatiche one-click, particolarmente utili per piccoli componenti, oggetti da catalogare, modelli da riprodurre e workflow ripetibili.

Il turntable permette di mantenere l’oggetto stabile, ridurre l’intervento manuale e ottenere acquisizioni più uniformi.

Revo Metro incluso gratuitamente

MetroX lavora con il software Revo Metro, pensato per gestire acquisizione, fusione della nuvola di punti, meshing, editing, unione, importazione ed esportazione dei modelli 3D.

I formati di esportazione supportati includono PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, rendendo i modelli utilizzabili in software CAD, mesh editing, slicing per stampa 3D, visualizzazione, modellazione e reverse engineering.

Compatibilità con Windows e macOS

Revopoint MetroX è compatibile con Windows 10/11 a 64 bit e macOS 11.0 o superiore. Per le modalità laser più impegnative è consigliato un computer con hardware adeguato, in particolare GPU NVIDIA compatibile per accelerazione su Windows.

Le GPU AMD e le GPU Mac non supportano attualmente l’accelerazione nelle modalità laser; per questo motivo, per ottenere le migliori prestazioni in scansione laser è consigliato un PC Windows con GPU NVIDIA.

Connessione USB Type-C

MetroX utilizza connessione USB Type-C e richiede alimentazione DC 12 V, 3 A. La connessione cablata è pensata per garantire stabilità durante la scansione, soprattutto in ambito tecnico, laboratorio e produzione.

A differenza di altri scanner Revopoint più recenti, MetroX non è pensato come scanner wireless Wi-Fi: il workflow principale avviene tramite collegamento USB al computer.

Dimensioni compatte e peso 508 g

Con dimensioni di 209 × 88 × 44 mm e peso di circa 508 g, MetroX è uno scanner portatile e maneggevole, adatto sia all’uso handheld sia alla scansione desktop con treppiede e turntable.

La presenza di 4 pulsanti fisici rende più pratico il controllo durante la scansione, permettendo di gestire le funzioni principali direttamente dal dispositivo.

Scansione di superfici difficili

MetroX può scansionare oggetti neri direttamente nelle modalità Cross Lines e Parallel Lines. Per ottenere dettagli migliori, Revopoint consiglia comunque l’utilizzo di spray opacizzante su superfici nere, trasparenti, speculari o molto riflettenti, soprattutto in modalità Full-field Structured Light.

Per superfici trasparenti o a specchio, lo spray di scansione è generalmente necessario per ottenere un risultato stabile e completo.

Sicurezza laser Class 2M

MetroX utilizza un proiettore laser Class 2M. È importante evitare di guardare direttamente il fascio laser da vicino e non osservare il laser tramite strumenti ottici come lenti, telescopi o fotocamere, perché potrebbero concentrare il fascio e aumentare il rischio per la vista.

Lo scanner è progettato per oggetti piccoli e medi e non è indicato per la scansione di persone o animali.

Contenuto della confezione Advanced Edition

• Revopoint MetroX 3D Scanner
• Wrist Strap

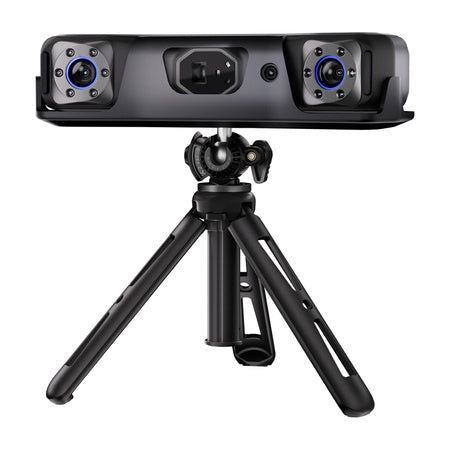

• Tripod & Scanner Cradle
• Power Adapter
• Dual-axis Turntable
• Calibration Board
• Markers 6 mm × 500
• USB Type-A to Type-C Cable
• USB Type-C to Type-A Adapter
• Carrying Case
• Sample Bust
• Quick Start Guide
• Certificate & Warranty Card
• Ball Marker × 10, magnetici
• Dome Marker × 10, magnetici
• Pyramid Marker × 4, magnetici
• Bar Marker × 4
• Marker Block Kit

Specifiche tecniche principali

• Modello: Revopoint MetroX
• Edizione: Advanced Edition
• Tipo scanner: handheld e desktop
• Tecnologia: Multi-line Laser Scan + Full-field Structured Light Scan
• Oggetti consigliati: piccoli e medi
• Precisione single-frame: fino a 0,01 mm
• Accuratezza single-frame: fino a 0,02 mm
• Accuratezza volumetrica: 0,025 mm + 0,05 mm × L
• Distanza punti fusa: fino a 0,05 mm
• Distanza di lavoro: 200 – 400 mm
• Area di cattura a 200 mm: 160 × 70 mm
• Area di cattura a 400 mm: 320 × 215 mm
• Campo visivo: 43 × 33°
• Volume minimo: 10 × 10 × 10 mm
• Volume massimo: 1 × 1 × 1 m
• Velocità laser multilinea: fino a 800.000 punti/s
• Velocità full-field blue light: fino a 7.000.000 punti/s
• Camera RGB: 2 MP
• Scansione colore: solo in Auto Turntable Mode
• Tracking: Feature, Marker, Global Marker
• Outdoor scanning: no
• Sorgente luce: 14 Blue Cross Laser Lines, 7 Blue Parallel Laser Lines, 62 Line Blue Full-field Structured Light
• Fill light: 12 LED blu
• CPU integrata: ARM quad-core 2,0 GHz
• Pulsanti: 4
• Connessione: USB Type-C
• Alimentazione: DC 12 V, 3 A
• Peso scanner: 508 g
• Dimensioni scanner: 209 × 88 × 44 mm
• Formati output: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
• Ricalibrazione utente: sì
• Accessori supportati: Dual-axis Turntable, Marker Block Kit

Requisiti computer

• Sistemi compatibili: Windows 10/11 64-bit, macOS 11.0 o superiore
• Requisiti minimi macOS: CPU M1 Pro / Max / Ultra, RAM almeno 16 GB
• Requisiti minimi Windows: Intel i7 13ª generazione o AMD Ryzen 7 5800, RAM almeno 32 GB, GPU NVIDIA GeForce RTX 3060 8 GB
• Requisiti consigliati macOS: M2 Pro / Max / Ultra o M3 Pro / Max / Ultra, RAM almeno 24 GB
• Requisiti consigliati Windows: Intel i9 12ª generazione o superiore, RAM almeno 64 GB, GPU NVIDIA RTX 4060 8 GB o superiore

Quando scegliere Revopoint MetroX Advanced Edition

• Quando vuoi uno scanner 3D a luce blu per oggetti piccoli e medi
• Quando ti serve un kit completo con Marker Block Kit incluso
• Quando devi scansionare oggetti lisci, simmetrici o privi di feature
• Quando lavori su reverse engineering e stampa 3D
• Quando vuoi acquisire parti meccaniche o componenti tecnici
• Quando vuoi usare laser blu e luce strutturata nello stesso scanner
• Quando vuoi una soluzione desktop e handheld
• Quando ti serve un output compatibile con STL, OBJ, PLY e 3MF

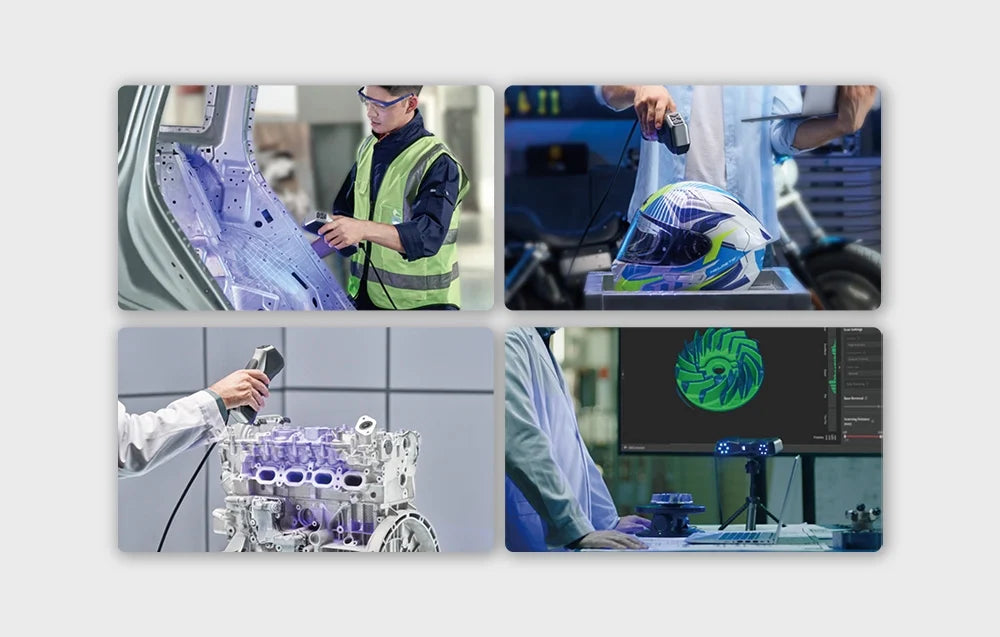

Applicazioni consigliate

• Reverse engineering
• Scansione 3D per stampa 3D
• Digitalizzazione di componenti tecnici
• Prototipazione e sviluppo prodotto
• Controllo qualità leggero
• Riproduzione di parti fuori produzione
• Modellazione CAD da scansione
• Restauro e conservazione digitale
• Design industriale
• Automotive, maker, laboratori e scuole tecniche

MetroX Advanced Edition vs Standard Edition

La Standard Edition include scanner, treppiede, scanner cradle, alimentatore, Dual-axis Turntable, calibration board, 500 marker da 6 mm, cavo USB, adapter USB, carrying case, sample bust, guida rapida e documentazione.

La Advanced Edition aggiunge il Marker Block Kit, composto da marker magnetici e blocchi di riferimento. È la scelta più completa per chi vuole un workflow più rapido e stabile su oggetti difficili da tracciare.

MetroX Advanced Edition vs MetroX Pro Advanced Edition

MetroX Advanced Edition e MetroX Pro Advanced Edition condividono la stessa filosofia, ma MetroX Pro offre prestazioni superiori, più linee laser e maggiore velocità in modalità laser. MetroX standard utilizza 14 linee laser blu incrociate e 7 linee laser blu parallele, mentre MetroX Pro utilizza 30 linee laser blu incrociate e 15 linee laser blu parallele.

Se cerchi il massimo livello della serie, MetroX Pro è la versione più avanzata. Se invece vuoi una soluzione professionale completa ma più equilibrata nel prezzo, MetroX Advanced Edition è una scelta molto interessante.

Consigli pratici di utilizzo

• Usa i marker nelle modalità laser
• Utilizza il Marker Block Kit quando l’oggetto è piccolo, liscio o senza dettagli
• Usa il Dual-axis Turntable per oggetti piccoli e scansioni ripetibili
• Per superfici trasparenti o speculari, usa spray opacizzante
• Per superfici nere o molto riflettenti, valuta lo spray per migliorare il dettaglio
• Collega lo scanner direttamente al PC, evitando hub o docking station quando possibile
• Lascia riscaldare lo scanner prima di scansioni ad alta precisione
• Non guardare direttamente il laser e segui le indicazioni di sicurezza

Punti chiave

• Scanner 3D professionale a luce blu
• Advanced Edition con Marker Block Kit incluso
• Precisione single-frame fino a 0,01 mm
• Accuratezza single-frame fino a 0,02 mm
• Accuratezza volumetrica 0,025 mm + 0,05 mm × L
• 14 linee laser blu incrociate
• 7 linee laser blu parallele
• 62 linee blue full-field structured light
• Fino a 800.000 punti/s in laser multilinea
• Fino a 7.000.000 punti/s in full-field blue light
• Dual-axis Turntable incluso
• Marker Block Kit per oggetti featureless
• Tracking Feature, Marker e Global Marker
• Camera RGB 2 MP
• Output PLY, OBJ, STL, ASC, 3MF, GLTF e FBX
• Compatibile Windows e macOS
• Software Revo Metro incluso

Domande frequenti

Revopoint MetroX Advanced Edition include il Marker Block Kit?

Sì, la Advanced Edition include il contenuto della Standard Edition più Marker Block Kit.

Qual è la differenza tra Standard Edition e Advanced Edition?

La Standard Edition include scanner e accessori principali. La Advanced Edition aggiunge il Marker Block Kit, utile per velocizzare il posizionamento dei marker e migliorare il tracking su oggetti privi di feature.

Che accuratezza ha Revopoint MetroX?

MetroX ha accuratezza single-frame fino a 0,02 mm e accuratezza volumetrica 0,025 mm + 0,05 mm × L.

Che precisione ha?

La precisione single-frame arriva fino a 0,01 mm.

Quali modalità di scansione supporta?

Supporta 14 linee laser blu incrociate, 7 linee laser blu parallele, luce strutturata blue full-field a 62 linee e Auto Turntable Mode.

È incluso il Dual-axis Turntable?

Sì, il Dual-axis Turntable è incluso nella dotazione Standard e quindi anche nella Advanced Edition.

È wireless?

No, MetroX utilizza connessione USB Type-C. Non è uno scanner Wi-Fi.

Può scansionare superfici nere o lucide?

Sì, può scansionare superfici nere con le modalità Cross Lines e Parallel Lines. Per dettagli migliori o superfici trasparenti, speculari o molto riflettenti, è consigliato usare spray opacizzante.

Che formati esporta?

Supporta PLY, OBJ, STL, ASC, 3MF, GLTF e FBX.

È adatto alla stampa 3D?

Sì, i modelli possono essere esportati in formati compatibili con la stampa 3D, come STL, OBJ e 3MF.
