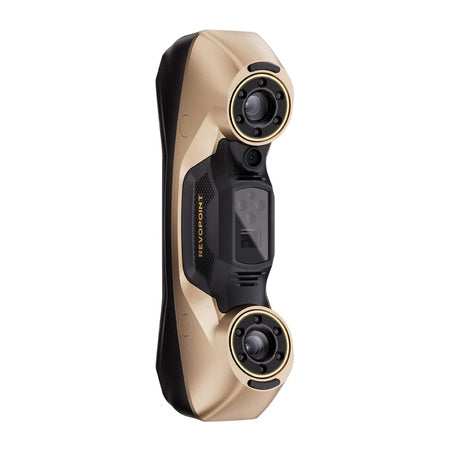

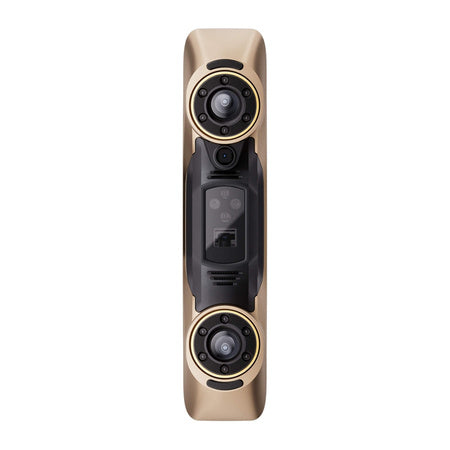

Revopoint MetroY Ultra - Standard Edition

Revopoint MetroY Ultra Standard Edition: scanner 3D metrologico a luce blu per reverse engineering e controllo qualità

Il Revopoint MetroY Ultra - Standard Edition è uno scanner 3D professionale progettato per acquisire oggetti piccoli e medi con alta precisione, velocità e versatilità. Combina scansione laser blu multilinea e luce strutturata full-field, offrendo 5 modalità di scansione per adattarsi a superfici complesse, dettagli fini, cavità, oggetti scuri o riflettenti e workflow tecnici.

È una soluzione indicata per reverse engineering, controllo qualità, ispezione dimensionale, prototipazione, stampa 3D, sviluppo prodotto, digitalizzazione di componenti industriali e acquisizione di modelli 3D ad alta fedeltà.

Precisione metrologica fino a 0,015 mm

MetroY Ultra raggiunge una accuratezza single-frame fino a 0,015 mm e una precisione single-frame fino a 0,01 mm. L’accuratezza volumetrica dichiarata è pari a 0,015 mm + 0,04 mm × L, dove L rappresenta la lunghezza dell’oggetto in metri.

Queste caratteristiche lo rendono adatto a componenti tecnici, parti meccaniche, oggetti industriali, prototipi funzionali e applicazioni dove è necessario ottenere modelli 3D dettagliati e dimensionalmente affidabili.

• Accuratezza single-frame: fino a 0,015 mm
• Precisione single-frame: fino a 0,01 mm
• Accuratezza volumetrica: 0,015 mm + 0,04 mm × L
• Distanza punti fusa: fino a 0,05 mm
• Oggetti consigliati: piccoli e medi

5 modalità di scansione a luce blu

Revopoint MetroY Ultra offre 5 modalità di scansione pensate per affrontare diversi tipi di geometrie e superfici. Questa flessibilità permette di scegliere la modalità più adatta in base al pezzo da acquisire, al livello di dettaglio richiesto e alle condizioni della superficie.

• 34 Blue Cross Laser Lines: scansione rapida di superfici ampie, scure o riflettenti
• 15 Blue Parallel Laser Lines: acquisizione di dettagli fini, bordi e geometrie complesse
• 1 Blue Deep Hole Single Laser Line: acquisizione di fori profondi, fessure, cavità e zone difficili
• 62 Line Blue Full-field Structured Light: scansione veloce marker-free di oggetti ricchi di dettagli
• Auto Turntable Mode: scansione automatizzata con Dual-axis Turntable per risultati ripetibili

Laser blu multilinea fino a 3.000.000 punti/s

In modalità laser multilinea, MetroY Ultra può acquisire fino a 3.000.000 punti al secondo. Questa velocità permette di ridurre i tempi di acquisizione e di lavorare in modo più efficiente su componenti industriali, superfici ampie e oggetti con geometrie complesse.

La modalità con 34 linee laser incrociate è particolarmente utile per catturare velocemente superfici piatte, nere, lucide o difficili, riducendo la necessità di spray in molte situazioni operative.

Luce strutturata full-field fino a 7.000.000 punti/s

La modalità Full-field Structured Light utilizza 62 linee a luce blu e può raggiungere fino a 7.000.000 punti al secondo. È ideale per acquisire rapidamente oggetti ricchi di dettagli, superfici con texture e modelli che possono essere tracciati tramite feature, marker o global marker.

Questa modalità è particolarmente utile quando si vuole ottenere una nuvola di punti densa in tempi ridotti, mantenendo un workflow pratico e flessibile.

Velocità fino a 90 fps

MetroY Ultra supporta velocità di scansione fino a 90 fps con GPU NVIDIA compatibile e fino a 60 fps con CPU. Questo consente un’acquisizione fluida e veloce, soprattutto quando si lavora con pezzi complessi o quando è importante ridurre i tempi di scansione.

Per sfruttare al meglio le prestazioni più elevate, è consigliato utilizzare un computer con hardware adeguato, in particolare una GPU NVIDIA supportata per l’accelerazione nelle modalità laser.

Scansione wireless Wi-Fi 6

Revopoint MetroY Ultra supporta la scansione wireless tramite Wi-Fi 6, sfruttando la potenza di elaborazione del computer collegato. Questo permette maggiore libertà di movimento durante la scansione e rende più semplice lavorare intorno all’oggetto senza essere limitati dal cavo.

La connessione USB Type-C resta disponibile per un workflow cablato stabile, utile in laboratorio, in produzione o quando si lavora su postazioni fisse.

Oggetti da 10 mm a 2 metri

MetroY Ultra è pensato per oggetti piccoli e medi, con volume minimo di scansione di 10 × 10 × 10 mm e volume massimo consigliato fino a 2 × 2 × 2 m.

Questa gamma di lavoro lo rende adatto a piccoli componenti tecnici, parti meccaniche, oggetti stampati in 3D, fusioni, stampi, utensili, sculture, elementi decorativi, parti automotive e componenti industriali di medie dimensioni.

• Volume minimo consigliato: 10 × 10 × 10 mm
• Volume massimo consigliato: 2 × 2 × 2 m
• Distanza di lavoro: 200 – 400 mm
• Area di cattura a 200 mm: 152 × 138 mm
• Area di cattura a 400 mm: 332 × 276 mm
• Campo visivo angolare: 49 × 38°

Scansione outdoor fino a 100.000 lux

In modalità laser multilinea, MetroY Ultra supporta la scansione in ambienti luminosi fino a 100.000 lux. Questo lo rende più adatto rispetto a molti scanner a luce strutturata tradizionali anche per acquisizioni in esterno o in ambienti molto illuminati.

La resa effettiva dipende comunque dalla superficie dell’oggetto, dalla distanza, dall’angolo di scansione e dalla modalità utilizzata.

Scansione a colori con camera RGB 2 MP

MetroY Ultra integra una camera RGB da 2 megapixel. La scansione colore è disponibile in modalità Auto Turntable Mode, utile per generare modelli 3D con texture e colori più realistici quando il workflow lo richiede.

Per applicazioni tecniche, reverse engineering e controllo qualità, la priorità resta la qualità geometrica del modello. Il colore è invece utile per visualizzazione, catalogazione, presentazioni, oggetti artistici e digitalizzazione visiva.

Tracking marker, global marker e feature

MetroY Ultra supporta tracking tramite Marker, Global Marker e Feature. Le modalità laser utilizzano marker e global marker, mentre la modalità full-field structured light può sfruttare anche il feature tracking.

La scelta del metodo di tracking dipende dalla superficie dell’oggetto. Su oggetti lisci, simmetrici o privi di dettagli, i marker aiutano a mantenere l’allineamento. Su superfici ricche di dettagli, il feature tracking può rendere il workflow più rapido.

Auto Turntable Mode con Dual-axis Turntable

La Standard Edition include il Dual-axis Turntable, utile per automatizzare la scansione e ottenere risultati ripetibili. In Auto Turntable Mode, MetroY Ultra può creare modelli accurati con un workflow più semplice, particolarmente utile per piccoli oggetti, componenti tecnici e acquisizioni ripetitive.

Questa modalità è consigliata quando si vuole ridurre l’intervento manuale, mantenere l’oggetto stabile e ottenere acquisizioni più uniformi.

Revo Metro incluso gratuitamente

MetroY Ultra include il software Revo Metro, compatibile con Windows e macOS. Il software permette di acquisire, modificare, unire, esportare e gestire modelli 3D offline.

I formati di esportazione supportati includono PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, rendendo i modelli utilizzabili in software CAD, mesh editing, slicing per stampa 3D, reverse engineering e visualizzazione.

Standard Edition vs CMM Edition

La MetroY Ultra Standard Edition include tutto il necessario per iniziare a scansionare: scanner, accessori principali, Dual-axis Turntable, marker, calibration board, treppiede, carrying case e Mobile Kit.

La CMM Edition aggiunge invece la Ball Plate certificata CMM e una licenza annuale di Revo Measure, pensate per workflow di verifica dimensionale e misurazione più avanzata. Se l’obiettivo principale è scansione 3D, reverse engineering e creazione di modelli digitali, la Standard Edition è la configurazione più equilibrata.

Contenuto della confezione Standard Edition

• Revopoint MetroY Ultra 3D Scanner
• Tripod
• USB Type-C to Type-C Cable
• Power Adapter
• Sample Bust
• Markers 6 mm × 500
• Dual-axis Turntable
• Carrying Case
• Calibration Board
• Mobile Kit 4th Gen

Specifiche tecniche principali

• Modello: Revopoint MetroY Ultra
• Edizione: Standard Edition
• Tipo scanner: handheld e desktop
• Tecnologia: Multi-line Laser Scan + Full-field Structured Light Scan
• Oggetti consigliati: piccoli e medi
• Precisione single-frame: fino a 0,01 mm
• Accuratezza single-frame: fino a 0,015 mm
• Accuratezza volumetrica: 0,015 mm + 0,04 mm × L
• Distanza punti: fino a 0,05 mm
• Distanza di lavoro: 200 – 400 mm
• Campo di cattura a 200 mm: 152 × 138 mm
• Campo di cattura a 400 mm: 332 × 276 mm
• Volume minimo: 10 × 10 × 10 mm
• Volume massimo: 2 × 2 × 2 m
• Velocità: fino a 90 fps con GPU NVIDIA, fino a 60 fps con CPU
• Point return rate: 3.000.000 punti/s in laser multilinea, 7.000.000 punti/s in luce strutturata full-field
• Camera RGB: 2 MP
• Tracking: Marker, Global Marker, Feature
• Scansione outdoor: fino a 100.000 lux in modalità laser multilinea
• Sorgenti luce: 34 linee laser blu incrociate, 15 linee laser blu parallele, 1 linea laser blu single line, 62 linee full-field structured light
• Fill light: 12 LED blu
• Wi-Fi: Wi-Fi 6
• Connessione: USB Type-C to Type-C
• Alimentazione: DC 12 V, 3 A
• Peso scanner: 450 g
• Dimensioni scanner: 211 × 94 × 47 mm
• Formati output: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Requisiti computer

Per usare MetroY Ultra è importante disporre di un computer adeguato, soprattutto nelle modalità laser più esigenti. Revopoint indica requisiti minimi e consigliati diversi per Windows e macOS.

• Sistemi compatibili: Windows 10/11 64-bit, macOS 11.0 o superiore
• Requisiti minimi macOS: CPU M2 Pro, RAM almeno 16 GB
• Requisiti minimi Windows: Intel i7 13th Gen o AMD Ryzen 7 5800, RAM almeno 32 GB, GPU NVIDIA GeForce RTX 3060 8 GB
• Requisiti consigliati macOS: M4 Pro o superiore, RAM almeno 24 GB
• Requisiti consigliati Windows: Intel i9 12th Gen o superiore, RAM almeno 64 GB, GPU NVIDIA RTX 4060 8 GB o superiore

Nota importante: l’accelerazione GPU nelle modalità laser richiede una scheda NVIDIA compatibile. Le GPU AMD e Mac non supportano attualmente l’accelerazione nelle modalità laser.

Quando scegliere Revopoint MetroY Ultra Standard Edition

• Quando vuoi uno scanner 3D ad alta accuratezza per componenti piccoli e medi
• Quando devi acquisire parti tecniche per reverse engineering
• Quando lavori con superfici scure, lucide o complesse
• Quando vuoi un sistema ibrido con laser blu e luce strutturata
• Quando vuoi scansione manuale e desktop nella stessa soluzione
• Quando ti serve un workflow completo con Dual-axis Turntable incluso
• Quando vuoi esportare modelli per CAD, mesh editing o stampa 3D
• Quando non hai necessità immediata della Ball Plate e della licenza Revo Measure incluse nella CMM Edition

Applicazioni consigliate

• Reverse engineering
• Controllo qualità
• Ispezione dimensionale
• Prototipazione e sviluppo prodotto
• Digitalizzazione di componenti industriali
• Scansione di oggetti stampati in 3D
• Riproduzione di parti fuori produzione
• Modellazione CAD da scansione
• Restauro e conservazione digitale
• Automotive, meccanica, design e ricerca

Consigli pratici di utilizzo

• Usa i marker su superfici lisce, simmetriche o prive di dettagli
• Utilizza la modalità 15 Parallel Lines per dettagli fini e bordi complessi
• Usa la Single Line per fori profondi, scanalature e cavità
• Scegli Full-field Structured Light per oggetti ricchi di feature e acquisizione rapida
• Usa Auto Turntable Mode per workflow ripetibili e piccoli componenti
• Per superfici trasparenti o molto riflettenti può essere necessario usare spray opacizzante
• Evita di guardare direttamente la sorgente laser e segui le indicazioni di sicurezza del produttore

Punti chiave

• Scanner 3D metrologico a luce blu per oggetti piccoli e medi
• Standard Edition completa di Dual-axis Turntable, marker, calibration board, case e Mobile Kit
• Accuratezza single-frame fino a 0,015 mm
• Precisione single-frame fino a 0,01 mm
• Accuratezza volumetrica 0,015 mm + 0,04 mm × L
• 5 modalità di scansione a luce blu
• 34 linee laser blu incrociate
• 15 linee laser blu parallele
• Linea singola per fori profondi e cavità
• Luce strutturata full-field a 62 linee
• Auto Turntable Mode
• Fino a 90 fps
• Fino a 3.000.000 punti/s in laser multilinea
• Fino a 7.000.000 punti/s in full-field structured light
• Wi-Fi 6 e USB Type-C
• Software Revo Metro incluso
• Output PLY, OBJ, STL, ASC, 3MF, GLTF e FBX

Domande frequenti

Revopoint MetroY Ultra Standard Edition è uno scanner metrologico?

Sì, MetroY Ultra è pensato per scansione 3D ad alta precisione, reverse engineering e applicazioni tecniche. Per workflow di misurazione avanzata con Ball Plate e Revo Measure incluso, Revopoint propone la CMM Edition.

Qual è l’accuratezza di MetroY Ultra?

L’accuratezza single-frame arriva fino a 0,015 mm, mentre l’accuratezza volumetrica è 0,015 mm + 0,04 mm × L.

Che differenza c’è tra Standard Edition e CMM Edition?

La Standard Edition include scanner e accessori principali. La CMM Edition aggiunge Ball Plate e licenza annuale Revo Measure per workflow di verifica dimensionale.

Quali modalità di scansione supporta?

Supporta 34 linee laser blu incrociate, 15 linee laser blu parallele, linea singola per fori profondi, luce strutturata full-field e Auto Turntable Mode.

È adatto a superfici scure o lucide?

Sì, le modalità laser blu sono pensate anche per superfici scure o lucide. Per superfici trasparenti, speculari o molto riflettenti può essere necessario usare spray opacizzante.

Può funzionare wireless?

Sì, supporta Wi-Fi 6 per scansione wireless tramite computer compatibile.

È incluso il software?

Sì, MetroY Ultra include Revo Metro, software per scansione, editing, fusione ed esportazione dei modelli.

Che formati esporta?

Supporta PLY, OBJ, STL, ASC, 3MF, GLTF e FBX.

È incluso il Dual-axis Turntable?

Sì, la Standard Edition include il Dual-axis Turntable.

È adatto alla stampa 3D?

Sì, i modelli possono essere esportati in formati compatibili con la stampa 3D, come STL, OBJ e 3MF.
