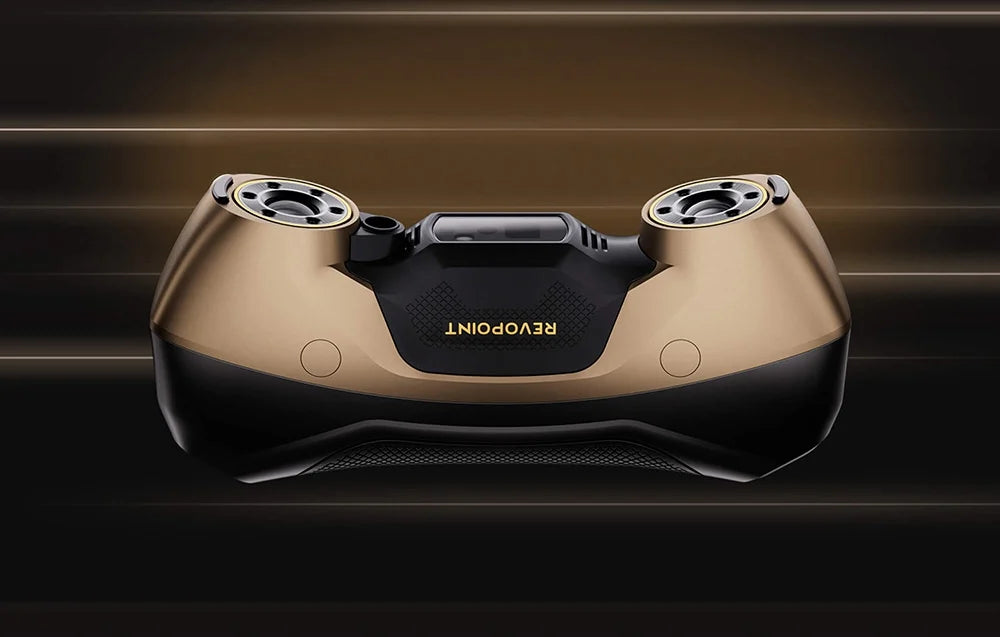

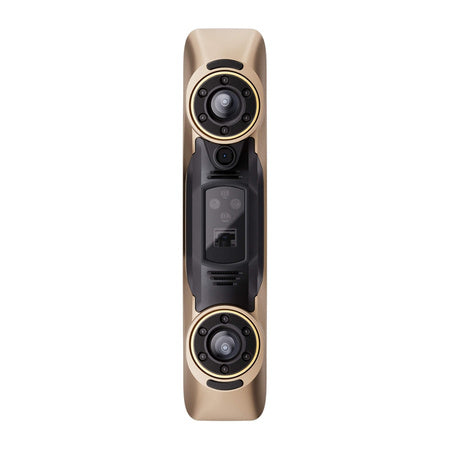

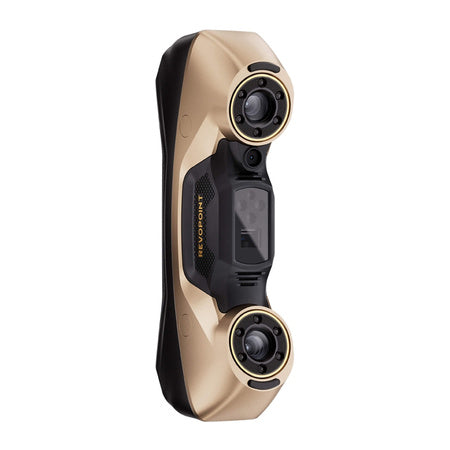

Revopoint MetroY Ultra - CMM Edition

Revopoint MetroY Ultra CMM Edition: scanner 3D metrologico con verifica dell’accuratezza e Revo Measure

Il Revopoint MetroY Ultra - CMM Edition è una soluzione di scansione 3D metrologica pensata per applicazioni tecniche, reverse engineering, controllo qualità, ispezione dimensionale e verifica di componenti industriali. La dicitura ufficiale corretta è CMM Edition; se trovi il prodotto indicato come “CCM Edition”, si tratta molto probabilmente della stessa versione nominata in modo non corretto da alcuni rivenditori.

Rispetto alla Standard Edition, la CMM Edition include anche la Accuracy Verification Ball Plate e una licenza di Revo Measure Software per 1 anno, trasformando MetroY Ultra in un workflow più completo per scansione, verifica dell’accuratezza, misurazione, confronto CAD e report di controllo qualità.

Accuratezza fino a 0,015 mm

Revopoint MetroY Ultra raggiunge una accuratezza single-frame fino a 0,015 mm e una precisione single-frame fino a 0,01 mm. L’accuratezza volumetrica dichiarata è pari a 0,015 mm + 0,04 mm × L, dove L rappresenta la lunghezza dell’oggetto in metri.

Queste specifiche rendono MetroY Ultra CMM Edition adatto a componenti tecnici, parti meccaniche, oggetti industriali, prototipi funzionali, stampi, fusioni, parti lavorate CNC e applicazioni dove la qualità dimensionale del modello 3D è fondamentale.

• Accuratezza single-frame: fino a 0,015 mm
• Precisione single-frame: fino a 0,01 mm
• Accuratezza volumetrica: 0,015 mm + 0,04 mm × L
• Distanza punti fusa: fino a 0,05 mm
• Oggetti consigliati: piccoli e medi

CMM Edition con Ball Plate inclusa

La caratteristica distintiva della CMM Edition è la Ball Plate certificata per la verifica dell’accuratezza. Scansionando la Ball Plate, il software può confrontare i dati acquisiti con il file metrologico associato alla piastra e calcolare la deviazione volumetrica, così da verificare le prestazioni dello scanner direttamente in sede.

Questo è particolarmente utile in ambienti industriali, laboratori tecnici, reparti qualità, service di scansione 3D e workflow dove è necessario dimostrare e controllare l’affidabilità del dato acquisito.

Revo Measure Software incluso per 1 anno

La CMM Edition include una licenza annuale di Revo Measure, software dedicato alla misurazione 3D e all’ispezione dimensionale. Revo Measure consente di importare i modelli creati con Revo Metro, eseguire misurazioni, analisi GD&T, confronto CAD, mappe colore di deviazione ed esportazione di report PDF professionali.

Nota importante: Revo Measure è supportato solo su Windows 10/11. Per workflow di scansione, editing e generazione mesh resta disponibile anche Revo Metro, compatibile con Windows e macOS.

• Software incluso: Revo Measure
• Licenza: 1 anno
• Sistema supportato: Windows 10/11
• Funzioni: misurazioni, GD&T, confronto CAD, mappe colore, report PDF

5 modalità di scansione a luce blu

Revopoint MetroY Ultra offre 5 modalità di scansione a luce blu, progettate per affrontare superfici e geometrie diverse. Questa flessibilità permette di scegliere la modalità più adatta in base al pezzo, al livello di dettaglio richiesto e alle condizioni della superficie.

• 34 Blue Cross Laser Lines: scansione rapida di superfici ampie, scure o riflettenti
• 15 Blue Parallel Laser Lines: acquisizione di dettagli fini, bordi e superfici complesse
• 1 Blue Deep Hole Single Laser Line: scansione di fori profondi, cavità, fessure e scanalature
• 62 Line Blue Full-field Structured Light: scansione rapida di oggetti ricchi di dettagli
• Auto Turntable Mode: scansione automatizzata con Dual-axis Turntable

Laser blu multilinea fino a 3.000.000 punti/s

In modalità laser multilinea, MetroY Ultra può acquisire fino a 3.000.000 punti al secondo. Questa velocità riduce i tempi di scansione e permette di lavorare in modo efficiente su componenti meccanici, superfici ampie, oggetti industriali e geometrie complesse.

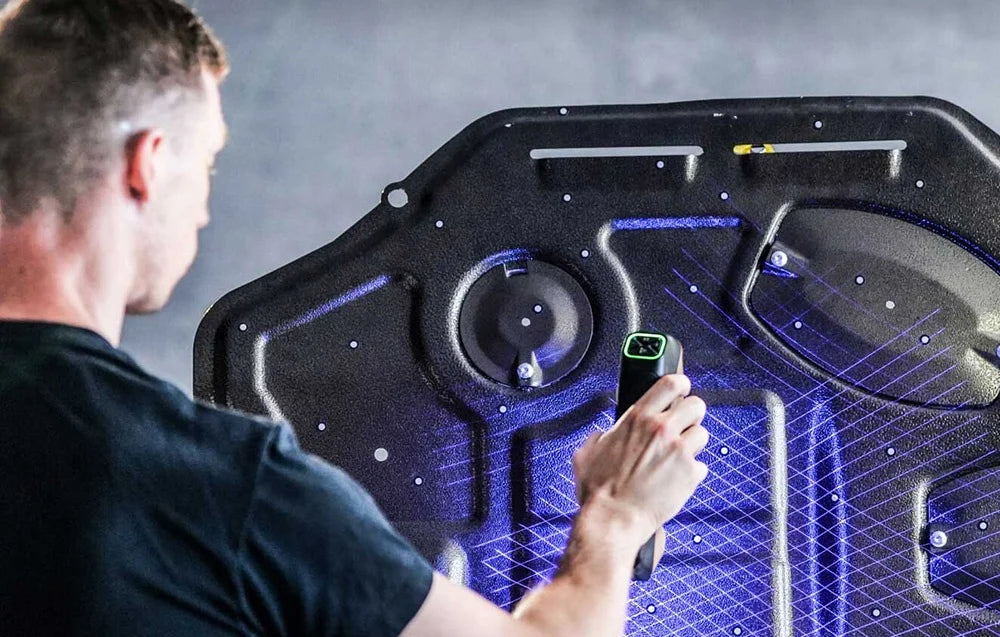

Le modalità laser sono particolarmente utili su superfici scure, lucide o difficili, riducendo in molti casi la necessità di spray rispetto ai classici scanner a luce strutturata.

Luce strutturata full-field fino a 7.000.000 punti/s

La modalità Full-field Structured Light utilizza 62 linee a luce blu e può raggiungere fino a 7.000.000 punti al secondo. È indicata per acquisire rapidamente oggetti ricchi di geometrie, texture e dettagli riconoscibili.

Questa modalità è utile quando si vuole ottenere una nuvola di punti densa in tempi ridotti, mantenendo un workflow pratico per oggetti piccoli e medi.

Velocità fino a 90 fps

MetroY Ultra supporta scansioni fino a 90 fps con GPU NVIDIA compatibile e fino a 60 fps utilizzando la CPU. Per sfruttare al meglio le modalità laser più veloci è consigliato utilizzare un computer Windows con scheda NVIDIA adeguata.

Le GPU AMD e le GPU Mac non supportano attualmente l’accelerazione nelle modalità laser, secondo le note tecniche Revopoint.

Wi-Fi 6 e USB Type-C

MetroY Ultra supporta la scansione wireless tramite Wi-Fi 6, sfruttando la potenza di elaborazione del computer collegato e permettendo maggiore libertà di movimento durante l’acquisizione.

La connessione USB Type-C to Type-C resta disponibile per un collegamento cablato stabile, particolarmente utile in laboratorio, in produzione o quando si lavora su postazioni fisse.

Scansione outdoor fino a 100.000 lux

In modalità laser multilinea, MetroY Ultra può operare in ambienti luminosi fino a 100.000 lux. Questa caratteristica lo rende più adatto anche ad acquisizioni in esterno o in condizioni di forte illuminazione rispetto a molti scanner basati solo su luce strutturata.

La resa effettiva dipende sempre da superficie, geometria, distanza, angolo di scansione e modalità utilizzata.

Oggetti da 10 mm a 2 metri

MetroY Ultra è progettato per oggetti piccoli e medi, con volume minimo consigliato di 10 × 10 × 10 mm e volume massimo fino a 2 × 2 × 2 m.

• Volume minimo: 10 × 10 × 10 mm
• Volume massimo: 2 × 2 × 2 m
• Distanza di lavoro: 200 – 400 mm
• Area di cattura a 200 mm: 152 × 138 mm
• Area di cattura a 400 mm: 332 × 276 mm
• Campo visivo: 49 × 38°

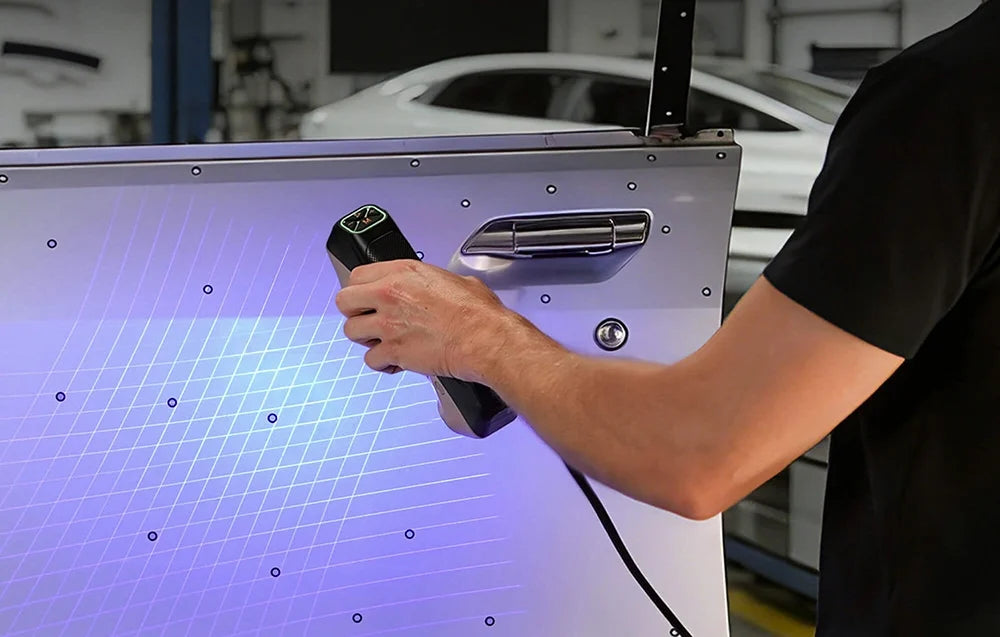

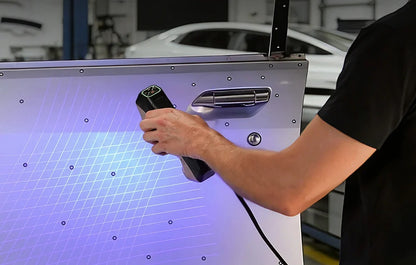

Tracking marker, global marker e feature

MetroY Ultra supporta tracking tramite Marker, Global Marker e Feature. Le modalità laser utilizzano principalmente marker e global marker, mentre la modalità full-field structured light può sfruttare anche il feature tracking.

Su superfici lisce, simmetriche o prive di dettagli, i marker aiutano a mantenere l’allineamento. Su oggetti ricchi di geometrie e dettagli, il feature tracking può rendere il workflow più rapido.

Camera RGB da 2 MP

MetroY Ultra integra una camera RGB da 2 megapixel. La scansione colore è disponibile in modalità Auto Turntable Mode, utile per generare modelli 3D con texture e colori quando il workflow richiede anche una rappresentazione visiva più realistica.

Per applicazioni tecniche, controllo qualità e reverse engineering, la priorità resta la geometria; il colore è invece utile per visualizzazione, catalogazione, presentazioni e report.

Dual-axis Turntable incluso

La CMM Edition include il Dual-axis Turntable, utile per automatizzare la scansione di piccoli oggetti e componenti tecnici. In Auto Turntable Mode, lo scanner può acquisire modelli in modo più ripetibile, riducendo l’intervento manuale.

Questo accessorio è particolarmente utile per componenti meccanici, parti stampate in 3D, oggetti da catalogare e workflow dove è importante ottenere scansioni ripetibili.

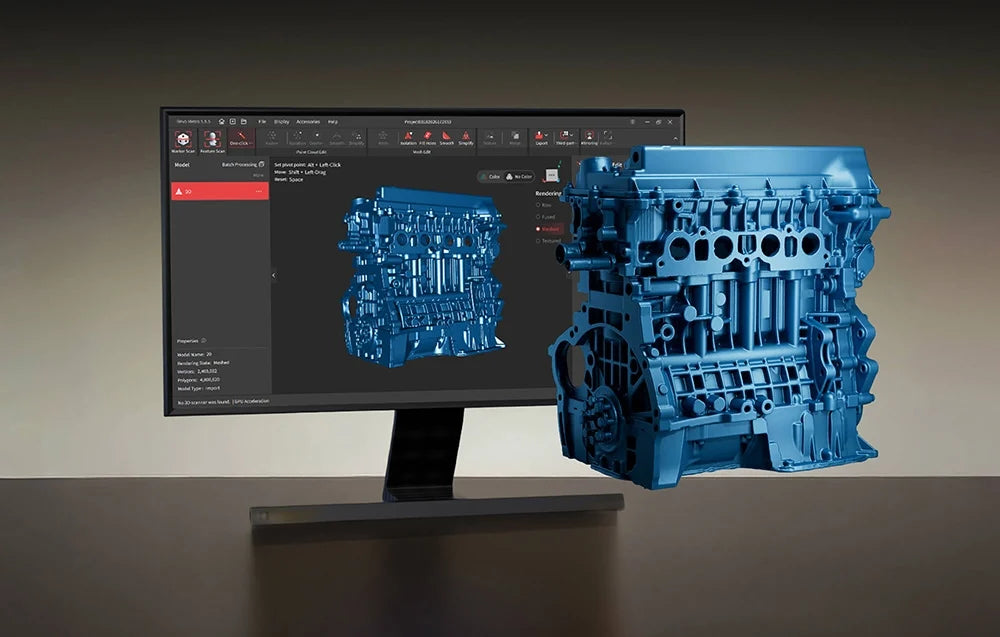

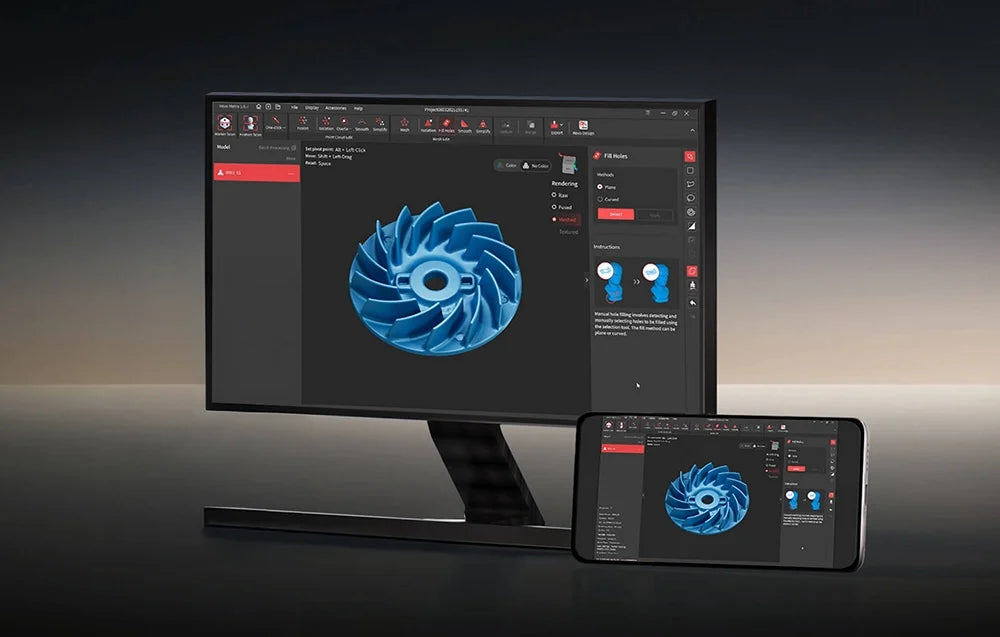

Revo Metro incluso gratuitamente

Oltre a Revo Measure, MetroY Ultra include anche Revo Metro, software gratuito per scansione, editing, fusione, pulizia e generazione dei modelli 3D. Revo Metro funziona su Windows e macOS.

I formati di esportazione supportati includono PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, rendendo i modelli utilizzabili in software CAD, mesh editing, slicing per stampa 3D, visualizzazione e workflow di reverse engineering.

CMM Edition vs Standard Edition

La MetroY Ultra Standard Edition include scanner, treppiede, cavo USB-C, alimentatore, busto campione, 500 marker da 6 mm, Dual-axis Turntable, carrying case, calibration board e Mobile Kit 4th Gen.

La MetroY Ultra CMM Edition aggiunge alla dotazione Standard la Ball Plate e Revo Measure Software con licenza di 1 anno. È quindi la versione consigliata per chi vuole un workflow più orientato alla verifica dimensionale, al controllo qualità e alla reportistica tecnica.

Contenuto della confezione CMM Edition

• Revopoint MetroY Ultra 3D Scanner
• Tripod
• USB Type-C to Type-C Cable
• Power Adapter
• Sample Bust
• Markers 6 mm × 500
• Dual-axis Turntable
• Carrying Case
• Calibration Board
• Mobile Kit 4th Gen
• Ball Plate
• Revo Measure Software, licenza 1 anno

Specifiche tecniche principali

• Modello: Revopoint MetroY Ultra
• Edizione: CMM Edition
• Nome alternativo errato: CCM Edition
• Tipo scanner: handheld e desktop
• Tecnologia: Multi-line Laser Scan + Full-field Structured Light Scan
• Oggetti consigliati: piccoli e medi
• Precisione single-frame: fino a 0,01 mm
• Accuratezza single-frame: fino a 0,015 mm
• Accuratezza volumetrica: 0,015 mm + 0,04 mm × L
• Distanza punti: fino a 0,05 mm
• Distanza di lavoro: 200 – 400 mm
• Campo di cattura a 200 mm: 152 × 138 mm
• Campo di cattura a 400 mm: 332 × 276 mm
• Volume minimo: 10 × 10 × 10 mm
• Volume massimo: 2 × 2 × 2 m
• Velocità: fino a 90 fps con GPU NVIDIA, fino a 60 fps con CPU
• Point return rate: 3.000.000 punti/s in laser multilinea, 7.000.000 punti/s in luce strutturata full-field
• Camera RGB: 2 MP
• Tracking: Marker, Global Marker, Feature
• Scansione outdoor: fino a 100.000 lux in modalità laser multilinea
• Sorgenti luce: 34 linee laser blu incrociate, 15 linee laser blu parallele, 1 linea laser blu single line, 62 linee full-field structured light
• Fill light: 12 LED blu
• Wi-Fi: Wi-Fi 6
• Connessione: USB Type-C to Type-C
• Alimentazione: DC 12 V, 3 A
• Peso scanner: 450 g
• Dimensioni scanner: 211 × 94 × 47 mm
• Formati output: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
• Software scansione: Revo Metro
• Software metrologico incluso: Revo Measure, licenza 1 anno

Ball Plate: specifiche principali

La Accuracy Verification Ball Plate inclusa nella CMM Edition è progettata per la verifica dell’accuratezza. Revopoint indica base in fibra di carbonio, sfere in acciaio, finitura opaca e dimensioni compatte.

• Nome: Accuracy Verification Ball Plate
• Distanza centro sfere: 97 mm
• Diametro sfere: 25,4 mm
• Materiale base: fibra di carbonio
• Materiale sfere: acciaio
• Superficie sfere: finitura opaca
• Dimensioni: 190 × 90 × 60 mm

Requisiti computer

Per utilizzare MetroY Ultra in modo efficace, soprattutto nelle modalità laser più veloci, è consigliato un computer adeguato. L’accelerazione GPU nelle modalità laser richiede una scheda NVIDIA compatibile.

• Sistemi compatibili Revo Metro: Windows 10/11 64-bit, macOS 11.0 o superiore
• Revo Measure: solo Windows 10/11
• Requisiti minimi macOS: CPU M2 Pro, RAM almeno 16 GB
• Requisiti minimi Windows: Intel i7 13th Gen o AMD Ryzen 7 5800, RAM almeno 32 GB, GPU NVIDIA GeForce RTX 3060 8 GB
• Requisiti consigliati macOS: M4 Pro o superiore, RAM almeno 24 GB
• Requisiti consigliati Windows: Intel i9 12th Gen o superiore, RAM almeno 64 GB, GPU NVIDIA RTX 4060 8 GB o superiore

Quando scegliere Revopoint MetroY Ultra CMM Edition

• Quando vuoi uno scanner 3D metrologico con verifica dell’accuratezza inclusa
• Quando lavori in controllo qualità o ispezione dimensionale
• Quando devi confrontare scansioni 3D con file CAD
• Quando ti servono report PDF professionali
• Quando vuoi usare Revo Measure per GD&T e analisi di deviazione
• Quando devi verificare componenti piccoli e medi
• Quando lavori con superfici scure, lucide o complesse
• Quando vuoi un kit completo con Ball Plate, turntable, marker e software metrologico

Applicazioni consigliate

• Reverse engineering
• Controllo qualità
• Ispezione dimensionale
• GD&T e verifica tolleranze geometriche
• Confronto CAD vs scansione
• Reportistica tecnica
• Prototipazione e sviluppo prodotto
• Digitalizzazione di componenti industriali
• Riproduzione di parti fuori produzione
• Stampa 3D, riparazione e redesign
• Automotive, meccanica, design industriale e ricerca

Consigli pratici di utilizzo

• Usa la Ball Plate per verificare l’accuratezza prima di workflow critici
• Usa marker su superfici lisce, simmetriche o prive di dettagli
• Usa 34 Cross Lines per superfici grandi, scure o lucide
• Usa 15 Parallel Lines per dettagli fini e bordi complessi
• Usa la Single Line per fori profondi, scanalature e cavità
• Usa Full-field Structured Light per oggetti ricchi di feature e acquisizione rapida
• Usa Revo Measure su Windows 10/11 per misurazione e report
• Per superfici trasparenti o molto riflettenti può essere necessario usare spray opacizzante
• Non guardare direttamente la sorgente laser e segui le indicazioni di sicurezza del produttore

Punti chiave

• Scanner 3D metrologico a luce blu per oggetti piccoli e medi
• CMM Edition con Ball Plate inclusa
• Revo Measure Software con licenza 1 anno incluso
• Accuratezza single-frame fino a 0,015 mm
• Precisione single-frame fino a 0,01 mm
• Accuratezza volumetrica 0,015 mm + 0,04 mm × L
• 5 modalità di scansione a luce blu
• 34 linee laser blu incrociate
• 15 linee laser blu parallele
• Linea singola per fori profondi e cavità
• Luce strutturata full-field a 62 linee
• Auto Turntable Mode
• Fino a 90 fps
• Fino a 3.000.000 punti/s in laser multilinea
• Fino a 7.000.000 punti/s in full-field structured light
• Wi-Fi 6 e USB Type-C
• Dual-axis Turntable, marker, calibration board e Mobile Kit inclusi
• Output PLY, OBJ, STL, ASC, 3MF, GLTF e FBX

Domande frequenti

Revopoint MetroY Ultra CCM Edition esiste ufficialmente?

La dicitura ufficiale Revopoint è CMM Edition. “CCM Edition” sembra una dicitura errata o alternativa usata da alcuni rivenditori.

Che cosa include la CMM Edition in più rispetto alla Standard Edition?

La CMM Edition include tutto il contenuto della Standard Edition più Ball Plate e Revo Measure Software con licenza di 1 anno.

A cosa serve la Ball Plate?

La Ball Plate serve per verificare l’accuratezza dello scanner direttamente in sede, confrontando la scansione con il file metrologico della piastra.

Revo Measure è incluso?

Sì, la CMM Edition include Revo Measure Software con licenza di 1 anno.

Revo Measure funziona su Mac?

No, Revopoint indica Revo Measure come supportato solo su Windows 10/11.

Qual è l’accuratezza di MetroY Ultra?

L’accuratezza single-frame arriva fino a 0,015 mm, mentre l’accuratezza volumetrica è 0,015 mm + 0,04 mm × L.

Quali modalità di scansione supporta?

Supporta 34 linee laser blu incrociate, 15 linee laser blu parallele, linea singola per fori profondi, luce strutturata full-field e Auto Turntable Mode.

È adatto a superfici scure o lucide?

Sì, le modalità laser blu sono pensate anche per superfici scure o lucide. Per superfici trasparenti, speculari o molto riflettenti può essere necessario usare spray opacizzante.

Può funzionare wireless?

Sì, supporta Wi-Fi 6 per scansione wireless tramite computer compatibile.

Che formati esporta?

Supporta PLY, OBJ, STL, ASC, 3MF, GLTF e FBX.
