Revopoint Reference Block Set

Revopoint Reference Block Set: blocchi marker per scansioni 3D più precise e stabili

Il Revopoint Reference Block Set, conosciuto anche come Revopoint Marker Block Kit, è un accessorio progettato per migliorare il tracking durante la scansione 3D. Il kit fornisce più punti di riferimento visibili allo scanner da diverse angolazioni, aiutando il software a mantenere l’allineamento corretto tra i frame acquisiti.

È particolarmente utile quando si scansionano oggetti lisci, simmetrici, uniformi, privi di dettagli geometrici o difficili da tracciare. In questi casi, lo scanner può perdere il tracking perché non trova abbastanza riferimenti sulla superficie. Posizionando i blocchi marker attorno all’oggetto, si crea un ambiente più ricco di punti di riferimento e la scansione diventa più stabile, fluida e prevedibile.

Ideale per oggetti lisci, simmetrici o privi di feature

Durante una scansione 3D, il tracking è fondamentale per ottenere un modello pulito e correttamente allineato. Gli oggetti con pochi dettagli, superfici ripetitive o forme simmetriche possono creare errori di allineamento, stitching errato o perdita di tracking. Il Reference Block Set aiuta a risolvere questo problema aggiungendo riferimenti fisici riconoscibili dallo scanner.

È un accessorio molto utile per reverse engineering, controllo qualità, stampa 3D, scansione di componenti tecnici, oggetti meccanici, superfici piane, parti industriali, modelli senza texture e oggetti dove non è pratico applicare marker adesivi direttamente sulla superficie.

Blocchi marker riutilizzabili e combinabili

I blocchi marker Revopoint sono riutilizzabili e possono essere combinati in base alla forma, dimensione e posizione dell’oggetto da scansionare. Possono essere collocati attorno all’oggetto o, quando la superficie lo consente, fissati magneticamente per fornire riferimenti più vicini all’area di scansione.

La possibilità di combinare forme diverse rende il kit adatto a scenari differenti: oggetti piccoli, componenti irregolari, superfici lunghe, parti tecniche, scansioni laser e workflow dove serve preparare rapidamente un ambiente ricco di marker.

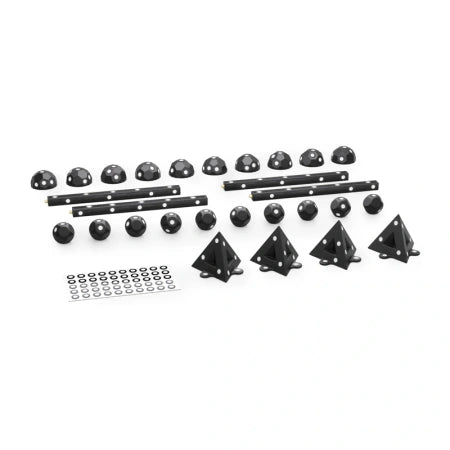

Contenuto del kit

• Ball Marker magnetici: 10 pezzi
• Dome Marker magnetici: 10 pezzi
• Pyramid Marker magnetici: 4 pezzi
• Bar Marker: 4 pezzi
• Marker adesivi: 500 pezzi

I marker adesivi da 6 mm devono essere applicati sui blocchi dall’utente. Questa configurazione permette di creare riferimenti distribuiti e riconoscibili da più angolazioni durante la scansione.

Specifiche principali

• Nome ufficiale Revopoint: Marker Block Kit
• Nome commerciale: Revopoint Reference Block Set
• Tipologia: kit di blocchi marker per scansione 3D
• Funzione: migliorare tracking, allineamento e stabilità della scansione
• Marker inclusi: 6 mm interno, 10 mm esterno
• Ball Marker: diametro 30 mm, magnetico
• Dome Marker: 41 mm base × 22 mm altezza, magnetico
• Pyramid Marker: 67 mm base × 55 mm altezza, magnetico
• Bar Marker: 12 × 12 × 205 mm
• Materiale: PP

Compatibile con scanner 3D Revopoint

Il Revopoint Reference Block Set è compatibile con un’ampia gamma di scanner 3D Revopoint, inclusi POP, POP 2, POP 3, POP 3 Plus, POP 4, RANGE, RANGE 2, INSPIRE, INSPIRE 2, MIRACO, MIRACO Pro, MIRACO Plus, MetroX, MetroX Pro, MetroY, MetroY Pro, MetroY Ultra e Trackit.

È particolarmente utile con scanner e modalità che richiedono marker tracking o quando si utilizzano modalità laser su superfici difficili da tracciare.

Quando usare il Reference Block Set

• Quando l’oggetto ha superfici lisce o uniformi
• Quando lo scanner perde tracking durante la scansione
• Quando non vuoi applicare marker adesivi direttamente sull’oggetto
• Quando lavori con oggetti simmetrici o privi di dettagli
• Quando usi modalità laser con scanner Revopoint compatibili
• Quando vuoi ridurre errori di allineamento tra i frame
• Quando devi preparare rapidamente una scena di scansione con riferimenti visibili

Come posizionare i blocchi marker

Per ottenere risultati migliori, i blocchi marker devono essere posizionati dentro o attorno all’area di scansione, distribuendoli in modo uniforme e facendo attenzione che restino visibili allo scanner. È importante che i blocchi non si muovano durante l’acquisizione, perché uno spostamento potrebbe generare errori di tracking o stitching.

Revopoint consiglia di non usare un solo blocco marker durante la scansione: più riferimenti distribuiti aiutano lo scanner a mantenere un tracciamento più stabile. Per oggetti grandi o irregolari, il kit può essere combinato con marker ad alto contrasto o marker adesivi aggiuntivi.

Manutenzione e consigli d’uso

Per mantenere il kit efficiente nel tempo, i blocchi devono essere conservati nella loro custodia e protetti da graffi, sporco, olio e polvere. I marker applicati sui blocchi devono restare puliti e ben leggibili: se risultano consumati o scoloriti, possono essere sostituiti con nuovi marker adesivi.

I blocchi a piramide hanno bordi più pronunciati, quindi devono essere maneggiati con attenzione. Prima della scansione, verifica sempre che ogni blocco sia stabile e che non possa spostarsi durante il movimento dello scanner o dell’oggetto.

Per chi è consigliato Revopoint Reference Block Set?

Il Revopoint Reference Block Set è consigliato a chi usa scanner 3D Revopoint per reverse engineering, stampa 3D, modellazione, controllo qualità, ispezione, prototipazione e digitalizzazione di oggetti tecnici. È particolarmente utile per utenti che lavorano spesso con superfici difficili o con oggetti dove il tracking nativo non è sufficiente.

È un accessorio pratico per maker evoluti, service di stampa 3D, laboratori, uffici tecnici, scuole, aziende, designer, tecnici di scansione e professionisti che vogliono rendere più rapido e affidabile il setup di scansione.

Punti chiave

• Kit ufficiale Revopoint per migliorare il tracking durante la scansione 3D
• Conosciuto anche come Revopoint Marker Block Kit
• Fornisce punti di riferimento visibili da diverse angolazioni
• Ideale per oggetti lisci, simmetrici o privi di dettagli
• Riduce il rischio di perdita tracking e disallineamento dei frame
• Blocchi marker riutilizzabili e combinabili
• Include ball marker, dome marker, pyramid marker, bar marker e marker adesivi
• Compatibile con la maggior parte degli scanner 3D Revopoint
• Utile per reverse engineering, stampa 3D, controllo qualità e scansione tecnica
• Alternativa pratica quando non vuoi applicare marker direttamente sull’oggetto

Domande frequenti

Revopoint Reference Block Set e Marker Block Kit sono lo stesso prodotto?

Sì, il prodotto è spesso indicato dai rivenditori come Revopoint Reference Block Set, mentre il nome ufficiale Revopoint è Marker Block Kit.

A cosa serve il Revopoint Reference Block Set?

Serve a fornire punti di riferimento durante la scansione 3D, migliorando tracking, allineamento dei frame e stabilità del processo di acquisizione.

Quando è utile usare i blocchi marker?

È utile con oggetti lisci, simmetrici, uniformi, privi di dettagli o quando lo scanner perde tracking durante la scansione.

Il kit è riutilizzabile?

Sì, i blocchi marker sono riutilizzabili. I marker adesivi applicati sui blocchi possono essere sostituiti quando si consumano o diventano poco leggibili.

Posso usare un solo blocco marker?

Non è consigliato usare un solo blocco marker, perché può causare errori di stitching. È meglio distribuire più blocchi attorno all’oggetto.

È compatibile con Revopoint MIRACO?

Sì, il kit è compatibile con Revopoint MIRACO, MIRACO Pro e MIRACO Plus.

È compatibile con Revopoint MetroX e MetroY?

Sì, è compatibile con MetroX, MetroX Pro, MetroY, MetroY Pro e MetroY Ultra.

I marker sono magnetici?

Ball Marker, Dome Marker e Pyramid Marker sono magnetici. I Bar Marker sono inclusi come riferimenti lineari per il tracking.

Posso usarlo al posto dei marker adesivi?

In molti casi sì, soprattutto quando non vuoi applicare marker direttamente sull’oggetto. Per oggetti grandi o complessi, può essere utile combinare blocchi marker e marker adesivi.

Come si conserva il kit?

È consigliato conservare i blocchi nella loro custodia, evitando graffi, sporco, olio e polvere che potrebbero ridurre il riconoscimento dei marker.
