Revopoint Trackit
Revopoint Trackit
SKU:6975577881212
Impossibile caricare la disponibilità di ritiro
Scanner 3D a tracciamento ottico senza marker per oggetti da 1 cm a 6 m

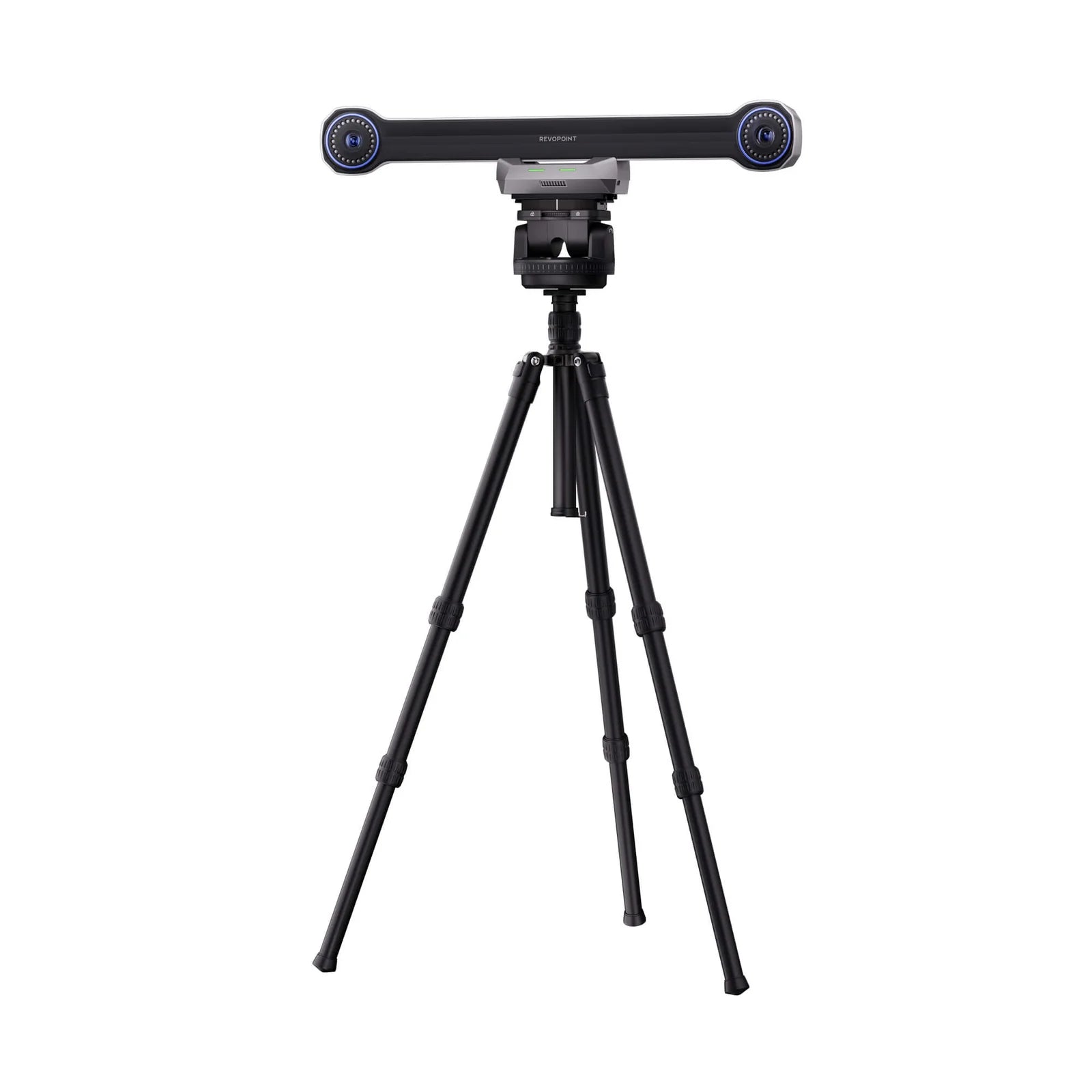

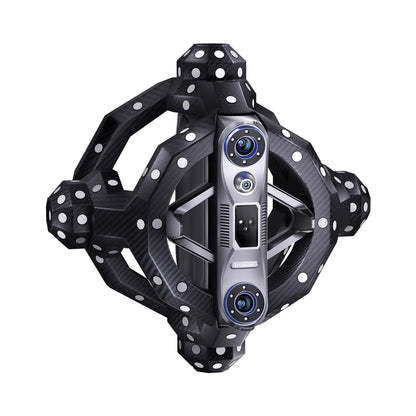

Revopoint Trackit è uno scanner 3D marker-free con base station dual-camera che traccia in tempo reale la posizione dello scanner: cattura veloce con 30 laser blu a linee incrociate, calibrazione completamente automatizzata e accuratezza volumetrica fino a 0,02 mm + 0,04 mm × L(m). Copre soggetti da 0,01 m a 6 m, ideale per reverse engineering, ispezione e design.
Perché scegliere Trackit
- Marker-free: niente target adesivi, meno preparazione e più produttività.
- 30 laser blu (cross-line) per scansioni rapide e dettagliate.
- Calibrazione automatica del sistema: workflow più semplice e ripetibile.
- Oggetti piccoli→grandi: da 10 mm a 6 m con base dual-camera.

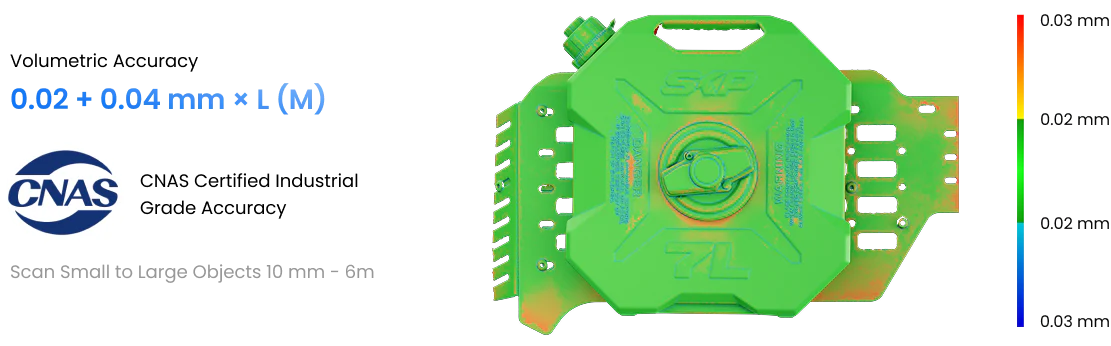

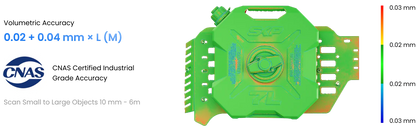

- Accuratezza volumetrica: 0,02 mm + 0,04 mm × L(m).
Specifiche tecniche
| Prestazioni di tracking | |
|---|---|
| Accuratezza volumetrica (sistema di tracking) | 0,02 mm + 0,04 mm × L (m) |
| Range dimensione oggetti (consigliato) | 0,01 – 6 m |
| Distanza di lavoro | 1500 – 4000 mm |
| Min. tracking frame @ 1500 mm | 1304 × 1067 mm |
| Max. tracking frame @ 4000 mm | 3260 × 2845 mm |
| Volume di tracking | 11 m³ |
Dati prestazioni e range dalla pagina ufficiale. :contentReference[oaicite:7]{index=7}
| Sistema & ambiente | |
|---|---|
| Laser | 30 linee incrociate blu (modalità cross-line e single-line) |
| Calibrazione | Completamente automatizzata |
| Temperatura operativa | 0 – 40 °C |
| Formati output | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
Laser, calibrazione, temperatura e formati come da specifiche. :contentReference[oaicite:8]{index=8}
| Dimensioni & materiali | |
|---|---|
| Dimensioni (L × P × H) | 295 × 295 × 205 mm |
| Peso | 2,0 kg |

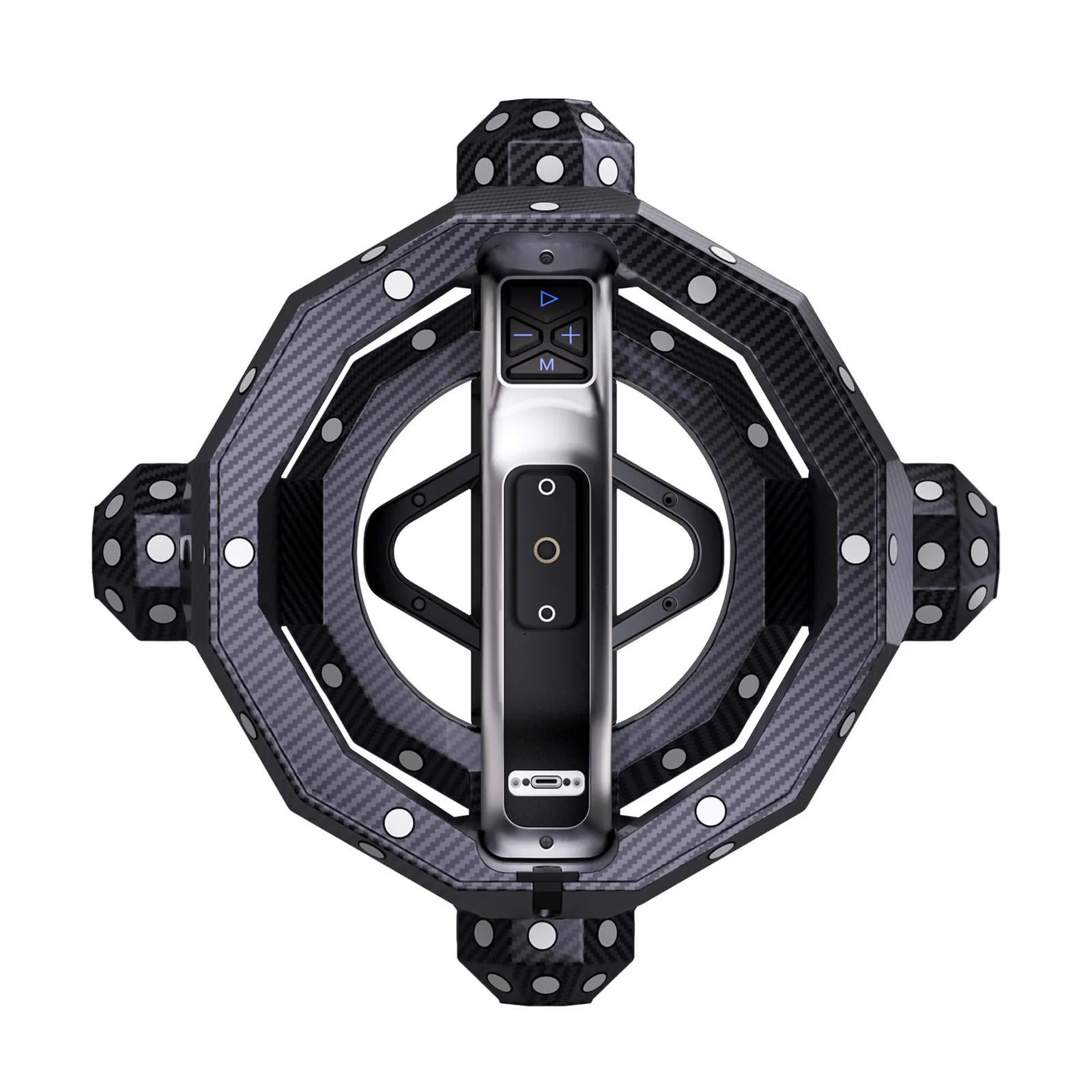

| Struttura | Telaio in fibra di carbonio, scocca in policarbonato |
Dimensioni, peso e materiali. :contentReference[oaicite:9]{index=9}
Workflow consigliato
- Posizionamento base: colloca la base dual-camera con linea di vista libera sull’area. Avvia la calibrazione automatica.
- Impostazione scanner: regola distanza/angolo e verifica l’aggancio del tracking.

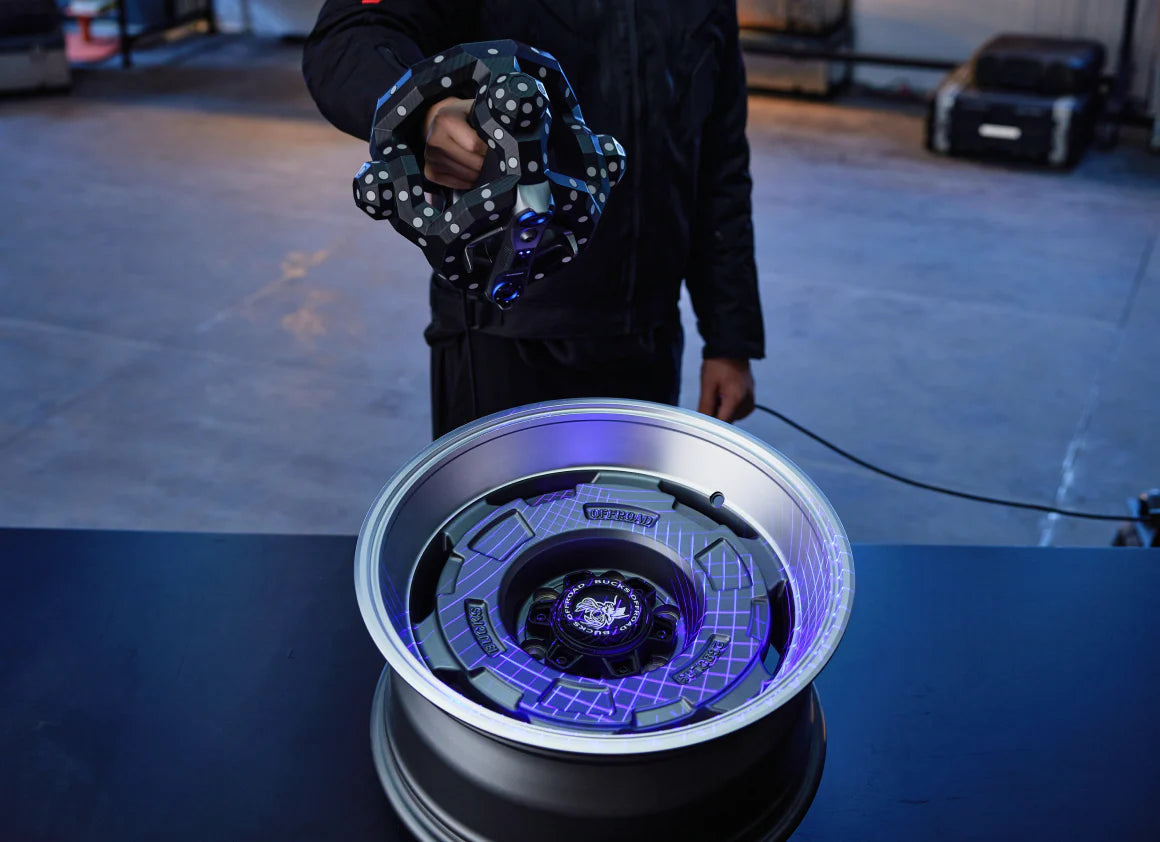

- Acquisizione: muoviti attorno al soggetto coprendo geometrie e cavità; mantieni il line-of-sight con la base.
- Elaborazione: allinea, pulisci e esporta in PLY/OBJ/STL/ASC/3MF/GLTF/FBX per ispezione o scan-to-CAD.
Applicazioni
- Reverse Engineering e modellazione CAD da superfici reali.
- Controllo qualità (dimensional inspection) su componenti meccanici.
- Automotive, moto e custom: interni, esterni, parti medio-grandi.
- Design, arte e beni culturali: rilievi marker-free su soggetti complessi.
FAQ – Revopoint Trackit
Servono i marker per la scansione?
No. Il tracking ottico marker-free della base dual-camera evita i target adesivi e accelera la preparazione. :contentReference[oaicite:12]{index=12}
Qual è l’accuratezza dichiarata?
Accuratezza volumetrica fino a 0,02 mm + 0,04 mm × L(m), dove L è la dimensione in metri dell’oggetto/area di lavoro. :contentReference[oaicite:13]{index=13}
Che dimensioni posso scansionare?
Oggetti consigliati da 0,01 m a 6 m; distanza di lavoro 1500–4000 mm. :contentReference[oaicite:14]{index=14}
Che formati posso esportare?
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX (utili per ispezione, texturing o CAD). :contentReference[oaicite:15]{index=15}
Scansioni rapide, stabili e senza marker
Trackit riduce tempi e complessità: tracking ottico dedicato, calibrazione automatica e ampio range di lavoro per passare con sicurezza dal bench-top al veicolo.

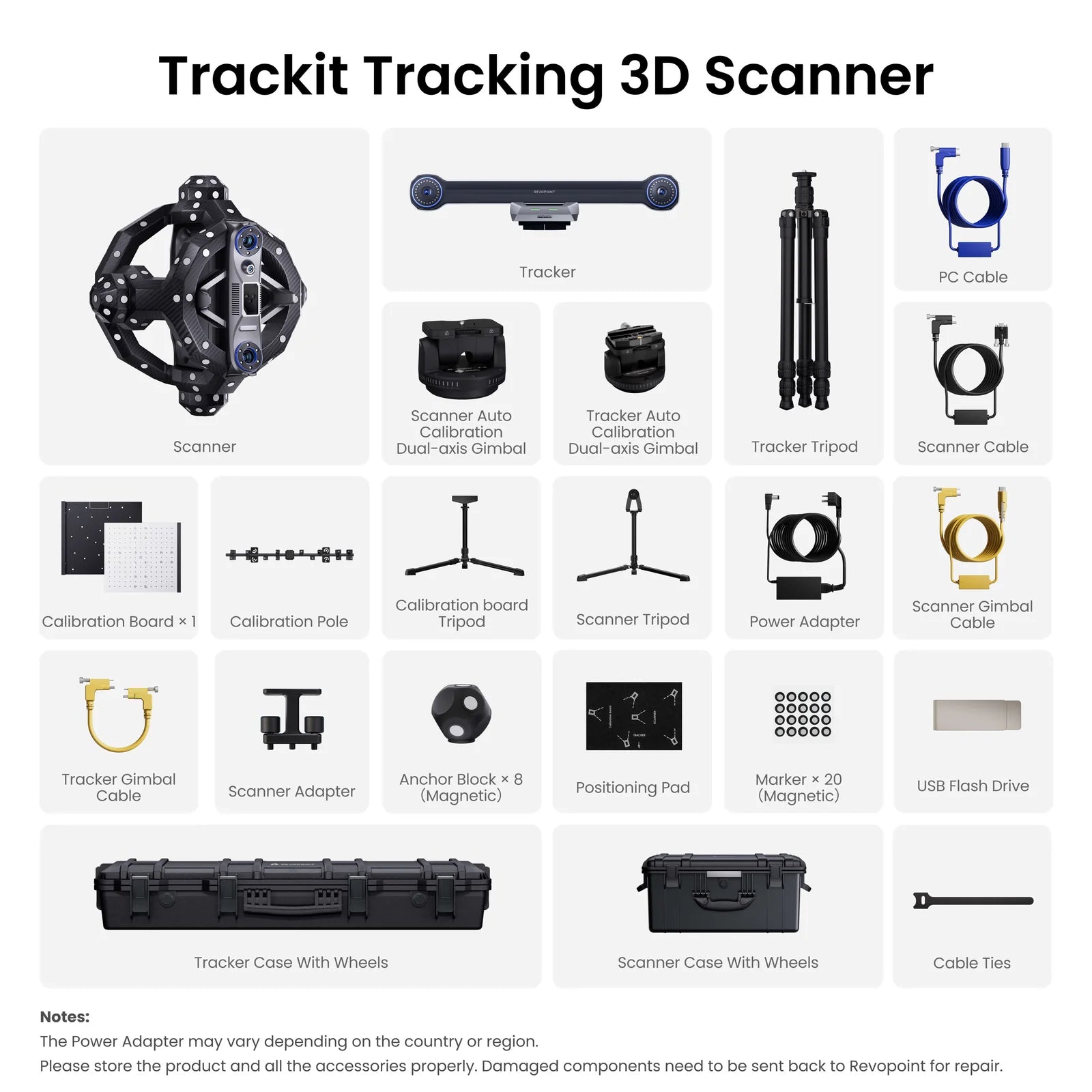

Spedizione Express Assicurata su Bancale (sono 2 valige)
DISPONIBILE 1 SCANNER IN PRONTA CONSEGNA
